यूवी-एलईडी कक्ष BSL-02 – 46 × 32 cm में 300 mW/cm² तक
The यूवी एलईडी कक्ष BSL-02 एक विकिरणन कक्ष है जो प्रयोगशाला और छोटे बैच उत्पादन में क्योरिंग (उपचारण) और आबंधन के लिए उच्च-शक्ति यूवी एलईडी पर आधारित है। 46 × 32 × 25 cm के अंतरिक्ष में तरंगदैर्घ्य 365, 385, 395, 405 और 450 nm उपलब्ध हैं, और विकिरण तीव्रता 385 से 405 nm पर 300 mW/cm² तक पहुंचती है। इसलिए सबसे सामान्य यूवी क्योरिंग एडहेसिव्स को कुछ ही सेकंड में लगाया जा सकता है, जिसे 0.01 s से 9999 h तक के टाइमर द्वारा नियंत्रित किया जाता है।
हमारी BS श्रेणी की विकिरण तीव्रता कक्षों की तुलना में, BSL-02 श्रेणी 40 गुना अधिक विकिरण तीव्रता प्रदान करती है। इसके अतिरिक्त, उच्च विकिरण तीव्रता बहुत कम उद्भासन समय की अनुमति देती है।
With the characteristics typical of यूवी एलईडी की विशिष्ट विशेषताओं के साथ जैसे „"Instant Start", डिमेबिलिटी (मंदनशीलता) और लंबी सेवा अवधि, BSL-02 प्रयोगशाला परीक्षणों और मैनुअल उत्पादन प्रक्रियाओं के लिए आदर्श है। विकिरण तीव्रता को 2% से 100% तक समायोजित किया जा सकता है। एकीकृत टाइमर विकिरण तीव्रता को सटीक रूप से नियंत्रित करता है। और भी बेहतर परिणामों के लिए, हम हमारे अंशांकित UVA+ सेंसरों में से एक की सिफारिश करते हैं। विकिरण मात्रा नियंत्रण BSL-02 यूवी एलईडी कक्ष में UV-MAT Touch और UV-MAT नियंत्रण इकाइयों में पहले से एकीकृत है। एक वैकल्पिक सेंसर के माध्यम से, UV-MAT विकिरण तीव्रता को निरंतर मापता है, और निर्धारित लक्ष्य विकिरण मात्रा पर विकिरण तीव्रता को रोक देता है।
विभिन्न अनुप्रयोगों के लिए, 365 nm, 385 nm, 395 nm, 405 nm और 450 nm तरंगदैर्घ्य उपलब्ध हैं।
वैकल्पिक रूप से, दो तरंगदैर्घ्यों को अलग-अलग नियंत्रित किया जा सकता है। इस तरह, विकिरणन कक्ष को फोटोइनिशिएटर की आवश्यकताओं के अनुसार सर्वोत्तम रूप से अनुकूलित किया जा सकता है। BSL-02 की विकिरण तीव्रता पहुंचती है:
- 385, 395 और 405 nm पर 300 mW/cm² तक (संस्करण HO)
- 365 nm पर 200 mW/cm² तक (संस्करण HO)
यह कक्ष ECO पावर स्तर में भी उपलब्ध है; प्रति तरंगदैर्घ्य मान नीचे "पावर स्तर के अनुसार विकिरण तीव्रता" के अंतर्गत सूचीबद्ध हैं।
300 mW/cm² तक और 600 से 1200 W तक के कनेक्टेड लोड पर, यूवी-एलईडी तकनीक और नमूना कक्ष की सक्रिय वायु शीतलन के कारण ताप इनपुट कम रहता है – एडहेसिव्स तापमान-संवेदनशील घटकों को नुकसान पहुंचाए बिना कुछ ही सेकंड में क्योर हो जाते हैं।
BSL-02 के बाहरी आयाम संहत (कॉम्पैक्ट) हैं, लेकिन नमूना कक्ष में पर्याप्त स्थान उपलब्ध है। फर्श क्षेत्र 46 × 32 cm है और ऊंचाई 25 cm है। पूरी तरह से बंद और मॉनिटर किए गए विकिरणन कक्ष में, प्रचालन कर्मियों को यूवी विकिरण से पूरी तरह सुरक्षित रखा जाता है।
BSL-02 की विकिरण तीव्रता और विकिरण मात्रा की गणना करें
BSL-02 को पहले से वर्चुअल रूप से सेट करें:
प्रत्येक LED तरंगदैर्घ्य के लिए विकिरण तीव्रता, एकरूपता और उद्भासन समय की गणना करें।
सिम्युलेटर में BSL-02 की तरंगदैर्घ्य और विकिरण मात्रा की तुलना करें
365, 385, 395, 405 और 450 nm तरंगदैर्घ्यों में से कौन-सी आपके एडहेसिव या कोटिंग के लिए उपयुक्त है, इसका पता यूवी विकिरणन कक्ष सिम्युलेटर में लगाया जा सकता है: BSL-02 के 46 × 32 cm आंतरिक भाग के लिए यह प्रत्येक तरंगदैर्घ्य हेतु विकिरण तीव्रता और लक्ष्य विकिरण मात्रा तक पहुँचने के लिए आवश्यक उद्भासन समय की गणना करता है।
UV-LED चैंबर BSL-02 का तकनीकी डेटा
| आंतरिक कक्ष | 46 × 32 × 25 cm |
| कक्ष के आयाम | 55.5 × 40 × 43 cm |
| वज़न | ~ 40 kg |
| विद्युत खपत | 600–1200 W |
| तरंगदैर्घ्य | 365, 385, 395, 405, 450 nm |
| उत्सर्जन, शिखर सहनशीलता | ± 5 nm |
| उत्सर्जन, FWHM | 10–20 nm |
| अधिकतम विकिरण तीव्रता | 250 mW/cm² (450 nm) |
| अधिकतम विकिरण तीव्रता | 300 mW/cm² (385–405 nm) |
| अधिकतम विकिरण तीव्रता | 200 mW/cm² (365 nm) |
| मेन्स विद्युत आपूर्ति | 100–240 V, 50/60 Hz |
| शीतलन | वायु शीतलन |
| टाइमर | 0.01 s से 9999 h तक |
| विभेदन | 0.01 s |
| विकिरण मात्रा नियंत्रण | वैकल्पिक सेंसर के साथ |
| पीसी इंटरफ़ेस | USB 2.0 |
| आंतरिक सुरक्षा परिपथ | अति-तापमान, दरवाज़ा संपर्क |
| वर्गीकरण | DIN EN 12198:2000 के अनुसार समूह 0 |
| नमूना तापमान | लंबे समय तक उच्च यूवी विकिरण के कारण नमूनों का तापन |
| प्रचालन तापमान | 10 से 40 °C तक |
| भंडारण तापमान | -10 से 60 °C तक |
| आर्द्रता | 80 % से कम, संघनन रहित |

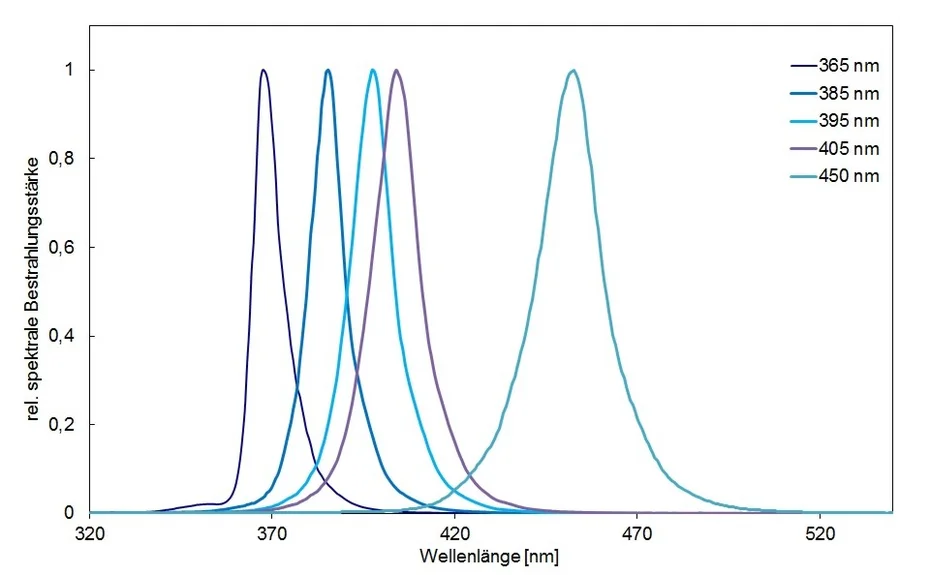

विकिरणन कक्ष BSL-02 के स्पेक्ट्रा
चित्र दर्शाता है कि 385, 395 और 405 nm कितने निकट स्थित हैं: इनके किनारे एक-दूसरे से अतिव्यापी होते हैं, इसलिए विस्तृत अवशोषण बैंड वाला फोटोइनिशिएटर तीनों पर प्रतिक्रिया करता है। इसके विपरीत, 365 nm और 450 nm स्पष्ट रूप से अलग-अलग खड़े हैं। दो तरंगदैर्घ्य लगाए जाने पर, प्रत्येक आधी विकिरण तीव्रता वहन करता है परंतु 2 से 100 % तक स्वतंत्र रूप से मंद किया जा सकता है।
विकिरण तीव्रता, स्पेक्ट्रम और LEDs
यह कक्ष दो पावर लेवल में उपलब्ध है। दिए गए मान 30 mm की आंतरिक ऊंचाई पर विशिष्ट विकिरण तीव्रताएँ हैं; प्रकाश स्रोत से कम दूरी विकिरण तीव्रता को और बढ़ा देती है। ये मान उस कक्ष पर लागू होते हैं जो पूर्णतः एक ही LED प्रकार से भरा हो। दो तरंगदैर्घ्य के साथ कक्ष आधा-आधा प्रत्येक LED प्रकार से भरा होता है, इसलिए प्रति तरंगदैर्घ्य आधी विकिरण तीव्रता उपलब्ध होती है।
| तरंगदैर्घ्य | ECO | HO |
|---|---|---|
| 365 nm | 100 mW/cm² | 200 mW/cm² |
| 385, 395, 405 nm | 150 mW/cm² | 300 mW/cm² |
| 450 nm | 125 mW/cm² | 250 mW/cm² |
पाँच तरंगदैर्घ्य एक साथ दर्शाई गई हैं, प्रत्येक को अपने अधिकतम मान के अनुसार सामान्यीकृत किया गया है। अर्ध-चौड़ाई 10 से 20 nm तक है और शिखर तरंगदैर्घ्य नाममात्र तरंगदैर्घ्य से ± 5 nm के भीतर मेल खाती है।
| तरंगदैर्घ्य | 365, 385, 395, 405, 450 nm |
| शिखर तरंगदैर्घ्य | ± 5 nm |
| उत्सर्जन, FWHM | 10 से 20 nm तक |
उपकरण विस्तार से
यह कक्ष मॉड्यूलर डिज़ाइन का है और इसलिए इसे विभिन्न अनुप्रयोगों के अनुरूप ढाला जा सकता है। ये फंक्शन हमेशा शामिल होते हैं:
 | विकिरण मात्रा नियंत्रण विकिरण तीव्रता को निरंतर मापा जाता है; निर्धारित लक्ष्य विकिरण मात्रा प्राप्त होने पर UV-MAT विकिरणन को समाप्त कर देता है। UV-MAT Touch समान फंक्शन प्रदान करता है लेकिन संचालन और दस्तावेज़ीकरण को सरल बनाता है। |
 | डिमिंग और वर्णक्रमीय समायोजन LED को 2 % से 100 % तक निरंतर डिम किया जा सकता है। ये विभिन्न अनुप्रयोगों के लिए पांच तरंगदैर्घ्य में उपलब्ध हैं; विकल्प के रूप में एक ही कक्ष में दो तरंगदैर्घ्य उपलब्ध होते हैं और इन्हें अलग-अलग नियंत्रित किया जाता है। |
 | टाइमर विकिरण मात्रा नियंत्रण के विकल्प के रूप में UV-MAT 0.01 s से 9999 h तक समय-नियंत्रित विकिरणन के लिए एक समायोज्य टाइमर प्रदान करता है। |
 | विकिरणन रिकॉर्ड विकिरणन को पीसी के साथ रिकॉर्ड किया जा सकता है। UV-MAT Touch इन्हें बिना पीसी के USB स्टिक पर भी रिकॉर्ड करता है। |
दो विकिरणन नियंत्रणों की तुलना
| विशेषता |  | |
|---|---|---|
| डिस्प्ले | कैपेसिटिव टच डिस्प्ले | मोनोक्रोम, 128 x 64 px |
| मेमोरी | USB स्टिक | – |
| चैनलों की संख्या | 1 | 1 |
| विकिरण तीव्रता, विकिरण मात्रा और तापमान माप | हाँ | हाँ |
| समय- और विकिरण मात्रा-नियंत्रित विकिरणन | हाँ | हाँ |
| मापों की रिकॉर्डिंग | हाँ | – |
| ऑसिलोस्कोप दृश्य | हाँ | – |
| स्क्रीनशॉट को USB स्टिक पर सहेजा जा सकता है | हाँ | – |
| विकिरणन को रोकना और पुनः आरंभ करना | हाँ | – |
| विकिरणन में नोट्स और टिप्पणियाँ जोड़ना | हाँ | – |
| पीसी से रिमोट नियंत्रण | हाँ | – |
| विकिरणन रिकॉर्ड | USB स्टिक पर | पीसी पर |
| उपयोगकर्ता प्रबंधन और एडमिन मोड | हाँ | – |
| सरल फ़र्मवेयर अपग्रेड | हाँ | हाँ |
दोनों नियंत्रक एक ही सेंसर का उपयोग करते हैं, इसलिए एक सेंसर को किसी भी डिवाइस के साथ इस्तेमाल किया जा सकता है।
UV-MAT Touch को एक उच्च-रिज़ॉल्यूशन कैपेसिटिव टचस्क्रीन के माध्यम से संचालित किया जाता है। एक Cortex ARM प्रोसेसर स्थायित्व और अद्यतन करने की क्षमता प्रदान करता है - नए फ़ंक्शन साइट पर इंस्टॉल किए जा सकते हैं। डिवाइस और PC सॉफ्टवेयर Windows 10 और 11 के साथ संगत हैं। एकल- और बहु-चैनल विकिरणन को संख्यात्मक और ग्राफिकल रूप से, ऑसिलोग्राम और सेटिंग्स के साथ दिखाया जाता है। पैरामीटर सीधे डिवाइस पर सेट किए जाते हैं और पासवर्ड द्वारा सुरक्षित होते हैं।
| सेंसर इनपुट | 24 बिट, पूर्णतः डिजिटल |
| सेंसर इनपुट की संख्या | 1 |
| विकिरण मात्रा सेटिंग रेंज | 0 से 10,00,000 J/cm² तक |
| विकिरण मात्रा रिज़ॉल्यूशन | 1 mJ/cm² |
| विकिरणन समय | 0.01 s से 9999 h तक |
| PC इंटरफ़ेस | USB 2.0 |
| सेंसर पहचान | हाँ |
| आयाम | 185 × 251 × 100 mm |
| अनुमेय प्रचालन तापमान | 5 से 60 °C तक |
| विशेषता | UV-MAT Touch | UV-MAT |
|---|---|---|
| डिस्प्ले | कैपेसिटिव टच डिस्प्ले, 5″ WVGA | ग्राफिक, 128 × 64 px, मोनोक्रोम |
| डिस्प्ले आउटपुट | विकिरण तीव्रता और विकिरण मात्रा, ऑसिलोस्कोप दृश्य | विकिरण तीव्रता और विकिरण मात्रा |
| डेटा रिकॉर्डिंग दर | समायोज्य: 1 s से 1 h तक | – |
| रिकॉर्डिंग अवधि | > 24,000 h | – |
| स्टोरेज इंटरफेस | 1 × USB स्टिक (32 GB तक) | USB के माध्यम से डेटा निर्यात |
विकल्प
ये विकल्प मानक उपकरण के अतिरिक्त उपलब्ध हैं:
 | इनर्ट गैस बॉक्स हटाने योग्य इनर्ट गैस बॉक्स निष्क्रिय (इनर्ट) परिस्थितियों में कार्य करने की अनुमति देते हैं - उदाहरण के लिए ऐसे चिपकाने वाले पदार्थों (एडहेसिव) के साथ जो ऑक्सीजन की उपस्थिति में पूरी तरह से क्योर नहीं होते। अलग-अलग गैस इनलेट और आउटलेट के कारण गैस आउटलेट पर O₂ सांद्रता मापना संभव है। |
 | रिमोट कंट्रोल विकल्प जटिल, बहु-चरण विकिरणन - उदाहरण के लिए कम विकिरण तीव्रता पर एक पूर्व-विकिरणन जिसके बाद उच्च-तीव्रता विकिरणन किया जाता है - को रिमोट कंट्रोल विकल्प के साथ पैरामीटरीकृत किया जा सकता है। 30 तक विकिरण मात्रा- या समय-नियंत्रित चरण और विराम संभव हैं। साथ ही विकिरणन को लॉग किया जाता है और पीसी पर संग्रहीत किया जाता है। |
विकिरणमापी सेंसरों का तकनीकी डेटा
अंशांकित विकिरणमापी सेंसर प्रत्येक LED तरंगदैर्घ्य के लिए उपलब्ध हैं। ये मापीय अनुरेखणीय रूप से अंशांकित हैं, इन्हें पुनर्अंशांकित किया जा सकता है और इनके साथ फैक्ट्री अंशांकन प्रमाणपत्र प्रदान किया जाता है; हमारी मान्यताप्राप्त अंशांकन प्रयोगशाला से ISO 17025 अंशांकन प्रमाणपत्र विकल्प के रूप में उपलब्ध है। दिए गए मापन परास हमारी अनुशंसा हैं और अनुरोध पर अनुकूलित किए जा सकते हैं - कृपया इसका उल्लेख अपने ऑर्डर के साथ करें।
| सेंसर प्रकार | UVA+ |
| वर्णक्रमीय परास | 330–455 nm |
| मापन परास, सामान्यतः | 0–10 W/cm² |
| विभेदन | 1 µW/cm² |
| विकिरण मात्रा मापन परास | 0–100 MJ/cm² |
| डायनेमिक रेंज (गतिक परास) | 10⁷ तक |
| A/D परिवर्तन | 24 bit |
| तापमान सेंसर | एकीकृत |
| आयाम | Ø 40 mm, ऊँचाई 35 mm |
| प्रकाशीय क्षेत्र | Ø 6 mm |
| वज़न | 160 g |
| संयोजक केबल | 1.8 m |
| प्रचालन तापमान | 0–40 °C |
| भंडारण तापमान | -10–60 °C |
| आर्द्रता | < 80 %, संघनन रहित |
ऑर्डर नंबर, डिलीवरी का दायरा, सहायक उपकरण और संस्करण
| वर्शन | ऑर्डर नंबर |
|---|---|
| BSL-02 HO वर्शन | 860902L-HO |
| BSL-02 ECO वर्शन | 860902L-ECO |
HO वर्शन (हाई आउटपुट) अधिक विकिरण तीव्रता प्रदान करता है, जबकि ECO वर्शन लंबे विकिरणन समय के लिए अधिक किफायती विकल्प है।
HO और ECO विकिरण तीव्रता में भिन्न हैं; प्रत्येक तरंगदैर्घ्य के लिए मान ऊपर पावर स्तर के अनुसार विकिरण तीव्रता के अंतर्गत सूचीबद्ध हैं। कृपया अपने ऑर्डर के साथ आवश्यक तरंगदैर्घ्य बताएं।
| तरंगदैर्घ्य | ऑर्डर नंबर |
|---|---|
| 365 nm | -365nm |
| 385 nm | -385nm |
| 395 nm | -395nm |
| 405 nm | -405nm |
| 450 nm | -450nm |
तरंगदैर्घ्य ऑर्डर नंबर को पूर्ण करता है, उदाहरण के लिए 860902L-HO-395nm।
| संस्करण | ऑर्डर नंबर |
|---|---|
| UV-MAT TOUCH | 820930L |
| UV-MAT | 820920L |
कक्ष को UV-MAT द्वारा नियंत्रित किया जाता है - या तो ग्राफिक डिस्प्ले वाले UV-MAT के रूप में, या 5-इंच टच डिस्प्ले और ऑसिलोस्कोप व्यू वाले UV-MAT Touch के रूप में। दोनों विकिरण तीव्रता (इरेडियंस) मापते हैं और विकिरण मात्रा नियंत्रण के अंतर्गत बंद हो जाते हैं।
| ऑर्डर नंबर | 860801X2 |
|---|---|
| चयन योग्य तरंगदैर्घ्य | 365 nm, 385 nm, 395 nm, 405 nm, 450 nm |
कक्ष को दूसरी तरंगदैर्घ्य के साथ सुसज्जित किया जा सकता है; दोनों को अलग-अलग नियंत्रित किया जाता है। इसके बाद कक्ष को आधा-आधा प्रत्येक LED प्रकार से भरा जाता है, जिससे प्रति तरंगदैर्घ्य आधी विकिरण तीव्रता उपलब्ध होती है।
| पदनाम | ऑर्डर नंबर |
|---|---|
| पीसी सॉफ्टवेयर UV-MAT Touch | 860901 |
| UVA+ सेंसर | 814447 |
| अक्रिय गैस बॉक्स | 860802i |
| पदनाम | ऑर्डर नंबर |
|---|---|
| अंशांकन | 17025 |
हमारी स्वयं की अंशांकन प्रयोगशाला में ISO/IEC 17025 के अनुसार मान्यता प्राप्त अंशांकन।
सेंसर मानक रूप से फ़ैक्टरी अंशांकन प्रमाणपत्र के साथ आपूर्ति किए जाते हैं; विकल्प के रूप में ISO 17025 अंशांकन प्रमाणपत्र भी उपलब्ध है।
उच्च-शक्ति यूवी-एलईडी चैंबर BSL-02 के अनुप्रयोग
- यूवी क्योरिंग (पराबैंगनी उपचारण) और यूवी आबंधन
- सीलिंग और एनकैप्सुलेटिंग
- प्रयोगशाला अनुसंधान
- मैनुअल आबंधन
