अर्धचालक और इलेक्ट्रॉनिक्स विनिर्माण में यूवी सफाई और यूवी एक्सपोज़र

पराबैंगनी विकिरण अर्धचालक और इलेक्ट्रॉनिक्स विनिर्माण में दो मौलिक रूप से भिन्न उद्देश्यों की पूर्ति करता है: सतहों की शुष्क, प्रकाश-रासायनिक सफाई और सक्रियण, तथा विकिरण-संवेदनशील परतों का एक्सपोज़र। अर्धचालक यूवी सफाई में, कार्बनिक अधिशोषित पदार्थों को लघु-तरंगदैर्घ्य फोटॉनों और उनके द्वारा उत्पन्न अभिक्रियाशील ऑक्सीजन स्पीशीज़ द्वारा, बिना किसी यांत्रिक या आर्द्र-रासायनिक प्रतिबल के, ऑक्सीकारी रूप से CO₂ और H₂O में विघटित किया जाता है। फोटोरेसिस्ट के यूवी एक्सपोज़र में, अवशोषित फोटॉन विकिरण मात्रा प्रकाश-सक्रिय यौगिक के रासायनिक रूपांतरण को और इस प्रकार किनारे की प्रोफ़ाइल तथा क्रिटिकल डाइमेंशन को नियंत्रित करती है।

दोनों प्रक्रियाएँ समान राशियों द्वारा निर्धारित होती हैं: प्रक्रिया बिंदु पर वर्णक्रमीय विकिरण तीव्रता, विकिरण उद्भासन, सामग्री का अवशोषण व्यवहार, विकिरणन गैप की ज्यामिति और प्रक्रिया वातावरण की संरचना। केंद्रीय चुनौती यह है कि इनमें से कोई भी राशि विद्युत लैंप शक्ति या प्रक्रिया समय से विश्वसनीय रूप से व्युत्पन्न नहीं की जा सकती।

• ठोस समय-सीमा के साथ पारा लैंपों का प्रतिस्थापन। फरवरी 2027 तक यूवी पारा लैंपों के लिए समय-सीमित RoHS छूट स्पष्ट रूप से i-line फोटोलिथोग्राफी और वेफर एज एक्सपोज़र से संबंधित है। यूवी LED में परिवर्तन करने से वर्णक्रम एक सातत्य सहित रेखा वर्णक्रम से संकीर्ण बैंड में बदल जाता है। विकिरण मात्रा (डोज़) रेसिपी 1:1 स्थानांतरणीय नहीं हैं, और लैंप-विशिष्ट भारण वाले सेंसरों का पुनर्मूल्यांकन आवश्यक है।
• यूवी LED की बढ़ती दक्षता और शक्ति घनत्व। UV-A रेंज में 40 से 55 % तक की वॉल-प्लग दक्षता प्राप्त की जा सकती है; UV-C रेंज में 265 nm पर, कुछ सौ मिलीवाट प्रकाशीय शक्ति पर लगभग 10 % दक्षता अब रिपोर्ट की जा रही है। कम एक्सपोज़र समय और अधिक स्थिर विकिरण मात्रा नियंत्रण, लेकिन थर्मल प्रबंधन पर नई मांगें, क्योंकि उत्सर्जन तरंगदैर्घ्य तापमान पर निर्भर है। LED प्रौद्योगिकी तरंगदैर्घ्य के अनुसार आज क्या प्रदान करती है, यह UVA, UVB और UVC के लिए यूवी LED में सारांशित है।
• निम्न-ओज़ोन लघु-तरंगदैर्घ्य स्रोत। 222 nm KrCl स्रोत उस प्रक्रिया विंडो का विस्तार करते हैं जहाँ ओज़ोन से बचना आवश्यक है। अभिक्रिया पथ ओज़ोन रसायन से प्रत्यक्ष प्रकाश-अपघटन (फोटोलिसिस) की ओर स्थानांतरित हो जाता है, जिससे प्रक्रिया समय और सामग्री संगतता बदल जाती है।
• हाइब्रिड आबंधन और 3D एकीकरण। अत्यंत उच्च इंटरकनेक्ट घनत्व पर इंटरफेस ही उत्पाद उपज (यील्ड) तय करते हैं। सतह सक्रियण एक पूर्व-उपचार से बदलकर एक योग्यताप्राप्त, मापीय रूप से सुरक्षित प्रक्रिया चरण बन जाता है जिसकी प्रक्रिया विंडो संकीर्ण होती है – जिसमें खुरदरापन बढ़ने के कारण एक ऊपरी विकिरणन सीमा भी शामिल है।
• मोटी-फिल्म और पैनल-स्तरीय प्रक्रियाएँ। बड़े फॉर्मेट और मोटे रेज़िस्ट समस्या को विभेदन (रिज़ॉल्यूशन) से हटाकर समरूपता और गहराई पर विकिरण मात्रा प्रोफ़ाइल की ओर स्थानांतरित कर देते हैं। स्पॉट मापन के बजाय क्षेत्रीय समरूपता मापन।

इस अनुप्रयोग क्षेत्र के लिए बाज़ार आकार, वृद्धि दरें और स्रोत पृष्ठ यूवी प्रौद्योगिकी का बाज़ार विकास पर सारांशित हैं।

मूल्य सृजन तीन क्षेत्रों में विभाजित होता है, जिनकी यूवी संबद्धता अत्यंत भिन्न है। फ्रंट एंड में 248 nm, 193 nm और 13.5 nm पर पैटर्निंग का प्रभुत्व है; 172 से 436 nm तक की शास्त्रीय यूवी प्रौद्योगिकी वहाँ मुख्यतः सफाई, सक्रियण और प्रकाश स्थायित्व चरणों तथा वेफर एज एक्सपोज़र में दिखाई देती है। बैक एंड और एडवांस्ड पैकेजिंग में यूवी-आधारित चरणों की संख्या बढ़ रही है: रीडिस्ट्रिब्यूशन लेयर (RDL) के लिए थिक-फिल्म फोटोरेसिस्ट, अस्थायी एडहेसिव और यूवी-रिलीज़ेबल कैरियर टेप, पॉटिंग और एनकैप्सुलेशन, तथा बॉन्डिंग और मोल्डिंग से पहले सफाई। इलेक्ट्रॉनिक्स निर्माण के असेंबली और इंटरकनेक्शन परिवेश में प्रिंटेड सर्किट बोर्ड, सेंसर और ऑप्टिक्स उत्पादन भी जुड़ते हैं।

आर्थिक रूप से रुचिकर बिंदु इन तीनों के अंतर्संबंध में है: वृद्धि वर्तमान में मेमोरी और एआई डिवाइसों द्वारा वहन की जा रही है, जो 3D स्टैकिंग, चिपलेट आर्किटेक्चर और हाइब्रिड बॉन्डिंग पर अत्यधिक निर्भर हैं। ये आर्किटेक्चर मूल्य सृजन को उन प्रक्रिया चरणों की ओर स्थानांतरित करते हैं जिनकी उत्पाद-लब्धि सीधे इंटरफेस अवस्थाओं पर निर्भर करती है। इससे पुनरुत्पादनीय सतह सक्रियण, थिक-रेसिस्ट एक्सपोज़र की विकिरण मात्रा सटीकता, और लैंप के स्थान पर प्रक्रिया-बिंदु पर इन राशियों को मापने वाली माप तकनीक की माँगें बढ़ जाती हैं।

• प्रति डिवाइस क्षेत्रफल बढ़ रहा है जबकि सहनशीलता घट रही है। इंटरपोज़र, पैनल-स्तरीय पैकेजिंग और बड़े प्रारूप वाले RDL क्षेत्रों के साथ, क्षेत्र में विकिरण तीव्रता की एकरूपता सीमित मात्रा बन जाती है।
• गीली-रासायनिक से शुष्क पूर्व-उपचार की ओर बदलाव। यूवी ओज़ोन सफाई और VUV सक्रियण गीली रसायन विज्ञान का स्थान लेते हैं जहाँ कण संदूषण, सुखाने के निशान या रासायनिक संगतता महत्वपूर्ण होती है।
• पारद वाष्प लैंपों पर नियामक दबाव। पारद युक्त मध्यम- और उच्च-दाब यूवी लैंपों के लिए RoHS छूट 4(f)-IV 24 फरवरी 2027 तक लागू है; यह स्पष्ट रूप से i-line फोटोलिथोग्राफी और वेफर एज एक्सपोज़र को शामिल करती है। इसका अर्थ स्वतः प्रतिबंध नहीं है, लेकिन यह प्रौद्योगिकी परिवर्तनों के लिए योजना आवश्यकताएँ अवश्य उत्पन्न करता है।

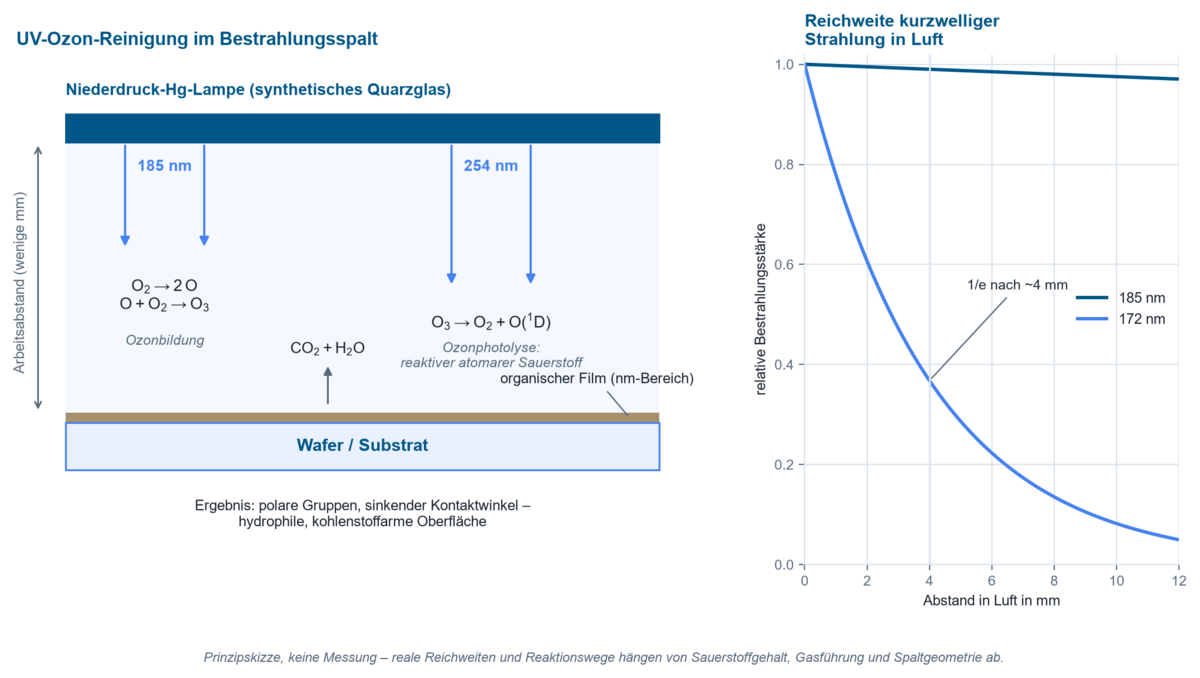

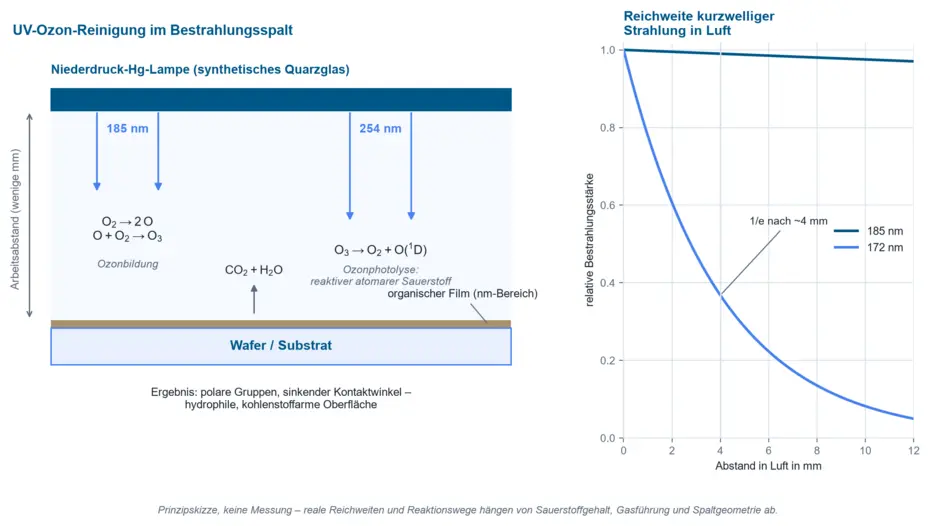

यूवी ओज़ोन क्लीनिंग एक शुष्क, प्रकाश-रासायनिक ऑक्सीकरण प्रक्रिया है। लघु-तरंगदैर्घ्य यूवी फोटॉन दो मार्गों से कार्य करते हैं: प्रत्यक्ष रूप से अधिशोषित कार्बनिक अणुओं में बंधों के प्रकाश-अपघटन (फोटोलिसिस) के माध्यम से, और अप्रत्यक्ष रूप से आसपास के वातावरण से अभिक्रियाशील ऑक्सीजन स्पीशीज़ उत्पन्न करके।

सिंथेटिक फ्यूज़्ड सिलिका से बने निम्न-दाब पारद लैंप वाली पारंपरिक प्रक्रिया में दो अनुनाद रेखाओं का उपयोग किया जाता है। 185 nm रेखा आणविक ऑक्सीजन को वियोजित करती है; परिणामी ऑक्सीजन परमाणु O₂ के साथ ओज़ोन बनाते हैं। 254 nm रेखा को हार्टली बैंड में ओज़ोन द्वारा प्रबल रूप से अवशोषित किया जाता है और यह इसे पुनः विभाजित कर देती है, जिससे मुख्यतः उत्तेजित परमाण्विक ऑक्सीजन O(¹D) उत्पन्न होती है। यह अत्यंत अभिक्रियाशील मध्यवर्ती हाइड्रोकार्बनों को CO₂ और H₂O में ऑक्सीकृत करता है, जिन्हें गैस के रूप में हटा दिया जाता है। साथ ही, सतह पर ध्रुवीय समूह बनते हैं, जिससे सिलिकॉन और ऑक्साइड सतहें जलरागी (हाइड्रोफिलिक) हो जाती हैं। यह प्रक्रिया विस्तार से कैसे काम करती है और इसकी सीमाएँ कहाँ हैं, इसका वर्णन यूवीसी और ओज़ोन के साथ सतह की सफाई और सक्रियण में किया गया है।

172 nm पर ज़ेनॉन एक्साइमर विकिरण वाली VUV प्रक्रिया में, प्रत्यक्ष फोटोलिसिस प्रमुख होता है: इस तरंगदैर्घ्य पर एक फोटॉन 7.2 eV या 696 kJ/mol की ऊर्जा वहन करता है, जो C–C, C–H और C–O बंधों की बंध ऊर्जाओं से अधिक है। इसके अतिरिक्त, ऑक्सीजन का वियोजन सतह के तत्काल निकटवर्ती क्षेत्र में होता है, जिससे परमाण्विक ऑक्सीजन वहीं उत्पन्न होती है जहाँ उसे कार्य करना है। दोनों प्रक्रियाओं का मापनीय प्रभाव सतह की अवस्था में परिवर्तन है, न कि पदार्थ का निष्कासन: जल संपर्क कोण और सतह ऊर्जा में परिवर्तन होता है, जबकि स्थलाकृति आदर्श रूप से अछूती रहती है।

फोटोरेसिस्ट सुनिश्चित कट-ऑफ तरंगदैर्घ्य वाली थ्रेशहोल्ड सामग्री नहीं होते; इनमें अवशोषण बैंड होते हैं। डाइज़ोनैफ्थोक्विनोन और नोवोलैक पर आधारित क्लासिकल पॉज़िटिव रेसिस्ट i-लाइन (365 nm) तथा h- और g-लाइनों (405 nm, 436 nm) की परिसीमा में उद्भासित किए जाते हैं। उद्भासन प्रकाश-सक्रिय यौगिक को रूपांतरित करता है; उद्भासित क्षेत्र डेवलपर में घुलनशील हो जाते हैं। DUV और EUV के लिए रासायनिक रूप से प्रवर्धित रेसिस्ट (CAR) भिन्न प्रकार से कार्य करते हैं: उद्भासन एक अम्ल उत्पन्न करता है जो उद्भासन-पश्चात बेकिंग के दौरान केवल उत्प्रेरकीय रूप से कार्य करता है। परिणाम तब केवल प्रकाशिक विकिरण मात्रा पर ही नहीं, बल्कि अतिरिक्त रूप से तापीय बजट पर भी निर्भर करता है।

मार्गदर्शन के लिए विशिष्ट विकिरण मात्रा परिसीमाएँ: मास्क अलाइनर में पतली i-लाइन पॉज़िटिव रेसिस्ट को लगभग 65 से 110 mJ/cm² तक की आवश्यकता होती है, पुनर्वितरण परतों के लिए 8 से 20 µm मोटाई वाले मोटी-फिल्म रेसिस्ट को i-लाइन स्टेपर में लगभग 180 mJ/cm² के क्रम की, तथा EUV रेसिस्ट को रिज़ॉल्यूशन लक्ष्य के अनुसार लगभग 30 से 90 mJ/cm² तक की आवश्यकता होती है। ये मान सदैव केवल उस स्रोत की वर्णक्रमीय संरचना के संबंध में ही मान्य होते हैं जिसके लिए इन्हें निर्धारित किया गया था।

विद्युत शक्ति ऑप्टिकल विकिरण मात्रा नहीं है। विद्युत शक्ति का वह अंश जो प्रासंगिक वर्णक्रमीय परिसर में उपयोगी विकिरण के रूप में प्रक्रिया बिंदु तक पहुँचता है, गैस डिस्चार्ज लैंपों के लिए कुछ प्रतिशत से लेकर कुछ दहाई प्रतिशत तक होता है, और यह जीवनकाल के दौरान घटता जाता है। परावर्तक जीर्णन, विंडो का धुंधलापन और जमाव गुणात्मक रूप से मिलकर प्रभाव डालते हैं। शक्ति पाठ्यांक का अपरिवर्तित रहना कई दहाई प्रतिशत की विकिरण मात्रा हानि को खारिज नहीं करता।

केवल समय एक प्रक्रिया राशि नहीं है। “60 s irradiation” जैसी विनिर्दिष्टि केवल अपरिवर्तित उपकरण विन्यास के भीतर ही पुनरुत्पादनीय है। जैसे ही लैंप, दूरी, विंडो या गैस प्रवाह में परिवर्तन होता है, विकिरण मात्रा बदल जाती है बिना इसे समय द्वारा दर्शाए।

185 nm अंश का अक्सर अत्यधिक अनुमान लगाया जाता है या यह बिल्कुल भी उपस्थित नहीं होता। निम्न-दाब मर्करी लैंप ओज़ोन उत्पन्न करते हैं केवल तभी जब बल्ब उच्च VUV पारगम्यता वाले संश्लेषित फ़्यूज़्ड सिलिका से बना हो। डोप्ड बल्ब जानबूझकर 185 nm को अवरोधित करते हैं। इसलिए समान 254 nm विनिर्दिष्टियों वाले दो लैंप पूर्णतः भिन्न सफाई व्यवहार दिखा सकते हैं।

172 nm पर स्वयं वायुमंडल ही परिसर को सीमित कर देता है। 172 nm पर आणविक ऑक्सीजन का अवशोषण अनुप्रस्थ काट लगभग 4.6 · 10⁻¹⁹ cm² है। मानक स्थितियों में वायु में इससे लगभग 4 mm के बाद 1/e तक क्षीणन और लगभग 10 mm के बाद 90% तक क्षीणन होता है। इसलिए 20 mm की कार्य दूरी का अर्थ “कुछ कम विकिरण मात्रा” नहीं है, बल्कि सतह पर व्यावहारिक रूप से बिल्कुल कोई VUV विकिरण न होना है। 185 nm पर अनुप्रस्थ काट लगभग दो कोटि कम है; वहाँ कई सेंटीमीटर की दूरियाँ उचित हैं।

फोटॉन ऊर्जा आवश्यक है परंतु पर्याप्त नहीं। एक 254 nm फोटॉन 471 kJ/mol वहन करता है, जो नाममात्र रूप से C–C आबंध ऊर्जा से अधिक है। संतृप्त हाइड्रोकार्बन, हालांकि, इस तरंगदैर्घ्य पर मुश्किल से ही अवशोषित करते हैं। इसलिए 254 nm पर सफाई प्रभाव अधिकतर अप्रत्यक्ष रूप से ओज़ोन फोटोलिसिस के माध्यम से उत्पन्न होता है। जो कोई भी पर्याप्त ओज़ोन बजट के बिना 254 nm का उपयोग करता है, वह प्रमुख अभिक्रिया पथ खो देता है।

अधिक विकिरण मात्रा हमेशा बेहतर नहीं होती। सिलिकॉन के अत्यधिक लंबे VUV उपचार से सतह की खुरदरापन मापनीय रूप से बढ़ जाती है – प्रत्यक्ष आबंधन पर अध्ययनों में यह प्रारंभिक अवस्था में 0.30 nm RMS से लेकर 10 mW/cm² पर 25 मिनट के बाद लगभग 0.94 nm तक बढ़ी। संपर्क कोण तब तक बहुत पहले संतृप्त हो चुका होता है। इस प्रकार प्रक्रिया में एक इष्टतम बिंदु होता है, न कि एकदिष्ट व्यवहार।

पुनर्संदूषण अपेक्षा से अधिक तेज़ होता है। सक्रियित सतहें ऊष्मागतिकीय रूप से अस्थिर होती हैं। परिवेशी वायु, पैकेजिंग और निकटवर्ती सामग्रियों से हाइड्रोकार्बन मिनटों से घंटों के भीतर पुनः अधिशोषित हो जाते हैं। इसलिए सक्रियण और जुड़ाव के बीच का समय प्रक्रिया प्राचलों में से एक है।

संपर्क कोण और विकिरण मात्रा भिन्न-भिन्न बातें मापते हैं। विकिरण मात्रा यह प्रमाणित करती है कि एक निर्धारित विकिरण इनपुट हुआ। संपर्क कोण या सतह ऊर्जा यह प्रमाणित करती है कि वांछित सतह स्थिति प्राप्त हुई। कोई भी राशि दूसरी का स्थान नहीं ले सकती।

प्रक्रिया बिंदु के पास मापन प्रक्रिया बिंदु पर मापन नहीं है। कुछ मिलीमीटर के अंतराल आयामों के साथ, किनारों पर विकिरण तीव्रता के घटाव के साथ और छायांकन टोपोग्राफी के साथ, घटक सतह पर मान चैंबर दीवार में सेंसर स्थिति के मान से काफी भिन्न होता है।

वर्णक्रमीय प्रभाव तीन स्तरों पर कार्य करता है। पहला, स्रोत के स्तर पर: डेटाशीट में दिया गया "365 nm" मान एक वितरण का केंद्रक (centroid) दर्शाता है। FWHM, द्वितीयक उच्चिष्ठ (secondary maxima) और – LED के मामले में – उत्सर्जन उच्चिष्ठ (emission maximum) का तापमान-निर्भर विचलन, जो सामान्यतः प्रति केल्विन कुछ दशमांश नैनोमीटर होता है, प्रभावी अंश को बदल देता है। गैस डिस्चार्ज लैंप के साथ g-, h- और i-रेखाओं के बीच का अनुपात जीवनकाल के दौरान बदलता रहता है।

दूसरा, सामग्री के स्तर पर: फोटोरेसिस्ट और फोटोइनिशिएटर में तीव्र ढाल वाले अवशोषण बैंड होते हैं। स्रोत में कुछ नैनोमीटर के विचलन से अवशोषित अंश कई प्रतिशत से लेकर दसियों प्रतिशत तक बदल सकता है। मोटी-फिल्म रेसिस्ट के साथ गहराई-निर्भरता भी जुड़ जाती है: लैम्बर्ट-बीयर नियम के अनुसार विकिरण तीव्रता चरघातांकी रूप से घटती है, जिससे सतह और तल की विकिरण मात्रा में अंतर आ जाता है। परिणामस्वरूप प्रबल अवशोषी प्रणालियों में ढलानदार पार्श्व भित्तियाँ (sloped sidewalls) बनती हैं, और परावर्तक सब्सट्रेट अतिरिक्त रूप से स्थिर तरंगें (standing waves) उत्पन्न करते हैं।

तीसरा, ज्यामिति के स्तर पर: VUV सफाई में विकिरणन अंतराल (irradiation gap) एक परिवहन पथ नहीं बल्कि एक अभिक्रिया स्थान है। वायुमंडलीय दाब पर परमाणविक ऑक्सीजन का मुक्त माध्य पथ (mean free path) कुछ माइक्रोमीटर की सीमा में होता है, इसलिए अभिक्रियाशील स्पीशीज़ उसी स्थान के निकट खपत हो जाती है जहाँ वह उत्पन्न होती है। दूरी बढ़ाने से न केवल विकिरण तीव्रता घटती है, बल्कि रेडिकल निर्माण भी सतह से दूर हो जाता है। संरचित घटकों के साथ छायांकन (shadowing), किनारों पर अतिविकिरणन (edge over-irradiation) और – गहरी खाइयों (trenches) तथा अंध छिद्रों (blind holes) में – सीमित गैस विनिमय भी इसमें और जुड़ जाते हैं। ओज़ोन सांद्रता स्वयं भी ज्यामितीय रूप से कार्य करती है: 1000 ppm ओज़ोन पर, 254 nm विकिरण का लगभग 13 % भाग 5 mm पथ पर अवशोषित हो जाता है, जबकि 5000 ppm पर लगभग आधा। इसलिए उच्च ओज़ोन सांद्रता प्रभाव को असीमित रूप से नहीं बढ़ाती, बल्कि उस विकिरण को अवरुद्ध करना शुरू कर देती है जो इस प्रभाव को संचालित करता है।

तीन संबंध आवश्यक अन्तर्संबंधों की गणना के लिए पर्याप्त हैं।

फोटॉन ऊर्जा। E = h · c / λ से मोलर फोटॉन ऊर्जा प्राप्त होती है। यह निर्धारित करती है कि कौन से बंधन सीधे विभाजित किए जा सकते हैं।

लैम्बर्ट-बीयर नियम। E(z) = E₀ · exp(−α · z) ऑक्सीजन-युक्त अंतराल में VUV विकिरण के क्षीणन और रेसिस्ट परत में विकिरण मात्रा प्रोफ़ाइल दोनों का वर्णन करता है। अवशोषण गुणांक α तरंगदैर्घ्य और सांद्रता पर निर्भर करता है; गैसों के लिए α = σ · n, जहाँ σ अवशोषण अनुप्रस्थ काट है और n कण घनत्व है। यह मॉडल सजातीय अवशोषकों, प्रकीर्णन की अनुपस्थिति और स्थिर प्रकाशीय गुणों को मानता है। फोटोरेसिस्ट में यह अंतिम धारणा तब भंग हो जाती है जब विरंजन (ब्लीचिंग) प्रारंभ होता है।

डिल के अनुसार एक्सपोज़र काइनेटिक्स। एक पॉज़िटिव रेसिस्ट के लिए, प्रथम क्रम में M/M₀ = exp(−C · E), जहाँ M फोटोएक्टिव यौगिक की सांद्रता है, E विकिरण मात्रा है और C डिल पैरामीटर है जिसकी इकाई cm²/mJ है। जब तक यह विवरण मान्य रहता है, विकिरण तीव्रता और समय का गुणनफल निर्णायक राशि होता है - व्युत्क्रमानुपाती नियम (reciprocity law) संतुष्ट होता है। दुगुने समय पर विकिरण तीव्रता को आधा करने से समान परिणाम मिलता है। यह कथन तब अपनी वैधता खो देता है जब एक दूसरी, फोटॉन-चालित नहीं होने वाली अभिक्रिया शामिल होती है - जैसे रासायनिक रूप से प्रवर्धित रेसिस्ट के पोस्ट-एक्सपोज़र बेक में अम्ल विसरण, मोटी परतों में ऑक्सीजन अवरोधन, या उच्च विकिरण तीव्रता पर तापीय प्रभाव। तब विकिरण तीव्रता और समय स्वतंत्र पैरामीटर बन जाते हैं।

मान्यताएँ। 2 nm मोटाई की आकस्मिक हाइड्रोकार्बन फिल्म, घनत्व 1 g/cm³, औसत निर्माण इकाई CH₂ 14 g/mol पर। विकिरणन 172 nm पर। फोटॉन ऊर्जा 1.155 · 10⁻¹⁸ J।

मॉडल। क्षेत्र-संबंधित निर्माण इकाइयों की संख्या N = d · ρ · N_A / M; एक निर्माण इकाई के पूर्ण निष्कासन के लिए प्रभावी क्वांटम लब्धि Φ के साथ आवश्यक फोटॉन संख्या N_Ph = N / Φ; विकिरण मात्रा H = N_Ph · E_Ph।

गणना। N ≈ 8.6 · 10¹⁵ cm⁻²। आदर्श लब्धि Φ = 1 पर विकिरण मात्रा लगभग 10 mJ/cm² होगी। वास्तविकता में, हटाई जाने वाली प्रत्येक निर्माण इकाई के लिए कई फोटॉन आवश्यक होते हैं, क्योंकि पुनर्संयोजन, गैस-फेज़ अवशोषण और अपूर्ण ऑक्सीकरण के कारण हानि होती है। Φ = 0.1 के लिए यह लगभग 100 mJ/cm² और Φ = 0.03 के लिए लगभग 330 mJ/cm² बनता है।

परिणाम और व्याख्या। सतह पर 10 mW/cm² की विशिष्ट VUV विकिरण तीव्रता पर, 100 mJ/cm² लगभग 10 s के अनुरूप है। 5° से कम संपर्क कोण प्राप्त होने तक देखे गए कई मिनट के प्रक्रिया समय इससे कहीं अधिक हैं। यह अंतर कोई विरोधाभास नहीं बल्कि वास्तविक जानकारी है: यह गैस-फेज़ अवशोषण, अभिक्रिया उत्पादों के निष्कासन और विसरण सीमा के कारण होने वाली हानियों को मात्रात्मक रूप से दर्शाता है। जो कोई भी प्रक्रिया समय को स्थानांतरित करना चाहता है, उसे प्रक्रिया बिंदु पर विकिरण तीव्रता अवश्य ज्ञात होनी चाहिए; केवल समय विनिर्देश स्थानांतरणीय नहीं है।

मान्यताएँ। i-line पॉज़िटिव रेज़िस्ट जिसकी क्लियर होने की विकिरण मात्रा 110 mJ/cm² है, कंट्रास्ट γ = 3। एक्सपोज़र मध्यम-दाब लैंप से किया गया, जिसकी निगरानी 365 nm पर अंशांकित एक ब्रॉडबैंड विकिरणमापी से की गई, जिसकी प्रतिक्रियाशीलता, हालांकि, 405 nm और 436 nm के घटकों को भी ग्रहण करती है।

मॉडल। पाठ्यांक s_rel(λ) · E_λ dλ के समाकल के अनुरूप होता है। यदि लैंप का रेखा अनुपात उसके जीवनकाल के दौरान बदलता है, तो पाठ्यांक प्रभावी विकिरण मात्रा से भिन्न रूप से बदलता है। शेष रेज़िस्ट मोटाई लगभग Δd/d ≈ −γ · ΔE/E के अनुसार होती है।

गणना। 10% का वर्णक्रमीय बेमेल, γ = 3 पर, विकसित परत की मोटाई में लगभग 30% के सापेक्ष परिवर्तन का अर्थ रखता है।

व्याख्या। रेज़िस्ट का कंट्रास्ट विकिरण मात्रा की त्रुटियों को बढ़ा देता है। इसलिए स्रोत का एक बार का वर्णक्रमीय अभिलक्षणन कोई औपचारिकता नहीं, बल्कि इसकी पूर्वशर्त है कि इसके बाद कोई भी ब्रॉडबैंड निगरानी वास्तव में व्याख्या योग्य बनी रहे।

अर्धचालक फ्रंट एंड। डिपॉज़िशन, ऑक्सीकरण या आबंधन से पहले सफाई और सक्रियण; प्रकाश स्थायीकरण; रेजिस्ट कोटिंग के बाद वेफर एज विकिरणन। यहाँ महत्वपूर्ण है कण संदूषण से मुक्ति और पूरे वेफर में, किनारे के क्षेत्र तक, इंटरफेस अवस्था की पुनरुत्पादकता।

एडवांस्ड पैकेजिंग और असेंबली। रीडिस्ट्रिब्यूशन लेयर के लिए मोटे रेजिस्ट का विकिरणन, अस्थायी आबंधन और यूवी डिबॉन्डिंग, पॉटिंग और एनकैप्सुलेशन, वायर बॉन्डिंग, सोल्डरिंग और मोल्डिंग से पहले सफाई। महत्वपूर्ण प्रक्रिया राशि है पूरे, बढ़ते बड़े-प्रारूप क्षेत्र में विकिरण मात्रा और मोटी रेजिस्ट परतों के तल पर विकिरण मात्रा।

डायरेक्ट और हाइब्रिड बॉन्डिंग। VUV/O₃ सक्रियण हाइड्रोफिलिक, निम्न-कार्बन सतहें बनाता है और पारंपरिक हाइड्रोफिलिक बॉन्डिंग की तुलना में काफी कम तापमान पर आबंधन शक्ति सक्षम करता है। महत्वपूर्ण हैं संपर्क कोण, खुरदरापन वृद्धि और जुड़ाव तक का समय।

सेंसर और ऑप्टिक्स निर्माण। कांच, क्वार्ट्ज़, सिरेमिक और प्लास्टिक के आबंधन से पहले यूवी सक्रियण; संरचित कार्यात्मक परतों का विकिरणन। महत्वपूर्ण हैं स्रोत और इनिशिएटर के बीच वर्णक्रमीय मिलान और लघु तरंगदैर्घ्य पर सामग्री क्षति से बचाव।

ऑटोमोटिव इलेक्ट्रॉनिक्स और पावर इलेक्ट्रॉनिक्स। तापीय चक्रण के अंतर्गत आसंजन की उच्च मांगों के साथ पावर मॉड्यूल जोड़ने, पॉटिंग और एनकैप्सुलेशन से पहले सफाई। महत्वपूर्ण है एक प्रलेखित विकिरण मात्रा इतिहास, क्योंकि तैयार मॉड्यूल पर प्रक्रिया परिणाम का अविनाशी परीक्षण मुश्किल से हो पाता है।

चिकित्सा प्रौद्योगिकी और लाइफ साइंस उपकरण। पॉलिमर और माइक्रोफ्लुइडिक सब्सट्रेट्स का सक्रियण, माइक्रोस्ट्रक्चर के लिए रेजिस्ट का विकिरणन। महत्वपूर्ण हैं सामग्री अनुकूलता और प्रलेखित प्रक्रिया पैरामीटर।

अनुसंधान और मापविज्ञान। गतिकी अध्ययन, सामग्री जीर्णन और क्रिया वर्णक्रम के निर्धारण के लिए परिभाषित, समांगी विकिरण तीव्रता वाले विकिरणन कक्ष।

• कम-ऑक्सीजन प्रक्रियाएँ। यदि 172 nm पर ऑक्सीकारक ओज़ोन रसायन के बिना प्रत्यक्ष प्रकाशअपघटन (फोटोलिसिस) को प्रमुख होना है, तो अंतराल को नाइट्रोजन से अक्रिय किया जाता है। इससे VUV विकिरण की परास काफी बढ़ जाती है और ऑक्सीकारक घटक अधिकांशतः लुप्त हो जाता है – प्रक्रिया ऑक्सीकरण से बंध विदलन (bond scission) और पुनर्व्यवस्थापन की ओर स्थानांतरित हो जाती है।
• तापमान-संवेदनशील असेंबलियाँ। 172 nm और 222 nm पर एक्सीमर स्रोत, साथ ही LED सिस्टम, कम अवरक्त (इन्फ्रारेड) भार के साथ प्रचालित होते हैं; सब्सट्रेट पर तापीय तनाव कम रहता है, जो पहले से लगे घटकों और पॉलिमरों के लिए निर्णायक है।
• छोटे क्षेत्रों का चयनात्मक विकिरणन। वेफर किनारों, बॉन्ड पैड्स और जोड़ने वाली सतहों के लिए, मास्क्ड सिस्टम या रेखा (लाइन) अथवा बिंदु (स्पॉट) स्रोत के रूप में डिज़ाइन किए गए सिस्टम उपयुक्त होते हैं; समरूपता जांच तब उसी ज्यामिति में की जानी चाहिए जिसमें प्रक्रिया की जाती है।
• गहरी संरचनाएँ और अंध छिद्र। जहाँ गैस विनिमय सीमित करने वाला कारक हो, वहाँ केवल अधिक विकिरण तीव्रता या अधिक समय अकेले सहायक नहीं होते। शुद्धिकरण (purge) चरणों के साथ स्पंदित (pulsed) प्रचालन, दाब चक्रण (pressure cycling), या भिन्न परिवहन विशेषताओं वाली प्रक्रियाओं की ओर स्विच करना प्रभावी होता है।
• ओज़ोन परिहार। जहाँ व्यावसायिक सुरक्षा या सामग्री संबंधी कारणों से ओज़ोन अवांछनीय हो, वहाँ 222 nm स्रोत, डोप्ड लैंप बल्ब या कम-ओज़ोन प्रक्रिया वातावरण विकल्प हैं; सफाई प्रभाव प्रदर्शनीय रूप से बदल जाता है, इसलिए प्रक्रिया को पुनः योग्य (requalify) ठहराया जाना चाहिए।

मापन कार्य सीधे प्रक्रिया कार्य से निर्धारित होता है। यूवी सफाई और सक्रियण (UV cleaning and activation) के लिए लक्ष्य राशि सतह की स्थिति है; जल संपर्क कोण या सतह ऊर्जा को स्थापित विधियों द्वारा मापा जाता है, जिसे अवशिष्ट कार्बन के निर्धारण की विधियों से पूरक किया जाता है। हालांकि, ये राशियाँ प्रक्रिया नियंत्रण चर नहीं हैं, क्योंकि इन्हें प्रतिचयन द्वारा और प्रक्रिया के बाहर निर्धारित किया जाता है। नियंत्रणीय संदर्भ चर प्रक्रिया बिंदु पर विकिरण उद्भासन है, जिसे गैप में ओज़ोन सांद्रता या ऑक्सीजन सामग्री से पूरक किया जाता है।

फोटोरेसिस्ट के यूवी उद्भासन (UV exposure of photoresist) के लिए लक्ष्य राशि रेसिस्ट परत में अवशोषित विकिरण मात्रा है। जो मापा जाता है वह वेफर तल में विकिरण तीव्रता है, जिसे उद्भासन समय पर समाकलित किया जाता है, साथ ही उद्भासन क्षेत्र में समांगता भी।

मापन विधि चुनते समय:

• वर्णक्रमीय मापन (spectral measurement) तब आवश्यक होता है जब किसी स्रोत का पहली बार अभिलक्षणीकरण किया जा रहा हो, जब तकनीकों की तुलना की जा रही हो – जैसे, मरकरी लैंप बनाम यूवी एलईडी –, जब रेसिस्ट या इनिशिएटर में परिवर्तन होने वाला हो या जब रेखा स्पेक्ट्रम पर जीर्णन प्रभावों की आशंका हो। केवल वर्णक्रमीय विकिरण तीव्रता ही अवशोषण बैंड के भीतर प्रभावी अंश की गणना करना संभव बनाती है – जिसे UVpad या SR900 जैसे स्पेक्ट्रोरेडियोमीटर से मापा जाता है।
• ब्रॉडबैंड मापन (broadband measurement) किसी योग्य, वर्णक्रमीय रूप से ज्ञात प्रक्रिया की नियमित मॉनिटरिंग के लिए पर्याप्त है – जैसे बार-बार किए जाने वाले हैंडहेल्ड मापन के लिए, RMD Pro के साथ। इसकी शर्त यह है कि सेंसर की वर्णक्रमीय प्रतिक्रियाशीलता स्रोत स्पेक्ट्रम से मेल खाती हो और वर्णक्रमीय मिसमैच का परिमाणीकरण किया गया हो।
• स्थानिक रूप से विभेदित मापन (spatially resolved measurements) तब आवश्यक हो जाते हैं जब बड़े क्षेत्र, किनारे के क्षेत्र या कई स्रोत शामिल हों।
• कालिक रूप से विभेदित मापन (time-resolved measurements) स्पंदित प्रचालन के साथ, कन्वेयर प्रणालियों के साथ और रासायनिक रूप से प्रवर्धित प्रणालियों के साथ आवश्यक हो जाते हैं, जिनमें पारस्परिकता (reciprocity) सुनिश्चित नहीं होती।

आवश्यकता इंटरफ़ेस की नहीं बल्कि प्रेषित मूल्य की वैधता की है। तीन स्तरों की संरचना सार्थक है।

स्तर 1 – संदर्भ अभिलक्षणीकरण। प्रक्रिया ज्यामिति में स्रोत का वर्णक्रमीय मापन, एक बार और हर हस्तक्षेप के बाद। परिणाम सापेक्ष स्पेक्ट्रम, समांगता मानचित्र और प्रक्रिया बिंदु तथा स्थायी रूप से स्थापित सेंसर स्थिति के बीच रूपांतरण कारक हैं।

स्तर 2 – स्थिर प्रक्रिया मॉनिटरिंग। एक निर्धारित स्थिति पर स्थायी रूप से स्थापित, तापमान-स्थिरीकृत सेंसर निरंतर विकिरण तीव्रता और उससे व्युत्पन्न प्रति घटक विकिरण मात्रा प्रदान करते हैं – इनलाइन सेंसर बीम पथ में स्थायी रूप से बने रहते हैं, PLC.net अपने मान ईथरनेट के माध्यम से नियंत्रक को प्रदान करता है, PLC.D सीरियल कनेक्शन और ट्रिगर्ड प्रचालन को कवर करता है। महत्वपूर्ण है स्थानांतरणीयता: स्तर 1 में निर्धारित कारक के बिना, सेंसर केवल स्वयं का वर्णन करता है।

स्तर 3 – नियंत्रण और अनुरेखणीयता। मापी गई विकिरण मात्रा से, लैंप या एलईडी शक्ति समायोजित की जाती है, जीर्णन प्रवृत्तियों का पता लगाया जाता है और रखरखाव अंतराल व्युत्पन्न किए जाते हैं। प्रति घटक विकिरण मात्रा को पहचान, टाइमस्टैम्प और उपकरण स्थिति के साथ संग्रहीत किया जाता है। इससे एक ऐसी प्रक्रिया को प्रलेखित करना संभव हो जाता है जिसका परिणाम अंतिम उत्पाद पर अब अविनाशी रूप से परीक्षण नहीं किया जा सकता।

तकनीकी रूप से महत्वपूर्ण है समय नियंत्रण से विकिरण मात्रा नियंत्रण की ओर संक्रमण: एक प्रणाली जो लक्ष्य विकिरण मात्रा के अनुसार नियंत्रित होती है, वह लैंप जीर्णन और विंडो के धुंधलेपन की स्वयं भरपाई करती है, जब तक सेंसर अंशांकित है और रूपांतरण कारक वैध है। जो प्रणाली समय के आधार पर चलती है, वह इस भरपाई को पूरी तरह खो देती है। ऐसी मापन शृंखलाओं को नियंत्रण वातावरण में कैसे एकीकृत किया जाता है, इसका वर्णन अनुप्रयोग पृष्ठ स्वचालन और प्रक्रिया एकीकरण के लिए यूवी प्रौद्योगिकी पर किया गया है।

मापन अनिश्चितता में मुख्य योगदानकर्ता वर्णक्रमीय मिसमैच, आदर्श कोसाइन प्रतिक्रिया से विचलन, डिटेक्टर के तापमान और रैखिकता प्रभाव, तथा विकिरणन गैप में स्थिति निर्धारण अनिश्चितता हैं। VUV मापन के साथ यह अतिरिक्त कारक जुड़ जाता है कि सेंसर स्वयं अवशोषण पथ का हिस्सा होता है: सेंसर की ज्यामिति और उसके चारों ओर की गैस प्रवाह रीडिंग को बदल देते हैं। एक अनुरेखणीय अंशांकन – उदाहरण के लिए किसी ISO/IEC 17025 मान्यताप्राप्त अंशांकन प्रयोगशाला द्वारा – इस अनिश्चितता के व्यवस्थित भाग को निर्धारित करता है, लेकिन वर्णक्रमीय मिसमैच के अनुप्रयोग-विशिष्ट आकलन का स्थान नहीं लेता।

पाँच कार्य इस पाठ के सफाई तंत्र, प्रक्रिया के इष्टतम और उद्भासन गतिकी संबंधी केंद्रीय कथनों के लिए तकनीकी आधार प्रदान करते हैं:

1. UV/ओज़ोन सफाई के मूल सिद्धांत। तंत्रों का व्यवस्थित समेकन – प्रत्यक्ष प्रकाश-अपघटन, 185 nm पर ओज़ोन निर्माण, 254 nm पर ओज़ोन प्रकाश-अपघटन और लैंप तथा सतह के बीच कम दूरी का महत्व – एक समीक्षा लेख में प्राप्त किया गया, जो आज भी प्रक्रिया अभिकल्पन और पूर्व-सफाई आवश्यकताओं के लिए संदर्भ के रूप में कार्य करता है। – Vig, J. R.: UV/ozone cleaning of surfaces, Journal of Vacuum Science & Technology A 3(3), 1027–1034, 1985.
2. कम तापमान वाले प्रत्यक्ष आबंधन के लिए VUV/O₃ सक्रियण। इस अध्ययन में सिलिकॉन और फ्यूज़्ड सिलिका पर 10 mW/cm² और 2 mm दूरी पर 172 nm विकिरणन के प्रभाव की जाँच की गई। जल संपर्क कोण कुछ ही मिनटों में लगभग 70° से घटकर 2° से नीचे आ जाता है, 200 °C पर आबंधन शक्ति 400 °C पर पारंपरिक हाइड्रोफिलिक प्रक्रियाओं के मानों से अधिक होती है, जबकि अत्यधिक लंबे विकिरणन से खुरदरापन काफी बढ़ जाता है। यह कार्य प्रभावशीलता और प्रक्रिया इष्टतम दोनों के अस्तित्व को प्रदर्शित करता है। – Xu, J.; Wang, C.; Wang, T.; Wang, Y.; Kang, Q.; Liu, Y.; Tian, Y.: Mechanisms for low-temperature direct bonding of Si/Si and quartz/quartz via VUV/O₃ activation, RSC Advances 8, 11528–11535, 2018.
3. UV ओज़ोन के माध्यम से मात्रा-निर्भर सामग्री परिवर्तन। द्वि-आयामी अर्धचालकों पर यह दिखाया गया कि UV ओज़ोन उपचार प्रकाशिक और विद्युतीय गुणों को जानबूझकर समायोजित करता है, लेकिन इष्टतम उपचार अवधि से आगे जाने पर उन्हें अपरिवर्तनीय रूप से क्षीण कर देता है। प्रक्रिया व्यवहार के लिए इससे यह निष्कर्ष निकलता है कि "स्वच्छ" और "अपरिवर्तित" मनमाने समय तक एक साथ नहीं रह सकते। – Sarcan, F., et al.: Ultraviolet-Ozone Treatment: An Effective Method for Fine-Tuning Optical and Electrical Properties of Suspended and Substrate-Supported MoS₂, Nanomaterials 13(23), 3034, 2023.
4. फोटोरेज़िस्ट उद्भासन का मात्रात्मक विवरण। बाद में Dill प्राचल A, B और C के रूप में ज्ञात राशियों की शुरुआत ने उद्भासन को समय विनिर्देशों पर अनुभवजन्य रूप से चलाने के बजाय मापने योग्य सामग्री स्थिरांकों के साथ एक गतिक प्रक्रिया के रूप में मानने का आधार तैयार किया। – Dill, F. H.; Hornberger, W. P.; Hauge, P. S.; Shaw, J. M.: Characterization of positive photoresist, IEEE Transactions on Electron Devices 22(7), 445–452, 1975.
5. आधुनिक रेज़िस्ट के अवशोषण और फोटॉन सांख्यिकी। गतिशील अवशोषण गुणांकों के मापन दर्शाते हैं कि कम तरंगदैर्घ्य और कम मात्रा पर प्रति आयतन अवशोषित फोटॉनों की संख्या इतनी कम हो जाती है कि सांख्यिकीय प्रभाव प्रक्रिया विंडो को सह-निर्धारित करते हैं। यह बताता है कि मात्रा में कमी को उत्पादकता लाभ के रूप में मनमाने ढंग से क्रियान्वित क्यों नहीं किया जा सकता। – Fallica, R.; Stowers, J. K.; Grenville, A.; Frommhold, A.; Robinson, A. P. G.; Ekinci, Y.: Dynamic absorption coefficients of chemically amplified resists and nonchemically amplified resists at extreme ultraviolet, Journal of Micro/Nanolithography, MEMS, and MOEMS 15(3), 033506, 2016.

प्रकाशन खोजक हमारी जानकारी में मौजूद सभी इलेक्ट्रॉनिक्स और अर्धचालकों से संबंधित प्रकाशनों को सूचीबद्ध करता है – उपकरण, क्षेत्र और कीवर्ड के अनुसार खोजने योग्य।

यूवी विकिरणन और सूक्ष्म-संरचना निर्माण Opsytec ग्राहकों के प्रकाशनों में भी कई पहलुओं में दिखाई देते हैं – माइक्रोफ्लुइडिक चिप्स में फोटोलिथोग्राफी से लेकर फोटोरेसिस्ट की विकिरण मात्रा पर निर्भर सामग्री प्रतिक्रिया तक।

दिखाता है कि माइक्रोफ्लुइडिक चिप्स में हाइड्रोजेल सूक्ष्म-संरचनाओं को साधारण यूवी फोटोलिथोग्राफी से VLSI-सक्षम घनत्व पर बनाया जा सकता है – उद्भासन विकिरण मात्रा और मास्क ज्यामिति प्राप्य संरचनात्मक निष्ठा को निर्धारित करती हैं।
Hydrogel patterns in microfluidic devices by do-it-yourself UV-photolithography suitable for very large-scale integration
Beck, Anthony, et al. "Hydrogel patterns in microfluidic devices by do-it-yourself UV-photolithography suitable for very large-scale integration." Micromachines 11.5 (2020): 479.

एक फोटोरेसिस्ट के उद्भासन-निर्भर अपवर्तनांक को मापता है – प्रत्यक्ष प्रमाण कि अवशोषित विकिरण मात्रा मात्र पैटर्न स्थानांतरण से परे सामग्री गुणों को निर्धारित करती है।
Exposure-dependent refractive index of Nanoscribe IP-Dip photoresist layers
Dottermusch, Stephan, et al. "Exposure-dependent refractive index of Nanoscribe IP-Dip photoresist layers." Optics letters 44.1 (2018): 29-32.

सिंक्रोट्रॉन में सीरियल क्रिस्टलोग्राफी के लिए फोटोलिथोग्राफिक रूप से सूक्ष्म-संरचित पॉलिमर वाहकों का उपयोग करता है – शास्त्रीय चिप निर्माण से बाहर यूवी सूक्ष्म-संरचना निर्माण, जिसमें विकिरण मात्रा और समरूपता की समान आवश्यकताएँ हैं।
Micro-structured polymer fixed targets for serial crystallography at synchrotrons and XFELs
Carrillo, Melissa, et al. "Micro-structured polymer fixed targets for serial crystallography at synchrotrons and XFELs." IUCrJ 10.6 (2023).

निर्धारित विकिरणन के तहत सिलिकॉन हेटेरोजंक्शन सौर सेल के यूवी-प्रेरित क्षरण की जांच करता है – विकिरण मात्रा और स्पेक्ट्रम का वही प्रश्न, तैयार अर्धचालक युक्ति से पूछा गया।
Passivating Contacts-Related Ultraviolet-Induced Degradation in Silicon Heterojunction Solar Cells
Xu, Binbin, et al. "Passivating Contacts-Related Ultraviolet-Induced Degradation in Silicon Heterojunction Solar Cells." Small Structures 7.6 (2026).

संबंधित क्षेत्रों के अन्य कार्य विषय के अनुसार क्रमबद्ध ग्राहकों के प्रकाशनों में संकलित हैं।

1. Vig, J. R.: सतहों की यूवी/ओज़ोन सफाई. Journal of Vacuum Science & Technology A 3(3), 1027–1034 (1985). DOI 10.1116/1.573115 – यूवी/ओज़ोन सफाई की क्रियाविधि, दूरी निर्भरता, पूर्व-सफाई आवश्यकताएँ।
2. Dill, F. H.; Hornberger, W. P.; Hauge, P. S.; Shaw, J. M.: पॉज़िटिव फोटोरेसिस्ट का लक्षणीकरण. IEEE Transactions on Electron Devices 22(7), 445–452 (1975). DOI 10.1109/T-ED.1975.18159 – एक्सपोज़र का गतिज विवरण, डिल पैरामीटर A, B, C।
3. Xu, J., et al.: VUV/O₃ सक्रियण के माध्यम से Si/Si और क्वार्ट्ज़/क्वार्ट्ज़ के निम्न-तापमान प्रत्यक्ष आबंधन के लिए क्रियाविधियाँ. RSC Advances 8, 11528–11535 (2018). DOI 10.1039/C7RA13095C – 172 nm सक्रियण, संपर्क कोण, आबंधन शक्ति, खुरदरापन सीमा।
4. CIE 220:2016, यूवी विकिरणमापियों की लक्षणीकरण और अंशांकन विधि, तथा CIE S 017/E:2020 (ILV; DIN 5031-7:1984 के अनुसार पूर्ववर्ती जर्मन वर्गीकरण को बिना किसी उत्तराधिकारी के वापस ले लिया गया है) – यूवी वर्णक्रमीय परासों की परिभाषा, वर्णक्रमीय बेमेल, यूवी विकिरणमापियों के लिए अंशांकन और लक्षणीकरण विधियाँ।
5. ISO 19403-2, भिगोने योग्यता – संपर्क कोण मापकर ठोस सतहों की मुक्त पृष्ठ ऊर्जा का निर्धारण, तथा DIN EN ISO/IEC 17025:2018-03, परीक्षण और अंशांकन प्रयोगशालाओं की सक्षमता हेतु सामान्य आवश्यकताएँ – सतह मूल्यांकन और अनुरेखणीय विकिरण मापन के लिए मानक आधार।
6. SEMI, अर्ध-वार्षिक कुल सेमीकंडक्टर उपकरण पूर्वानुमान (2026), WSTS सेमीकंडक्टर बाज़ार पूर्वानुमान, वसंत 2026 और Yole Group, उन्नत पैकेजिंग उद्योग की स्थिति (2025) – फ्रंट-एंड, बैक-एंड और उन्नत-पैकेजिंग निवेश के लिए बाज़ार संकेतक; प्रत्येक को उसके वर्ष सहित उद्धृत किया गया है।

वेफरों की यूवी ओज़ोन सफाई कैसे काम करती है?
लघु-तरंगदैर्घ्य यूवी विकिरण कार्बनिक अधिशोषित पदार्थों में आबंधों को तोड़ता है और साथ ही वायु में मौजूद ऑक्सीजन से ओज़ोन तथा परमाणविक ऑक्सीजन उत्पन्न करता है। ये अभिक्रियाशील स्पीशीज़ हाइड्रोकार्बन को CO₂ और H₂O में ऑक्सीकृत कर देती हैं। यह प्रक्रिया शुष्क, संपर्करहित और कम-कण वाली है; परिणाम घटते जल संपर्क कोण और बढ़ती सतह ऊर्जा के रूप में सामने आता है।

सेमीकंडक्टर सतहों की यूवी सफाई के लिए कौन-सी तरंगदैर्घ्य उपयुक्त है?
निम्न-दाब पारद लैंप से प्राप्त 185/254 nm संयोजन मुख्यतः ओज़ोन निर्माण और ओज़ोन प्रकाशअपघटन के माध्यम से अप्रत्यक्ष रूप से कार्य करता है और बड़ी कार्य दूरी की अनुमति देता है। 172 nm पर ज़ीनॉन एक्साइमर विकिरण इसके अतिरिक्त प्रत्यक्ष रूप से भी कार्य करता है, क्योंकि इसकी 7.2 eV की फोटॉन ऊर्जा C–C, C–H और C–O की आबंध ऊर्जाओं से अधिक होती है। जब ओज़ोन से बचना हो तो 222 nm एक विकल्प है।

172 nm पर सफाई अधिक दूरी पर विफल क्यों हो जाती है?
आणविक ऑक्सीजन 172 nm पर प्रबल रूप से अवशोषित करती है। मानक परिस्थितियों में वायु में विकिरण तीव्रता लगभग 4 mm के बाद 1/e तक और लगभग 10 mm के बाद दसवें हिस्से तक घट जाती है। साथ ही, तब अभिक्रियाशील ऑक्सीजन सतह पर उत्पन्न नहीं होती। इसलिए सामान्य कार्य दूरी 1 से 3 mm तक होती है।

फोटोरेसिस्ट के यूवी विकिरणन के लिए कितनी विकिरण मात्रा आवश्यक है?
विकिरण मात्रा रेसिस्ट प्रकार, परत मोटाई, सब्सट्रेट परावर्तन और स्रोत वर्णक्रम पर निर्भर करती है। पतले i-line पॉज़िटिव रेसिस्ट को मास्क अलाइनर में सामान्यतः 65 से 110 mJ/cm² तक की आवश्यकता होती है, जबकि पुनर्वितरण परतों के लिए मोटी-फिल्म रेसिस्ट को लगभग 180 mJ/cm² की आवश्यकता होती है। ऐसे मान केवल उस वर्णक्रम के साथ ही स्थानांतरणीय होते हैं जिसके लिए वे निर्धारित किए गए थे।

विकिरण तीव्रता और विकिरण उद्भासन में क्या अंतर है?
mW/cm² में विकिरण तीव्रता उस क्षण पहुँचने वाली प्रति इकाई क्षेत्रफल विकिरण शक्ति को दर्शाती है। mJ/cm² में विकिरण मात्रा समय के साथ इसका समाकल है। प्रथम-क्रम प्रकाश अभिक्रियाओं के लिए विकिरण मात्रा रूपांतरण निर्धारित करती है। जैसे ही विसरण या तापीय प्रक्रियाएँ शामिल होती हैं, विकिरण तीव्रता एक स्वतंत्र प्राचल बन जाती है। विकिरण तीव्रता, विकिरण मात्रा और फ्लुएंस औपचारिक रूप से किस प्रकार भिन्न होते हैं, यह विकिरणमितीय राशियों के अवलोकन में बताया गया है।

प्रक्रिया का आकलन करने के लिए विद्युत लैंप शक्ति पर्याप्त क्यों नहीं है?
विद्युत शक्ति का केवल एक भाग ही संबंधित वर्णक्रमीय परास के उपयोगी विकिरण में परिवर्तित होता है, और उसका भी केवल एक भाग ही घटक की सतह तक पहुँचता है। परावर्तक का जीर्णन, खिड़की का धुंधलापन, दूरी और प्रक्रिया वातावरण में अवशोषण गुणात्मक रूप से प्रभाव डालते हैं। अपरिवर्तित विद्युत शक्ति पर्याप्त विकिरण मात्रा हानि की संभावना को खारिज नहीं करती। शक्ति रेटिंग सिद्धांततः एक मापन राशि क्यों नहीं है, यह विकिरणमितीय राशियों के अंतर्गत बताया गया है।

उत्पादन उपकरणों में यूवी विकिरण मात्रा को कैसे मापा जाता है?
सबसे पहले स्रोत को प्रक्रिया ज्यामिति में वर्णक्रमीय रूप से अभिलक्षित किया जाता है और प्रक्रिया बिंदु तथा स्थायी सेंसर स्थिति के बीच संबंध निर्धारित किया जाता है। इसके बाद एक निश्चित स्थिति पर लगा अंशांकित ब्रॉडबैंड सेंसर नियमित निगरानी संभालता है। जीर्णन प्रवृत्तियों और प्रक्रिया विचलनों को प्रदर्शित करने में सक्षम होने के लिए विकिरण मात्रा को प्रति घटक संग्रहीत किया जाता है।

वर्णक्रमीय मापन कब अनिवार्य रूप से आवश्यक है?
स्रोत के प्रथम अभिलक्षण के समय, पारद लैंप और यूवी LED जैसी विभिन्न प्रौद्योगिकियों की तुलना करते समय, रेसिस्ट या फोटोइनिशिएटर बदलते समय, और जब वर्णक्रम में जीर्णन के कारण बदलाव की आशंका हो। इन मामलों में ब्रॉडबैंड मापन कई दसियों प्रतिशत की व्यवस्थित त्रुटियों को छिपा सकता है।
