प्रयोगशाला यूवी विकिरणमापी RMD Touch
RMD Touch एक प्रयोगशाला यूवी विकिरणमापी है जो दो सेंसर तक का उपयोग करते हुए यूवी विकिरण तीव्रता, यूवी विकिरण मात्रा और प्रदीप्ति की एक साथ माप के लिए है। प्रत्येक चैनल 24-बिट ADC और बहु-चरणीय प्रवर्धन का उपयोग करता है; विशिष्ट मापन सीमाएँ 0 से 10 W/cm² तक, विकिरण मात्रा 100 MJ/cm² तक और 0 से 5,00,000 lx तक हैं। इसे 5-इंच टच डिस्प्ले के माध्यम से संचालित किया जाता है, और मापन श्रृंखलाएँ USB स्टिक पर लिखी जाती हैं।
इसमें नवीनतम तकनीकें शामिल हैं जैसे कैपेसिटिव टच डिस्प्ले, परिशुद्ध ADC, डेटा भंडारण, रिमोट अपडेट क्षमता और भी बहुत कुछ। इससे RMD Touch बाज़ार में सबसे शक्तिशाली मल्टीचैनल यूवी विकिरणमापियों में से एक बन जाता है, जिसमें उच्चतम शुद्धता, विश्वसनीयता और मॉड्यूलर विस्तार जैसी उत्कृष्ट विशेषताएँ हैं।
RMD Touch कई सेंसरों के साथ एक साथ माप और विकिरण तीव्रता तथा विकिरण मात्रा की रिकॉर्डिंग की अनुमति देता है।
प्रत्येक सेंसर चैनल में एक उच्च-परिशुद्धता 24-बिट ADC और बहु-चरणीय प्रवर्धन है ताकि 7 कोटि तक की व्यापक गतिशील रेंज प्राप्त की जा सके। सभी चैनलों की माप एक साथ की जाती है। अंशांकन और सेंसर जानकारी सेंसर में स्थायी रूप से संग्रहीत रहती है और स्वतः RMD Touch को स्थानांतरित हो जाती है। इससे RMD Touch सभी प्रयोगशाला अनुप्रयोगों के लिए एक आदर्श मापन उपकरण बन जाता है।
RMD Touch में सेंसरों की एक विस्तृत श्रृंखला भी उपलब्ध है। ये रेडियोमेट्रिक सेंसर दीर्घकालिक रूप से स्थिर, मज़बूत और कई अनुप्रयोगों के लिए उपयुक्त हैं।
सेंसरों को प्रयोगशाला यूवी विकिरणमापी RMD Touch के साथ-साथ मोबाइल यूवी विकिरणमापियों RMD और RMD Pro से भी जोड़ा जा सकता है।
अनुप्रयोग:
- यूवी विकिरणमिति
- मंद-प्रकाश संसूचन
- LED माप
- जीवाणुनाशक UVC विकिरण और विसंक्रमण (UVGI)
- प्रकाशिक जोखिम विश्लेषण
- जीवनकाल माप
- पादप प्रकाश-जीवविज्ञान
- फोटोथेरेपी
- यूवी क्योरिंग (पराबैंगनी उपचारण)
- और कई अन्य
प्रकाशिक मापन प्रणालियों में आमतौर पर विकिरणमापी, फिल्टर और कोसाइन-संशोधित प्रकाशिकी वाला एक सेंसर, तथा एक अंशांकन शामिल होता है जो संबंधित इकाइयों में प्रत्यक्ष पठन की अनुमति देता है। सेंसर मेमोरी में सभी सेंसर पहचान और अंशांकन इतिहास संग्रहीत रहता है। सेंसर में एक तापमान सेंसर भी होता है।
RMD Touch को एक उच्च-रिज़ॉल्यूशन कैपेसिटिव टचस्क्रीन द्वारा संचालित किया जाता है। एक शक्तिशाली Cortex ARM प्रोसेसर स्थायित्व और रिमोट अपडेट क्षमता सुनिश्चित करता है। इसका मतलब है कि नए फ़ंक्शन सीधे स्थल पर स्थापित किए जा सकते हैं।
RMD Touch और PC सॉफ्टवेयर Windows 10/11 संगत हैं। पूर्णतः डिजिटल इंटरफ़ेस USB के माध्यम से PC के साथ संचार करता है।

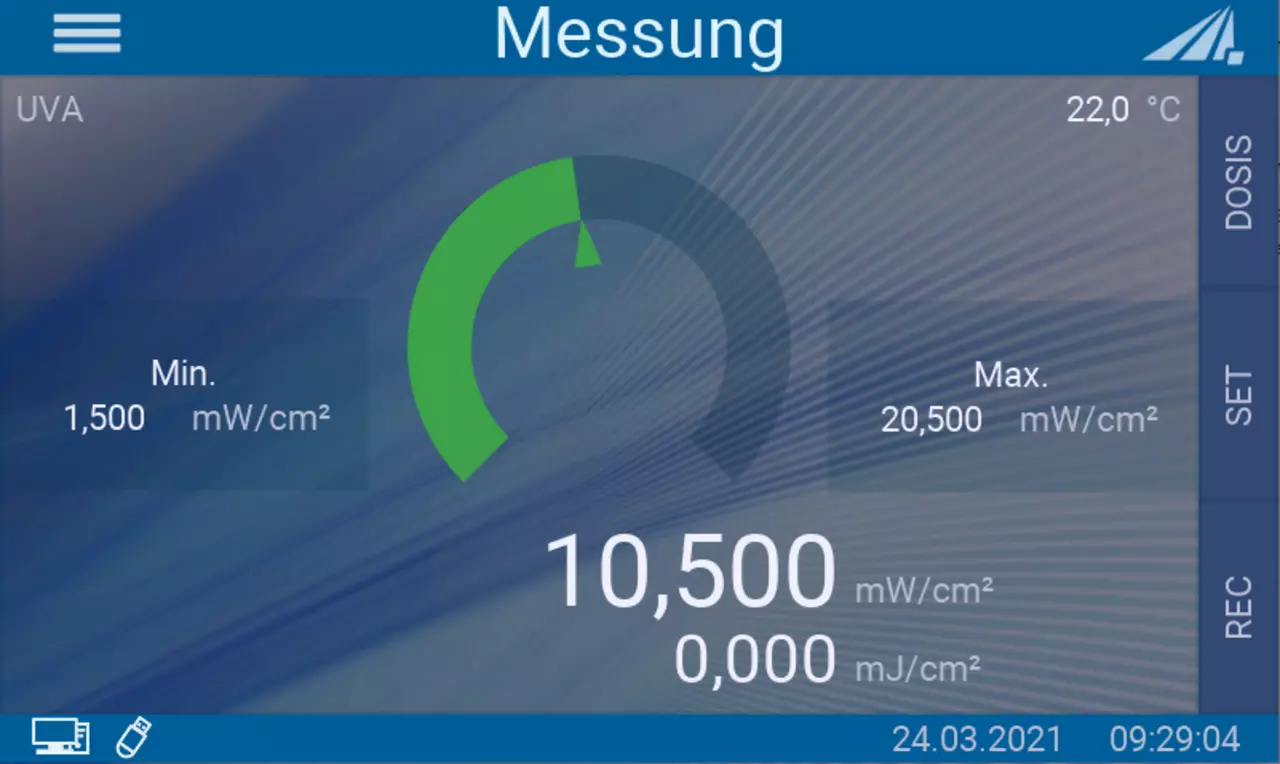

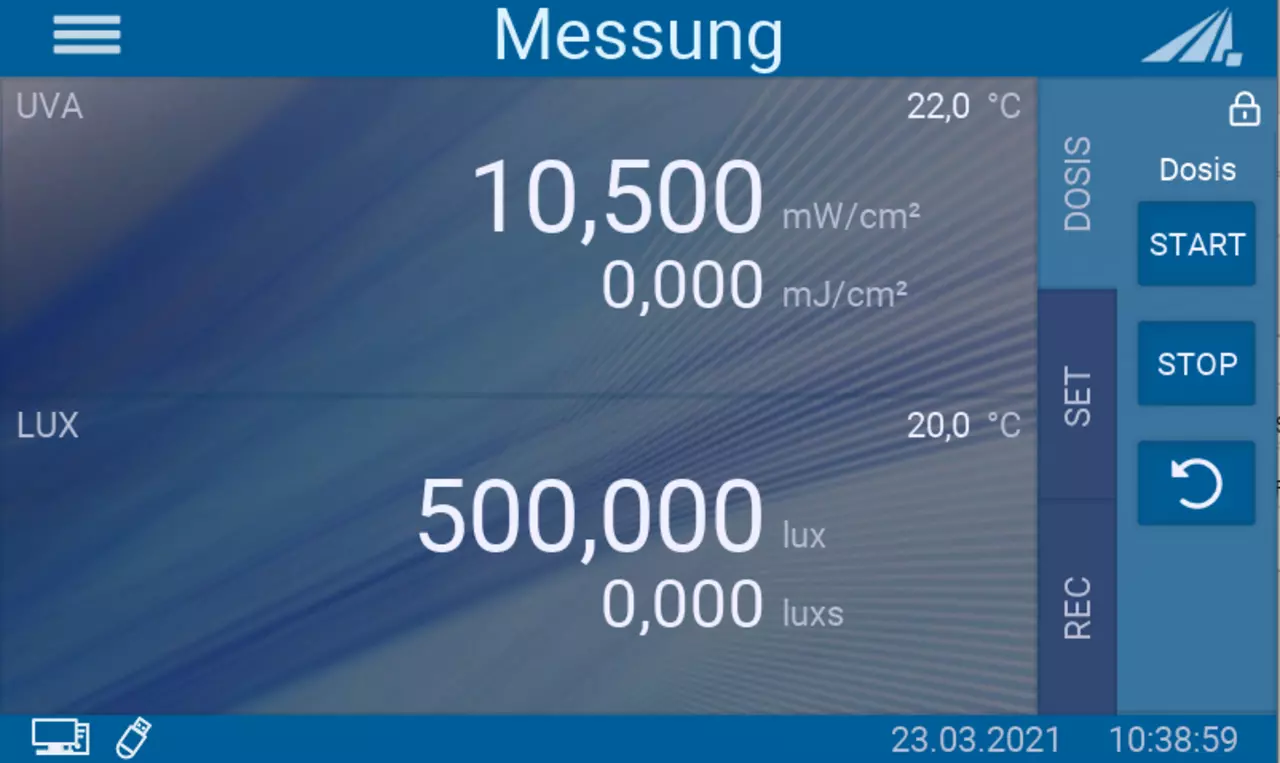

मूल्यांकन और इकाइयाँ, जैसे W/m², µW/cm², J/m², lux और klx, समायोज्य हैं। संख्यात्मक और ग्राफ़िकल एकल तथा बहु-चैनल माप, ऑसिलोग्राम और डेटा लॉगर माप जैसे min/max तथा अन्य माप मोड स्पष्ट रूप से प्रदर्शित होते हैं। पैरामीटरीकरण सीधे RMD Touch पर सहज रूप से किया जाता है और यह पासवर्ड-संरक्षित है।
RMD Touch को प्रयोगशाला, फार्मास्युटिकल और औद्योगिक वातावरण में आसानी से उपयोग किया जा सकता है। संबंधित सॉफ्टवेयर के साथ, RMD Touch को PC से नियंत्रित किया जा सकता है। यह मीटर एक बार में 1,000 दिनों तक मापन डेटा को सीधे USB स्टिक पर रिकॉर्ड करता है।
तकनीकी डेटा में दिए गए रिज़ॉल्यूशन प्रदर्शन रिज़ॉल्यूशन हैं। वास्तविक संसूचन सीमा सेंसर की नॉइज़ इक्वीवैलेंट पावर द्वारा निर्धारित होती है और चयनित मापन सीमा पर निर्भर करती है; उच्च-संवेदनशीलता वाले सेंसरों के लिए यह सामान्यतः लगभग 25 µW/m² होती है।
| उत्पाद प्रकार | यूवी मीटर: टच डिस्प्ले, ऑसिलोस्कोप फ़ंक्शन और दीर्घकालिक रिकॉर्डिंग सहित प्रयोगशाला यूवी विकिरणमापी |
| वर्णक्रमीय सीमा | इंटरचेंजेबल सेंसर पर निर्भर: UVC 200–280 nm, UVB 280–315 nm, UVA 315–400 nm, UVA+ 330–455 nm, UVBB 230–400 nm, VISB 400–480 nm, LUX 380–780 nm, V(λ) |
| मापन सीमा | 0–10 W/cm²; 0–1 W/cm²; विकिरण मात्रा मापन सीमा: 0–100 MJ/cm² |
| अंशांकन अनिश्चितता (सामान्यतः) | 4.5–6.0 % (k = 2) |
| आउटपुट / इंटरफ़ेस | सेंसर कनेक्शन: 2; PC इंटरफ़ेस: USB 2.0 |
| समय विभेदन | डेटा रिकॉर्डिंग दर: समायोज्य: 1 s–1 h |
| अंशांकन | फ़ैक्ट्री अंशांकन, ISO 17025 अंशांकन वैकल्पिक (DIN EN ISO/IEC 17025:2018) |
| मानक / दिशानिर्देश | DIN EN 62471:2009-03 |
| के लिए उपयुक्त | फोटोबायोलॉजी और जैव प्रौद्योगिकी; प्रकाश व्यवस्था, LED और डिस्प्ले; फोटोवोल्टिक्स और सौर सिमुलेशन; फार्मा और प्रकाश स्थायित्व |
| के लिए उपयुक्त नहीं | वर्णक्रमीय रूप से विभेदित मापन (शिखर तरंगदैर्घ्य, बैंडविड्थ); 60 °C से अधिक सेंसर तापमान; पानी के नीचे या दबाव में उपयोग; 172 nm पर VUV मापन |
| डेटाशीट संशोधन | Rev. 2026-09-08 (E_RMD_Touch.pdf) |
ऊपर बताई गई अंशांकन अनिश्चितता, अंशांकन की विस्तारित अनिश्चितता (k = 2, विश्वास स्तर लगभग 95 %) है और यह अंशांकन स्रोत तथा अंशांकन स्थितियों पर लागू होती है। उपयोग के दौरान मापन अनिश्चितता अधिक होती है: वास्तव में उपयोग किए गए स्रोत पर वर्णक्रमीय बेमेल, सेंसर तापमान, अंशांकन के बाद से जीर्णन तथा स्रोत से दूरी और संरेखण इसमें और जुड़ जाते हैं। ये किस प्रकार मिलकर एक अनिश्चितता बजट बनाते हैं, यह यूवी मापन में मापन अनिश्चितता के अंतर्गत बताया गया है।
RMD Touch तकनीकी डेटा
| सेंसर विशिष्टता | 24 bit, फुल डिजिटल |
| सेंसर कनेक्शन | 2 |
| डिस्प्ले | कैपेसिटिव टच डिस्प्ले |
| 5" WVGA | |
| डिस्प्ले आउटपुट | विकिरण तीव्रता + विकिरण मात्रा |
| ऑसिलोस्कोप दृश्य | |
| न्यूनतम/अधिकतम विकिरण तीव्रता | |
| सापेक्ष दृश्य | |
| आयाम | 185 × 251 × 100 mm |
| मेन्स कनेक्शन | 100–240 V, 50/60 Hz |
| विद्युत शक्ति | 20 W |
| प्रचालन तापमान | 5 से 60 °C तक |
| भंडारण तापमान | -10 से 60 °C तक |
| आर्द्रता | < 80%, संघनन रहित |
| डेटा रिकॉर्डिंग दर | समायोज्य: 1 s - 1 h |
| रिकॉर्डिंग अवधि | > 24,000 h |
| पीसी इंटरफ़ेस | USB 2.0 |
| मेमोरी इंटरफ़ेस | 1 x USB स्टिक (32 GB तक) |
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
| UVA+ | 330–455 nm |
| UVBB (ब्रॉडबैंड) | 230–400 nm |
| VISB | 400–480 nm |
| LUX | 380–780 nm, V(λ) |
| NDT (365 nm + LUX) | 315–400 nm, 380–780 nm |
| एरिथेमा + UVA | 200–400 nm, Ery(λ) |
| वर्णक्रमीय परास | UVA, UVA+, UVBB |
| मापन परास, विशिष्ट | 0–10 W/cm² |
| विभेदन | 1 µW/cm² |
| वर्णक्रमीय परास | UVB, UVC, VISB |
| मापन परास, विशिष्ट | 0–1 W/cm² |
| विभेदन | 0.1 µW/cm² |
| व्यावसायिक सुरक्षा प्रमाण हेतु अनुशंसित | UVC, एरिथेमा + UVA उच्च-संवेदनशीलता मापन परास 0–10 mW/cm² के साथ, विभेदन 0.001 µW/cm² |
| विकिरण मात्रा मापन परास | 0–100 MJ/cm² |
| प्रदीप्ति, मापन परास | 0–5,00,000 lx |
| विभेदन | 0.001 lux |
| गतिक परास | 1 : 10⁷ |
| AD परिवर्तन | 24 bit |
| तापमान सेंसर | एकीकृत |
| आयाम | Ø 40 mm, h 35 mm |
| प्रकाशिक सतह | Ø 7 mm |
| वज़न | 160 g |
| संयोजक केबल | 1.8 m |
| प्रचालन तापमान | 0 से 60 °C तक |
| भंडारण तापमान | -10 से 60 °C तक |
| आर्द्रता | 80 % से कम, संघनन रहित |
| अंशांकन अनिश्चितता (सामान्यतः) | 4.5–6.0 % (k = 2) |
| रैखिकता त्रुटि | < 1 % |
| प्रति वर्ष जीर्णन | < 3 % |
अक्सर पूछे जाने वाले प्रश्न: RMD Touch
RMD Touch एक मेन्स विद्युत आपूर्ति से चलने वाला बेंच-टॉप उपकरण है, जो उन मापन स्टेशनों के लिए है जहाँ माप स्थायी रूप से चलता रहता है: प्रयोगशाला में लैंप परीक्षण, कई दिनों तक चलने वाले जीर्णन परीक्षण या गुणवत्ता आश्वासन में फोटोथेरेपी उपकरण। यह बिना बैटरी बदले रिकॉर्ड करता है, टच डिस्प्ले पर मापन श्रेणी दिखाता है और झिलमिलाते या स्पंदित स्रोतों के लिए ऑसिलोस्कोप फंक्शन रखता है। RMD Pro जैसे हैंडहेल्ड उपकरण मोबाइल जाँच के लिए बनाए गए हैं।
RMD Touch में दो सेंसर कनेक्शन हैं और यह दोनों डिजिटल सेंसरों को एक साथ मापता है, उदाहरण के लिए किसी वेदरिंग लैंप पर UVA और UVB, या किसी कक्ष की दो स्थितियों पर विकिरण तीव्रता। सापेक्ष मापन एक चैनल को संदर्भ के रूप में निर्धारित करता है और दूसरे का विचलन प्रतिशत में दर्शाता है, जिससे समरूपता जाँच तेज़ हो जाती है।
हाँ। 24-बिट डिजिटल सेंसरों और 0.001 µW/cm² के विभेदन के साथ, यह उपकरण संलग्न यूवी उपकरणों की आवारा विकिरण और रिसाव विकिरण को पकड़ लेता है, जैसा कि DIN EN 62471:2009-03 के अनुसार सुरक्षा आकलन के लिए मापा जाता है। ऐसे मापन के लिए सेंसर को डार्क ऑफ़सेट के साथ प्रचालित किया जाना चाहिए और परिवेशी प्रकाश को ध्यान में रखा जाना चाहिए; V(λ) भारण वाला LUX सेंसर दृश्य घटक को अलग से रिकॉर्ड करने में सहायक होता है।
अंशांकन प्रमाणपत्र में विस्तारित अंशांकन अनिश्चितता k = 2 के साथ बताई जाती है; RMD Touch के लिए यह सामान्यतः 4.5–6.0 % है। उपयोग के दौरान मापन अनिश्चितता अधिक होती है, क्योंकि वास्तव में उपयोग किए गए स्रोत पर वर्णक्रमीय बेमेल, सेंसर तापमान, जीर्णन और मापन ज्यामिति इसमें जुड़ जाते हैं। ये किस प्रकार मिलकर एक अनिश्चितता बजट बनाते हैं, इसकी जानकारी यूवी मापन में मापन अनिश्चितता के अंतर्गत दी गई है।
अनुप्रयोग नोट्स
यूवी निम्न-दाब लैंप और UVC अमलगम लैंप सामान्यतः 200 mW/cm² से कम विकिरण तीव्रता तक पहुँचते हैं। इसके विपरीत, HP-120i जैसे यूवी स्पॉट लाइट स्रोत कुछ W/cm² की सीमा में होते हैं।
यूवी LED, उदाहरण के लिए, 365, 385, 395 या 405 nm पर उत्सर्जित करते हैं। इन्हें मापने के लिए UVA+ सेंसर विकसित किया गया था - यह 330 से 455 nm तक को कवर करता है और इस प्रकार एक ही संवेदनशीलता वक्र के साथ सामान्य LED तरंगदैर्घ्यों को समाहित करता है।
चिकित्सा अनुप्रयोगों के लिए, प्रक्रिया विश्वसनीयता और अंशांकन सर्वोपरि हैं। हमारे सेंसर दीर्घावधि में स्थिर होते हैं और पुनः अंशांकित किए जा सकते हैं; मरम्मत और स्पेयर-पार्ट्स सेवा कई वर्षों तक उपलब्ध रहती है। विभिन्न यूवी उत्सर्जकों वाले अनुप्रयोगों को हमारे विकिरणमापी (रेडियोमीटर) सेंसर से पुनरुत्पादनीय ढंग से मापा जा सकता है। जहाँ सभी वर्णक्रमीय परास एक साथ मापने हों, वहाँ UVpad सही विकल्प है।
जोखिम मूल्यांकन और व्यावसायिक सुरक्षा से संबंधित विचारों के लिए, DIN EN 14255-1:2005 कृत्रिम प्रकाशिक विकिरण के प्रति व्यक्तिगत उद्भासन के मापन और मूल्यांकन को नियंत्रित करता है। मानक में स्वयं कोई सीमा मान नहीं दिए गए हैं - ये निर्देश 2006/25/EC on artificial optical radiation में दिए गए हैं, जिसे राष्ट्रीय कानून में परिवर्तित किया गया है। UVA विकिरण के लिए वहाँ सीमा 104 J/m² है।
ऐसे मापनों के लिए सेंसर पर्याप्त रूप से संवेदनशील होने चाहिए। उदाहरण के लिए, UVA या UVB में से एक सेंसर चुनें जिसकी मापन सीमा 0 से 2 mW/cm² तक हो।
प्रक्रिया मॉनिटरिंग के लिए, सेंसर की वर्णक्रमीय परिसर यूवी अनुप्रयोग के अनुरूप होती है और इसलिए सामान्यतः फोटोइनिशिएटर के अनुरूप होती है। बताए गए मापन परिसर हमारी सिफारिशें हैं; इन्हें ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कृपया इस बारे में हमसे पूछें या अपने ऑर्डर के साथ आवश्यक मापन परिसर बताएं।
RMD Touch और RMD Pro की तुलना
| फ़ंक्शन | RMD Touch | RMD Pro |
|---|---|---|
| चैनलों की संख्या | 2 | 2 |
| विकिरण तीव्रता, विकिरण मात्रा और तापमान माप | हाँ | हाँ |
| ऑसिलोस्कोप दृश्य | हाँ | – |
| सापेक्ष दृश्य | हाँ | – |
| स्क्रीनशॉट USB स्टिक पर सहेजे जा सकते हैं | हाँ | – |

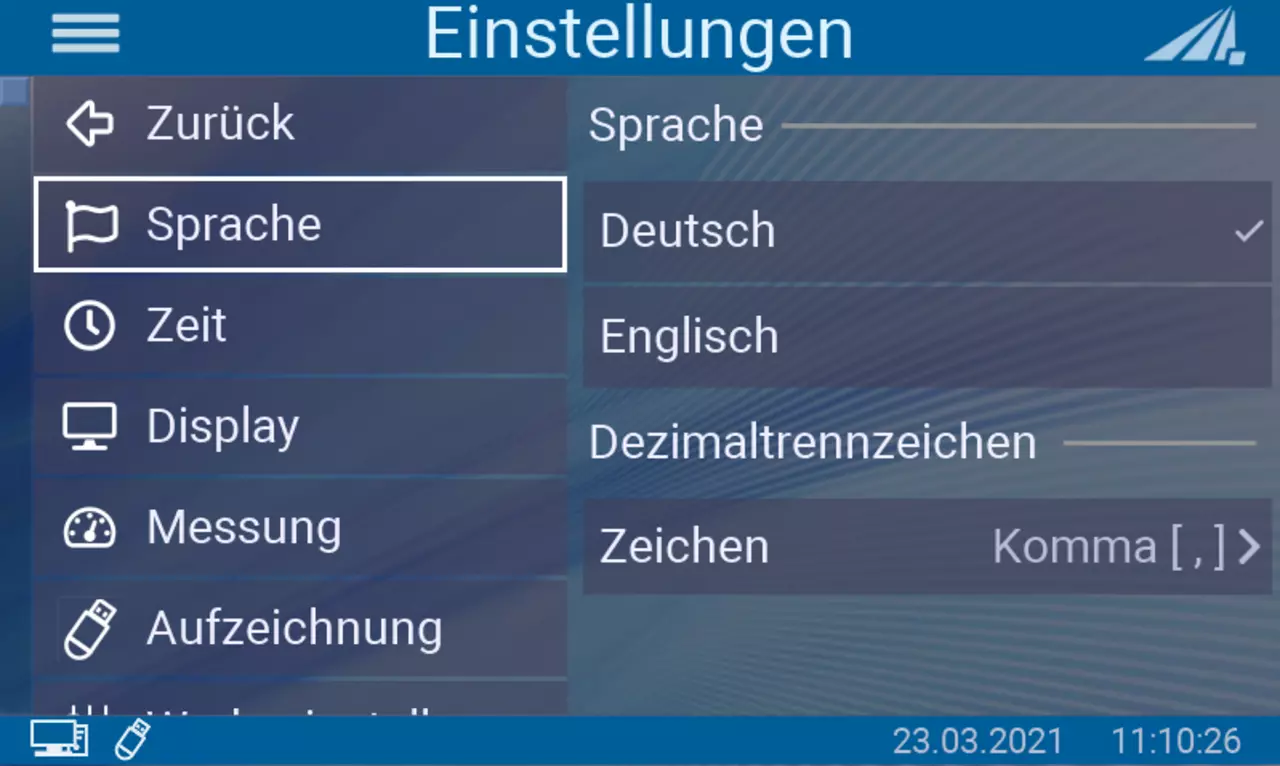

| जर्मन / अंग्रेज़ी भाषा स्विचिंग | हाँ | हाँ |
| मेमोरी | 32 GB तक USB स्टिक | 8 GB SD कार्ड |
| मापों की रिकॉर्डिंग | हाँ | हाँ |
| रीयल-टाइम घड़ी | हाँ | हाँ |
| पीसी से रिमोट नियंत्रण | हाँ | हाँ |
| आसान फ़र्मवेयर अपग्रेड | हाँ | हाँ |
दोनों उपकरण समान सेंसरों के साथ काम करते हैं और विकिरण तीव्रता, विकिरण मात्रा और तापमान मापते हैं। अंतर डिस्प्ले और मेमोरी में है।
एक साथ दो सेंसर

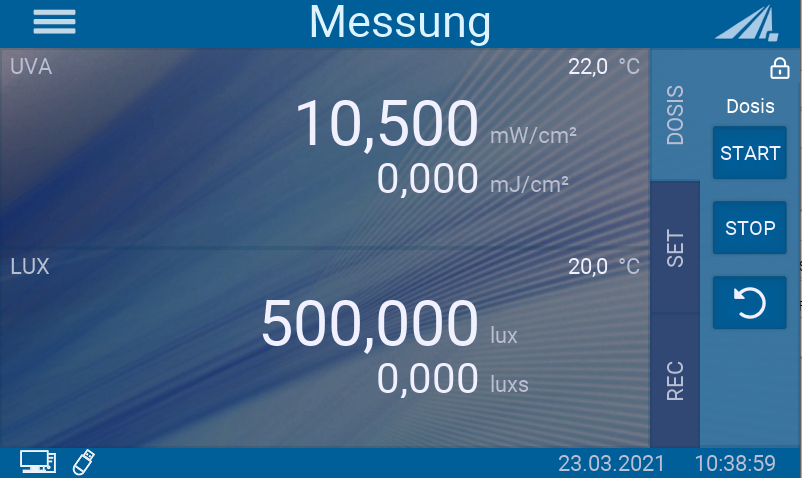

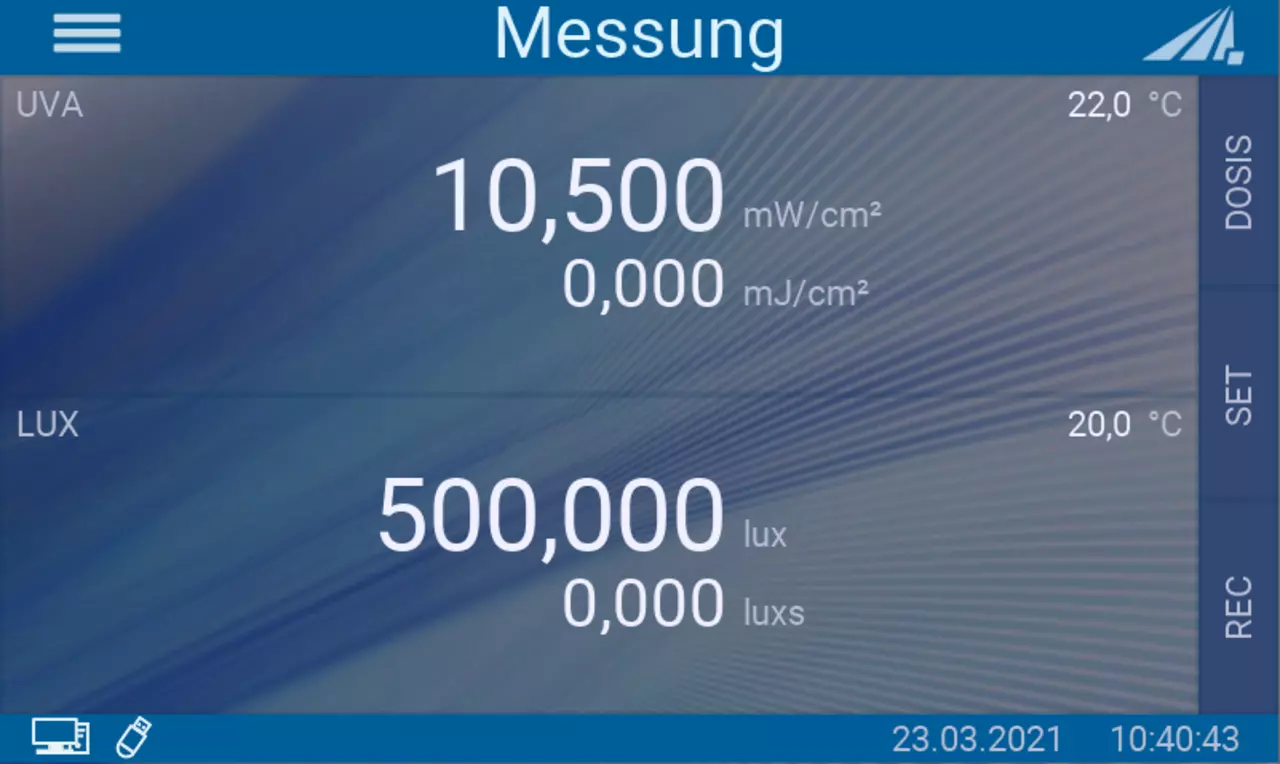

RMD Touch एक साथ दो सेंसर चलाता है – प्रत्येक 24-बिट चैनल पर एक, दोनों 5-इंच टच डिस्प्ले पर एक साथ पढ़े जा सकते हैं। यही हैंडहेल्ड उपकरण से अंतर है: एक के बाद एक के बजाय एक ही पास में दो वर्णक्रमीय परास या दो मापन बिंदु।
चैनल पर कौन-सी श्रृंखला होगी, यह खुला है। RMD Pro पर उपयोग किए गए समान अंशांकित मापन हेड जोड़े जा सकते हैं; कम कुल ऊँचाई या उच्च तापमान के लिए अन्य सेंसर श्रृंखलाएँ उपलब्ध हैं। डिज़ाइनों का अवलोकन ऑर्डर नंबरों के साथ आगे नीचे दिया गया है।
LED में किस राशि के लिए कौन-सा उपकरण आवश्यक है – विकिरणमापी, स्पेक्ट्रोरेडियोमीटर या समाकलन गोला – इसकी तुलना स्पेक्ट्रम और विकिरण तीव्रता के लिए LED मापक यंत्र पृष्ठ पर की गई है।
ऑर्डर नंबर, आपूर्ति का दायरा, सहायक उपकरण और संस्करण
| संस्करण | ऑर्डर नंबर |
|---|---|
| RMD Touch | 814405 |
डिलीवरी के दायरे में शामिल हैं: विकिरणमापी, पावर सप्लाई यूनिट, एक USB केबल, मैनुअल और अनुप्रयोग के अनुरूप एक सेंसर। अंशांकन PTB मानकों के अनुरूप अनुरेखणीय है, जिसके साथ फैक्ट्री अंशांकन प्रमाणपत्र और वैकल्पिक रूप से ISO 17025 अंशांकन प्रमाणपत्र दिया जाता है।
| वर्णक्रमीय परास | ऑर्डर संख्या |
|---|---|
| UVC | 814410 |
| UVB | 814420 |
| UVA | 814432 |
| UVA+ | 814447 |
| UVBB (ब्रॉडबैंड) | 814412 |
| VISB | 814443 |
| LUX | 814461 |
| NDT (365 nm + LUX) | 814491 |
| एरिथेमा + UVA | 814470 |
RMD Touch के सेंसर वही हैं जो RMD और RMD Pro के हैं। इन्हें PTB तक मापीय अनुरेखणीयता के साथ अंशांकित किया जाता है और इनका पुनर्अंशांकन किया जा सकता है।
| डिज़ाइन | इसके लिए उपयुक्त |
|---|---|
| रेडियोमीटर सेंसर | अधिकांश अनुप्रयोगों के लिए सार्वभौमिक सेंसर |
| XT सेंसर | उच्च विकिरण तीव्रता और उच्च तापमान |
| FLT | PLC कनेक्शन और सतत निगरानी |
सभी डिज़ाइन RMD Touch से जोड़े जा सकते हैं। कुछ अनुप्रयोगों के लिए - जहाँ केवल कम कुल ऊँचाई उपलब्ध है या उच्च तापमान पर - हम अन्य सेंसर श्रृंखलाओं में से किसी एक की अनुशंसा करते हैं।
| सेवा | ऑर्डर नंबर |
|---|---|
| फ़ैक्टरी अंशांकन | 710000 |
| ISO 17025 अंशांकन | 17025 |
हमारी अपनी अंशांकन प्रयोगशाला में मान्यताप्राप्त ISO 17025 अंशांकन और परीक्षण। डिलीवरी के समय उपकरण पहले से ही फ़ैक्टरी-अंशांकित होता है।
RMD विकिरणमापी का उपयोग करने वाले प्रकाशन
हम इस विशेष उपकरण के लिए अलग ग्रंथ सूची नहीं रखते हैं – प्रकाशनों में आमतौर पर मॉडल नहीं, बल्कि उत्पाद श्रृंखला का नाम दिया जाता है। यहाँ वे 10 नवीनतम कार्य सूचीबद्ध हैं जिनमें RMD विकिरणमापी का उपयोग किया गया था।
Downloads
डेटा शीट जर्मन और अंग्रेज़ी में उपलब्ध हैं। अंग्रेज़ी संस्करण मान्य है।
