Pinta-LED-sarja SFL-UV

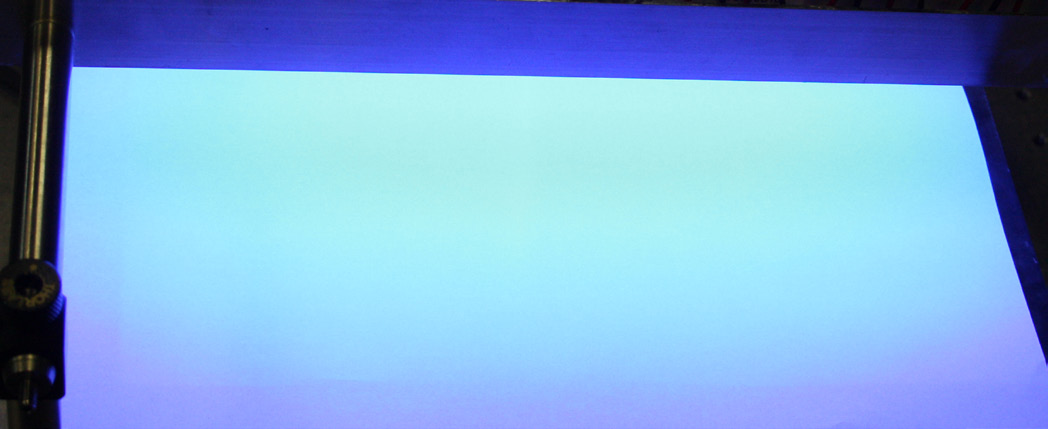

Yleiset tekniset tiedot osoittavat tasaisuuden olevan tyypillisesti yli 90 % 10 mm:n etäisyydellä säteilyikkunasta, keskihajonnan ollessa 5 %. Alue säilyy tasaisesti säteilytettynä myös suuremmalla etäisyydellä - valokuvassa on SFL-UV-L ECO -valaisin, jossa on 385 nm:n UV-LEDit.

Nämä ovat suuntaa antavia arvoja: ne riippuvat säteilyalueesta, aallonpituudesta, tehotasosta ja etäisyydestä. Mitä suurempi etäisyys, sitä laajempi säteilytetty alue ja sitä pienempi irradianssi.

LedControl-yksikköä voidaan ohjata takana olevan ohjelmointiliitännän kautta - tarpeen mukaan USB, RS485 tai RS232. Viestinnässä käytetään ASCII-muotoa, tässä esimerkkinä "kytke päälle":

• ohjain lähettää: LOnOff:1!
• LedControl vastaa: LOnOff: 1 (CRC-16)

Kutakin kanavaa voidaan ohjata erikseen. LedControl lähettää tietoa vain, kun ohjain sitä pyytää, ja mielivaltainen määrä LedControl-yksiköitä voidaan kytkeä kaskadiin.

PLC-liitäntävaihtoehdon avulla asetetaan ja kysytään LED-teho (0–10 V), päälle- ja poiskytkentä (liipaisintulo 24 V) sekä tila (liipaisinlähtö 24 V). Vaihtoehdon vahvat signaalit soveltuvat helppoon integrointiin tuotantolaitokseen.

Ohjaus käyttää lyhyitä ASCII-komentoja. Valikoima:

Jos säteilijän mukana toimitetaan ohjelmointirajapinta, mukana on esimerkkiohjaus­ohjelmisto, jolla testaus voidaan aloittaa välittömästi. Testaus- ja ohjausohjelmisto näyttää kanavat intensiteetteineen ja tiloineen, kytkee niitä yksitellen, asettaa ajastimet ja esiasetukset sekä kirjaa laitteen kanssa käydyn viestinnän.

Koneiden turvallisuuden varmistamiseksi ja konedirektiivin 2006/42/EY vaatimusten täyttämiseksi ohjausjärjestelmiin tarvitaan turvatoimintoja. Yleensä vaadittu suoritustaso PLr määritetään kullekin turvatoiminnolle. Tässä kohtaa alkaa UV-asennusten ensimmäinen vaikeus: on määritettävä vamman vakavuus, altistumisen esiintymistiheys ja kesto sekä UV-vaaran välttäminen.

Lyhyellä aikavälillä ihon UV-altistus johtaa eryteemaan, elastoosiin ja ihosyöpään; silmän altistuminen voi johtaa fotokeratiittiin, sidekalvotulehdukseen ja kaihin muodostumiseen. Ihosyöpä on vakava ja tavallisesti irreversiibeli vamma.

Keinotekoista optista säteilyä koskeva direktiivi 2006/25/EY sallii säännöllisen altistumisen enintään 30 J/m²:n päivittäiseen altistusrajaan asti. Vamman vakavuutta voidaan siis vähentää altistuksen keston ja voimakkuuden avulla, eikä altistuksen absoluuttista nollatasoa tarvitse saavuttaa: jos rajaa noudatetaan, terveiden aikuisten voidaan odottaa altistuvan toistuvasti ilman akuutteja haittavaikutuksia. Vikatilanteessa lyhyt altistus voi aiheuttaa palautuvan vamman, kuten lievän eryteeman. Raja ei ole kuitenkaan luotettava, ja toimenpiteitä ja turvatoimintoja tarvitaan kaikissa tapauksissa.

Mittaukset ovat mahdollisia olemassa oleville asennuksille; suunnitteluvaiheessa ne eivät ole mahdollisia, tai vaativat lisätyötä, minkä vuoksi usein vaaditaan korkeampi PLr. Juuri tähän LedControl ja PLready-optio on tarkoitettu - jo suunnitteluvaiheessa.

PLready-turvavaihtoehto soveltuu aina PL-luokkaan 4 standardin EN ISO 13849-1 mukaan ja SIL 3:een standardin EN 62061 mukaan asti, edellyttäen että LED-moduulin ohjauksessa ja anturipiirissä esiintyvät ristivauriot voidaan sulkea pois.

Se toimii 48 VDC:n pienoisjännitteellä (SELV), joka on turvallisesti erotettu ulkoisella piirillä ja voi kytkeä LED-moduulit kokonaan pois päältä vian sattuessa.

Tehotason valinnainen poiskytkentä erottaa LED-moduulit ulkoisen kontaktin kautta:

Seuraavassa esimerkissä esitetään kaksikanavainen turvaovivalvonta automaattisella käynnistyksellä. Verrattuna DC-jännitteiden pelkkään erottamiseen etuna on ulkoisten kontaktoreiden valvonta. Esimerkki soveltuu aina kategoriaan 4, PL e (EN ISO 13849-1) tai SIL 3 (EN 62061) asti, edellyttäen että toimilaitteen ohjauksessa ja anturipiirissä esiintyvät ristiviat voidaan sulkea pois.

Laite säteilee UV-A- ja sinistä valoa. UV-säteily on näkymätöntä. Kaikki näkyvä valo on ainoastaan säteilyn herättämää luminesenssia; se on tavallisesti huomattavasti heikompaa kuin herättävä UV-säteily. Laitteen irradianssi on useita satoja kertoja voimakkaampi kuin auringonvalon.

UV-A-säteily voi aiheuttaa silmän mykiön kaihia ja verkkokalvon tulehdusta. Käyttäkää laitetta käytettäessä aina asianmukaisia UV-suojalaseja. UV-A aiheuttaa myös ihon värjäytymistä ja ihon vanhenemista; käyttäkää sopivaa vaatetusta, käsineitä ja muita henkilönsuojaimia - säteilytysannoksesta riippuen.

Laitteet on suunniteltu ja luokiteltu standardin DIN EN 62471:2009-03 "Photobiological safety of lamps and lamp systems" mukaisesti; SFL kuuluu riskiryhmään 3. Älkää katsoko LED:iin älkääkä altistako ihoa jatkuvasti UV-säteilylle.

Autamme mielellämme UV-työpisteiden käyttöönotossa ja riskinarvioinnissa standardin DIN EN 14255:2005 mukaisesti.

Koot M, L ja XL eroavat toisistaan säteilytetyn alueen osalta.

Toimituksen laajuus: SFL-UV-moduuli, LedControl, 3 m kaapeli ja käyttöohje; kun optinen takaisinkytkentä-optio tilataan, mukana toimitetaan myös UV-anturi ja sen tehdaskalibrointitodistus. Ilmoittakaa aallonpituus ja optiot tilauksen yhteydessä.

Tilausnumero muodostuu versiosta ja aallonpituudesta - SFL-UV-M ECO:lle aallonpituudella 365 nm siis 860616-M-365 nm. Huippuaallonpituus on ± 5 nm:n sisällä.

HO-versio (high output) tuottaa suuremman irradianssin.

Emittereitä käytetään LedControl-yksikön avulla - S verkkovirtakäyttöön, DC käyttöön 24 V:n jännitteellä.

Liitännät ja PLready-turvallisuusvaihtoehto tilataan yhdessä ohjausyksikön kanssa.

* sisältää PLC-liitäntävaihtoehdon.

Liitäntäkaapeli on 3 m pitkä, pyynnöstä jopa 10 m; lisämetrit laskutetaan erikseen.

UV-suojalasit suojaavat silmiä ja ympäristöä hajasäteilyltä; säteilylähteet on luokiteltu riskiryhmään 3 standardin DIN EN 62471 mukaisesti.

Irradianssi voidaan mitata RMD-radiometrillä ja UVA+-anturilla; anturia käytetään myös optisen takaisinkytkennän kalibroimiseen.
