UV-paneelmeter RM-32
De op netvoeding werkende paneelmeter RM-32 zorgt voor een continue en nauwkeurige meting van de bestralingssterkte met voorversterkte UV-sensoren. De geïntegreerde elektronica genereert een signaalspanning die naar de radiometer wordt overgebracht, zodat storingen tot een minimum worden beperkt. Er kunnen verschillende UV- en zichtbare spectrale bereiken, meetbereiken en uitgangssignalen worden geselecteerd om aan de meettaak te voldoen.
De actuele bestralingssterkte wordt weergegeven op een 3,5-cijferig digitaal display. De lampstatus met betrekking tot twee drempelwaarden wordt aangegeven door LED's. Twee relaiscontacten kunnen worden gebruikt voor het schakelen van waarschuwings- en storingssignalen. Met de optionele USB-, RS232- of RS485-interface kan de RM-32 worden gebruikt voor het bewaken van ultraviolette (UV-)bestraling.
De RM-32 is ontworpen voor montage in een schakelkast. De behuizing past in de DIN 43700 paneeluitsnijding (96 × 48 mm) met een inbouwdiepte van ongeveer 115 mm: het display bevindt zich in de kastdeur, terwijl sensor, voedingsspanning en relaisuitgangen aan de achterzijde worden bedraad. UV-bewaking wordt daardoor onderdeel van de systeembesturing en vereist geen afzonderlijk meetstation.
Toepassingen van UV-paneelmeter RM-32
- Besturing van lichtbronnen en bestralingssystemen
- Nauwkeurige meting van bestralingssterkten
- Registratie van de bestralingssterkte
- UV-monitor voor procesbesturing en documentatie
| Producttype | Paneelmontage-displayeenheid: paneelmontagemonitor voor de schakelkast met drempelwaarde- en alarmrelais |
| Spectraal bereik | afhankelijk van de aangesloten PLC-sensor: UVC 200–280 nm, UVB 280–315 nm, UVA 315–400 nm, UVA+ 330–455 nm, UVBB 230–400 nm, VISB 400–480 nm, LUX 380–780 nm, V(λ) |
| Meetbereik | Sensoringang 0–10 V; meetbereik ingesteld door de aangesloten PLC-sensor (drie bereiken tussen 0–100 mW/cm² en 0–5000 mW/cm²) |
| Kalibratieonzekerheid (typ.) | 4,5–6,0 % (k = 2) |
| Uitgang/interface | Alarmcontacten: 2 × 250 V, 1 A; sensorvoeding: 24 V DC, max. 30 mA; interface: optioneel USB, RS-232 of RS-485 |
| Tijdresolutie | analoog sensorsignaal, bepaald door het instrument |
| Kalibratie | fabriekskalibratie |
| Normen/richtlijnen | DIN 43700 |
| Geschikt voor | UV-desinfectie; UV-uitharding en fotopolymerisatie; automatisering en procesintegratie |
| Niet geschikt voor | spectraal opgeloste meting (piekgolflengte, bandbreedte); sensortemperaturen boven 40 °C; gebruik onder water of onder druk; dosismeting zonder instrument of controller |
| Revisie datasheet | Rev. 2026-09-08 (e_rm-32.pdf) |
De hierboven vermelde kalibratieonzekerheid is de uitgebreide onzekerheid van de kalibratie (k = 2, betrouwbaarheidsniveau circa 95 %) en geldt voor de kalibratiebron en de kalibratieomstandigheden. Bij gebruik is de meetonzekerheid groter: spectrale mismatch bij de daadwerkelijk gebruikte bron, de sensortemperatuur, veroudering sinds de kalibratie alsmede afstand en uitlijning ten opzichte van de bron komen daar nog bij. Hoe deze samen tot een onzekerheidsbudget leiden, wordt uitgelegd onder Meetonzekerheid bij UV-meting.
Technische gegevens voor paneelmeter RM-32
| Display | 3½ cijfers, digitaal |
| Sensorsignaalingang | 0–10 V |
| Alarmdrempel | 0–10 V |
| Resolutie | 10 mV |
| Alarmcontacten | 2 × 250 V, 1 A |
| Alarmhysterese | programmeerbaar |
| Alarmvertraging | instelbaar |
| Voedingsspanning sensor | 24 VDC, max. 30 mA |
| Interface | optioneel USB, RS-232 of RS-485 |
| Afmetingen volgens DIN 43700 | 96 × 48 mm |
| Inbouwdiepte | ~ 115 mm |
| Gewicht | 410 g |
| Netvoeding | 230 V of 110 V, 50 Hz, 3 W |
| Bedrijfstemperatuur | 0 tot 40 °C |
| Opslagtemperatuur | -10 tot 40 °C |
| Luchtvochtigheid | onder 80 %, niet-condenserend |
Veelgestelde vragen: RM-32
De RM-32 evalueert sensoren met een 0–10 V-signaal: de PLC-sensoren in de spanningsversie, de waterdichte UVC-SE en UVx-SE en inline-sensoren FLT in de bijpassende elektronicaversie. De sensoringang verwerkt 0–10 V; de RM-32 voorziet de sensor van 24 V DC (max. 30 mA). Radiometersensoren voor RMD of RM-12 kunnen niet direct worden aangesloten.
Op de RM-32 wordt een drempelwaarde in de eenheid van de sensor ingesteld; wanneer de bestralingssterkte langer dan de ingestelde alarmvertraging onder deze waarde daalt, schakelen de alarmcontacten. Een schakelhysterese voorkomt hapering rond de grenswaarde. Zo kan een UV-installatie zonder PLC worden bewaakt: het contact schakelt een waarschuwingslamp of stopt de transportaandrijving wanneer een lamp uitvalt of onder 80 % van het oorspronkelijke vermogen zakt.
Ja, de behuizing volgt de frontafmeting van 96 × 48 mm volgens DIN 43700 en wordt in de bijpassende paneeluitsparing geplaatst; de inbouwdiepte is ca. 115 mm, het gewicht 410 g. Optioneel kan het apparaat worden uitgerust met USB, RS-232 of RS-485 om metingen door te geven aan een pc of een hogere besturing. Zonder deze optie werkt de RM-32 puur als display met relaisuitgangen.
Het kalibratiecertificaat vermeldt de uitgebreide kalibratieonzekerheid met k = 2; voor de RM-32 is dit doorgaans 4,5–6,0 %. Bij gebruik is de meetonzekerheid groter, omdat spectrale mismatch bij de daadwerkelijk gebruikte bron, sensortemperatuur, veroudering en meetgeometrie hierbij optellen. Hoe deze samen een onzekerheidsbudget vormen, wordt uitgelegd onder Meetonzekerheid bij UV-meting.
Passende UV-sensoren voor de RM-32

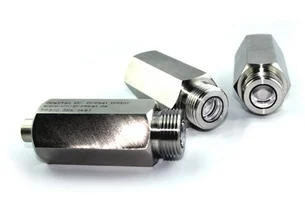

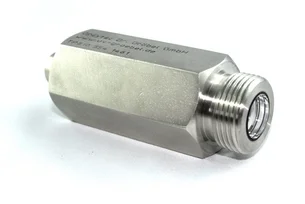

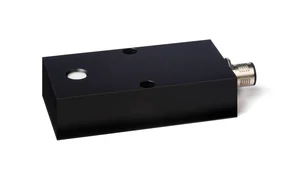

De RM-32 is bijvoorbeeld geschikt voor de volgende sensoren: PLC-sensoren, de drukwaterdichte sensoren UVC-SE en de sensoren UVx-SE.
Publicaties met de RM-12 radiometer
Voor dit specifieke apparaat houden wij geen afzonderlijke literatuurlijst bij – publicaties vermelden meestal de productfamilie, niet het model. Hier vindt u de 10 meest recente werken waarin de RM-12 radiometer werd gebruikt.
Downloads
De datasheets zijn beschikbaar in het Duits en het Engels. De Engelse versie is bindend.
