UV-sensorzoeker: kies de juiste UV-sensor en UV-meter

Datastatus van de productgegevens: 2026-09-11. Bronnen: productpagina's en datasheets van Opsytec Dr. Gröbel, toepassingsgebieden van de sectie Markets & Applications, spectrale database. Het percentage in de ring is een overeenkomst met uw aanvraag, geen gemeten grootheid; 100 % wordt opzettelijk nooit toegekend.

Naast het spectrale bereik is het bepalende gegeven het meetbereik: kiest u dit te breed, dan gaat de resolutie aan de onderkant verloren; kiest u het te smal, dan raakt de sensor verzadigd.

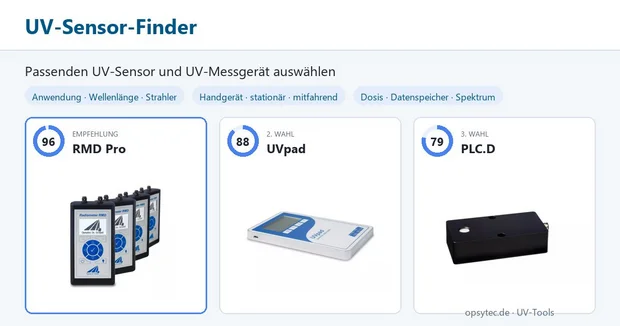

De finder wijst een meettaak toe aan de producten waarvan het spectrale bereik, meetbereik, ontwerp en interfaces hierbij passen. De basis bestaat uit 20 producten uit de secties UV-sensoren, UV-meters en spectrometers met hun gepubliceerde technische gegevens, 303 concrete toepassingen uit 29 sectoren, 45 gemeten lampspectra uit de spectrale database en de productvermeldingen op de 22 toepassingsgebiedpagina's. Eerst sluiten de gekozen criteria producten uit, vervolgens worden de overige producten beoordeeld op basis van hun overeenkomst met de vrije tekst. Het resultaat bestaat uit drie kaarten met kerngegevens, systeempartner, redenen en beperkingen, plus een lijst van alle overeenkomende en alle uitgesloten producten met de bijbehorende reden.

Bestralingssterkte E in W/m² of mW/cm² is het vermogen dat per oppervlakte-eenheid op het meetvlak aankomt; dit is de meetgrootheid van alle sensoren en radiometers in de finder. Stralingsexpositie (dosis) H in J/cm² of mJ/cm² is de tijdintegraal van de bestralingssterkte en bepaalt de uitharding en kiemreductie; deze wordt geleverd door instrumenten met dosisfunctie (RMD Pro, RMD Touch, curelog, tinyTracker, UVpad) of door sensoren via hun bijbehorend instrument. Spectrale bestralingssterkte E(λ) in W/(m²·nm) wordt alleen gemeten door spectroradiometers (UVpad, UVpad E, SR900); piekgolflengte, halfwaardebreedte en een eventueel actiespectrum volgen hieruit. Verlichtingssterkte in lx wordt vastgelegd door LUX-sensoren met V(λ)-weging. Voor veiligheidsbeoordelingen worden actinisch gewogen grootheden conform DIN EN 62471:2009-03 en DIN EN 14255-1:2005 gemeten met gewogen sensoren op de RMD.

De finder volgt de classificatie volgens CIE S 017: UVC 100–280 nm, UVB 280–315 nm, UVA 315–400 nm. Opsytec-sensoren dekken deze bereiken als UVC (200–280 nm), UVB (280–315 nm), UVA (315–400 nm); daarnaast zijn er UVA+ (330–455 nm) voor UV-LED's tot 405 nm, UVBB (230–400 nm) als UV-breedband, VISB (400–480 nm) voor blauwe LED's en LUX (380–780 nm, V(λ)). Vacuüm-UV onder 200 nm wordt door lucht geabsorbeerd en vereist een eigen systeem: de tinyTracker 172 nm voor xenon-excimeerlampen. Andere normen stellen de grenzen anders vast, bijvoorbeeld ISO 20473:2007 met UVA 315–380 nm of DIN EN ISO 24444:2022-07 met UVA 320–400 nm voor het testen van zonnebrandmiddelen; een overzicht vindt u onder Wat is UV-straling?. Een ingevoerde golflengte zoals "254 nm" of "365 nm" wordt aan de band toegewezen en vergeleken met het bereik van elke sensor; sensoren die voor deze nominale golflengte zijn ontworpen, krijgen extra punten.

Het lamptype bepaalt welke meettechniek betrouwbaar is. Lagedruk kwik- en amalgaamlampen emitteren nagenoeg uitsluitend bij 253,7 nm: smalbandige UVC-sensoren (radiometersensoren, UVC-SE, PLC-familie) of een online sensor bij de reactor. Middendruklampen (ook ijzer- of galliumgedoteerd) emitteren een lijn- en continuümspectrum van UVC tot in het zichtbare gebied: spectroradiometers (UVpad, SR900) of bron-specifiek gekalibreerde meerkanaalsinstrumenten (curelog PRO, RMD met UVBB-sensor). UV-LED's bij 365, 385, 395 of 405 nm hebben smalle emissiebanden waarvan de piek verschuift met temperatuur en stroom: UVA+-sensoren (330–455 nm) of spectroradiometers; UVC-LED's (255–280 nm) en UVB-LED's (280–295 nm) worden gekalibreerd op hun piekgolflengte. Excimeerlampen: KrCl bij 222 nm met een specifieke sensor plus spectroradiometer om nevenemissies te controleren, Xe₂ bij 172 nm met de tinyTracker 172 nm. Xenonlampen en zonsimulators vereisen een spectroradiometer plus een gewogen controleradiometer. De bijbehorende spectra kunnen worden vergeleken in de spectrale database. In de finder wordt de lamp gekozen uit een lijst van 13 types, voor LED's met hun piekgolflengte in nm; de finder leidt daaruit het spectrale bereik en de voorkeursmeettechniek af.

Handheld meters (RMD Pro, RM-12) met verwisselbare sensoren (radiometersensoren, UV-uithardingssensoren XT, UV-probes, DVGW-referentieradiometer) zijn bedoeld voor controlemetingen, keuringstests en veiligheidscontroles op wisselende locaties. Ingebouwde apparaten: procesensoren (PLC-sensoren, PLC.D, PLC.net, inlinesensoren FLT, UVC-SE, UVx-SE) bevinden zich permanent in de machine en leveren een continu signaal aan de besturing; ze detecteren veroudering en vervuiling van de lamp tijdens bedrijf. Hiertoe behoort ook de paneelmeter RM-32, die het signaal van een PLC-sensor in de schakelkast weergeeft en twee alarmrelais schakelt. Tafel- en laboratoriuminstrumenten: de RMD Touch is de op netvoeding werkende laboratoriumradiometer met twee sensoringangen voor het meetstation, de spectroradiometer SR900 het laboratoriuminstrument voor spectrale metingen van 200 tot 900 nm. Meelopende apparaten (curelog, curelog Base, tinyTracker, tinyTracker 172 nm, UVpad) doorlopen transportsystemen in plaats van het werkstuk en registreren piek, dosis en tijdprofiel – met hoogten van 10 tot 14,4 mm ook in nauwe spleten.

Voor besturingen leveren de PLC-sensoren 4–20 mA, 0–10 V of 0–2 V; de stroomlus is ongevoelig voor lijnweerstand en storingen en wordt rechtstreeks op een analoge ingang aangesloten. RS-485 en RS-232 zenden, met de PLC.D, naast de meetwaarde ook de kalibratiestatus, het serienummer en de temperatuur als ASCII-telegram met CRC-16; tot acht sensoren delen één lijn. Ethernet met PoE, Modbus TCP en HTTP/JSON worden door PLC.net aangeboden voor netwerken en monitoring op afstand, met CSV-export via de ingebouwde webserver. USB is de interface van handmeters en dosimeters naar de pc (RMD Pro, curelog, tinyTracker, UVpad, SR900). De paneelmontage-RM-32 voegt alarmrelais met drempelwaarde toe voor systemen zonder PLC. In de zoekfunctie wordt de interface gekozen onder "Meer criteria"; sensoren die het signaal via een instrument leveren, blijven met een opmerking in de lijst staan.

De toepassingsgebieden in de sectie Markten & Toepassingen benoemen, per gebied, de gemeten grootheden en de daar gebruikte meetapparatuur; de finder gebruikt deze toewijzing als beoordelingsbasis en verwijst naar de bijbehorende pagina's. De tabel toont de gebieden met de in de finder opgeslagen meetapparatuur.

De finder werkt in twee fasen. In de eerste fase sluiten de keuzevakjes producten uit: bouwvorm, meetprincipe (bij "arbeidsveiligheid" blijven alleen instrumenten met een erytheem-gewogen sensor of spectroradiometers over), dosis, datalogging en – indien ingesteld – bestralingssterkte, interface, temperatuur en watercontact. Sensoren zonder eigen dosisfunctie blijven staan met de opmerking "via het instrument". In de tweede fase krijgen de overige producten punten: tot 25 voor een passende primaire toepassing, 20 voor het gedekte spectrale bereik of golflengte (met een bonus voor de nominale golflengte), 10 voor de meettechniek die de voorkeur heeft voor het lamptype, 10 voor de standaardreferentie, 8 voor de vermelding op de toepassingspagina en tot 60 uit technische regels, zoals "snel tijdprofiel op de transportband" voor de curelog of "normconforme referentiemeting voor drinkwater" voor de DVGW-referentieradiometer. Het percentage relateert de behaalde punten aan het maximaal mogelijke voor de specifieke aanvraag; het ligt tussen 35 en 99 %. Als geen standaardproduct aan alle criteria voldoet, stelt de finder een aangepaste sensor voor en toont welk criterium de meeste producten uitsluit.

Breedbandradiometers wegen de straling met een filterstack voor een fotodiode en leveren één enkele waarde volgens een vaste gevoeligheidsfunctie; ze zijn snel, robuust en, met dynamische bereiken tot 10⁷:1, ook geschikt voor strooistraling, maar slechts zo nauwkeurig als het spectrum van de gemeten bron overeenkomt met dat van de kalibratiebron. Deze spectrale mismatch volgens CIE 220:2016 is de reden waarom de finder UVA+-sensoren en bronspecifieke kalibratie verkiest voor LED-toepassingen; achtergrondinformatie onder Spectrale mismatch van UV-sensoren. Spectroradiometers splitsen de straling in golflengten bij een rooster; ze zijn vrij van mismatch, maar hebben in het UVC te kampen met strooilicht (10⁻³ tot 10⁻⁵ bij array-instrumenten) en een beperkt dynamisch bereik. Erytheemgewogen sensoren (Ery(λ), 200–400 nm) wegen de straling met de actiefunctie voor huidverroding; de RMD Pro en de RMD Touch gebruiken deze om huideffectieve bestralingssterkte en dosis te meten voor arbeidsveiligheidsbeoordelingen volgens DIN EN 14255-1:2005 en voor UV-indexmetingen; spectroradiometers berekenen dezelfde weging uit het gemeten spectrum. In de finder selecteert het meetprincipe "arbeidsveiligheid (erytheemgewogen)" precies deze instrumenten. De cosinuscorrectie van de diffusor bepaalt hoe straling uit scheve hoeken wordt gewogen (afbeelding f2), en metrologische herleidbaarheid naar PTB-bestralingssterktenormalen in het kalibratielaboratorium volgens DIN EN ISO/IEC 17025:2018 maakt metingen van verschillende instrumenten vergelijkbaar. In detail: Hoe UV-sensoren werken.

Spectrale bereiken: CIE S 017:2020 (ILV), DIN 5031-7:1984 (ingetrokken, nog steeds wijdverbreid), ISO 21348:2007, ISO 20473:2007. Radiometers en kalibratie: CIE 220:2016 (karakterisering en kalibratie van UV-radiometers), CIE 250:2022 (spectroradiometrie), DIN EN ISO/IEC 17025:2018 (geaccrediteerd kalibratielaboratorium). Drinkwater: DIN 19294-1:2020-08 en DIN 19294-3:2020-08 (laagdruk), DIN 19294-2:2026-04 en DIN 19294-4:2026-04 (middendruk), DVGW W 294-1:2023-12, ÖNORM M 5873-1:2020-01. Veiligheid: DIN EN 62471:2009-03, IEC 62471-6:2022, DIN EN 14255-1:2005, ISO 15858:2016. Productgegevens: datasheets en productpagina's van Opsytec Dr. Gröbel (stand 2026-09-11), spectra van de spectrale database. Kalibraties worden uitgevoerd door het kalibratielaboratorium van Opsytec.

De technische vragen achter de zoekhulp worden beantwoord op de sectie- en kennispagina's: Welke UV-sensor is geschikt voor 254 nm? · Hoe meet u de UV-dosis van een LED? · Breedband radiometer of spectroradiometer? · 4–20 mA, 0–10 V of RS-485 voor UV-sensoren? · Welke bestralingssterkte heeft UV-lijm nodig? · Hoe meet u UVC in een waterdesinfectiesysteem?.

Dr.-Ing. Mark Paravia is algemeen directeur van Opsytec Dr. Gröbel GmbH in Ettlingen en leidt het geaccrediteerde kalibratielaboratorium. Na zijn onderzoek naar gepulseerde xenon-excimerontladingen aan het Institute of Lighting Technology van KIT ligt zijn huidige focus op optische stralingsmeettechniek. Hij is vicevoorzitter van de DIN-normcommissie FNL 7 "Optical Radiation" en lid van de DVGW-projectgroep UV-desinfectie.

De vraag welke UV-sensor de juiste is, komt neer op vier gegevens: spectraal bereik, meetbereik, interface en montagepositie. De zoekhulp hierboven vraagt precies daarnaar en stelt de bijpassende modellen voor.

Wie een UV-sensor wil selecteren zonder de meettaak te kennen, kiest meestal te breed: een sensor die UVC tot zichtbaar licht dekt, geeft veranderingen weer die niets betekenen voor het proces.
