Výše uvedená kalibrační nejistota je rozšířená nejistota kalibrace (k = 2, úroveň spolehlivosti přibl. 95 %) a vztahuje se na kalibrační zdroj a kalibrační podmínky. Při použití je měřicí nejistota vyšší: přičítá se k ní spektrální neshoda u skutečně použitého zdroje, teplota senzoru, stárnutí od kalibrace a také vzdálenost a vyrovnání vůči zdroji. Jak se tyto vlivy kombinují do rozpočtu nejistoty, je vysvětleno v části Nejistota měření při měření UV záření.

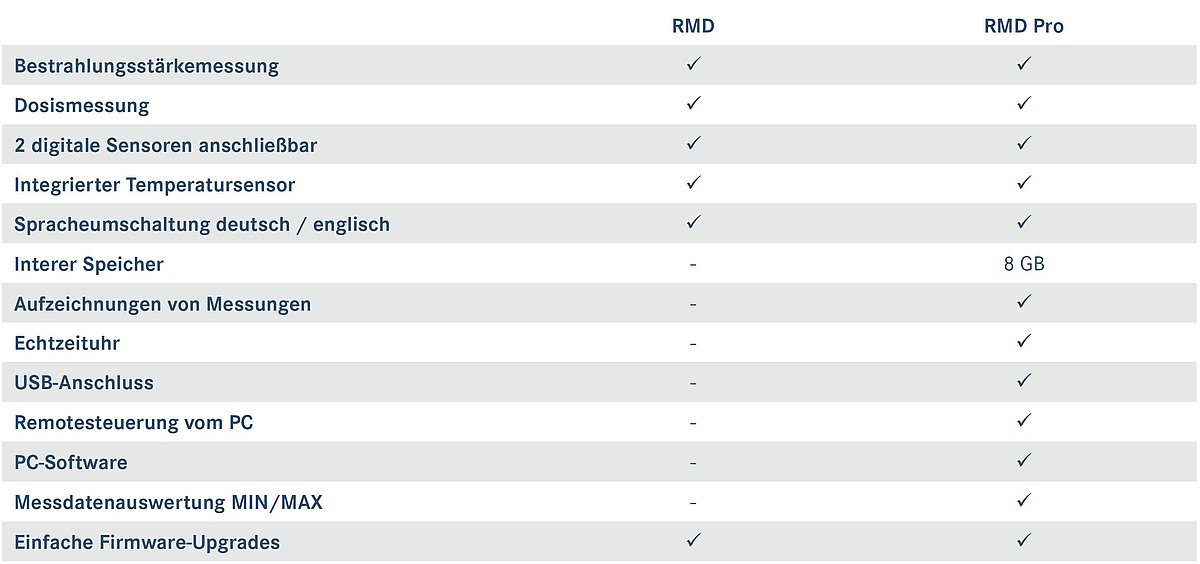

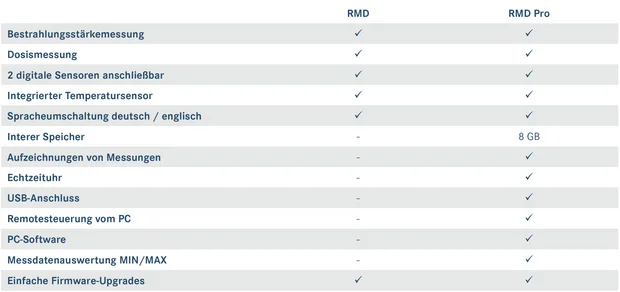

Oba přístroje měří ozářenost a dávku pomocí stejných senzorů. Rozdíl spočívá v záznamu dat a v připojení k PC.

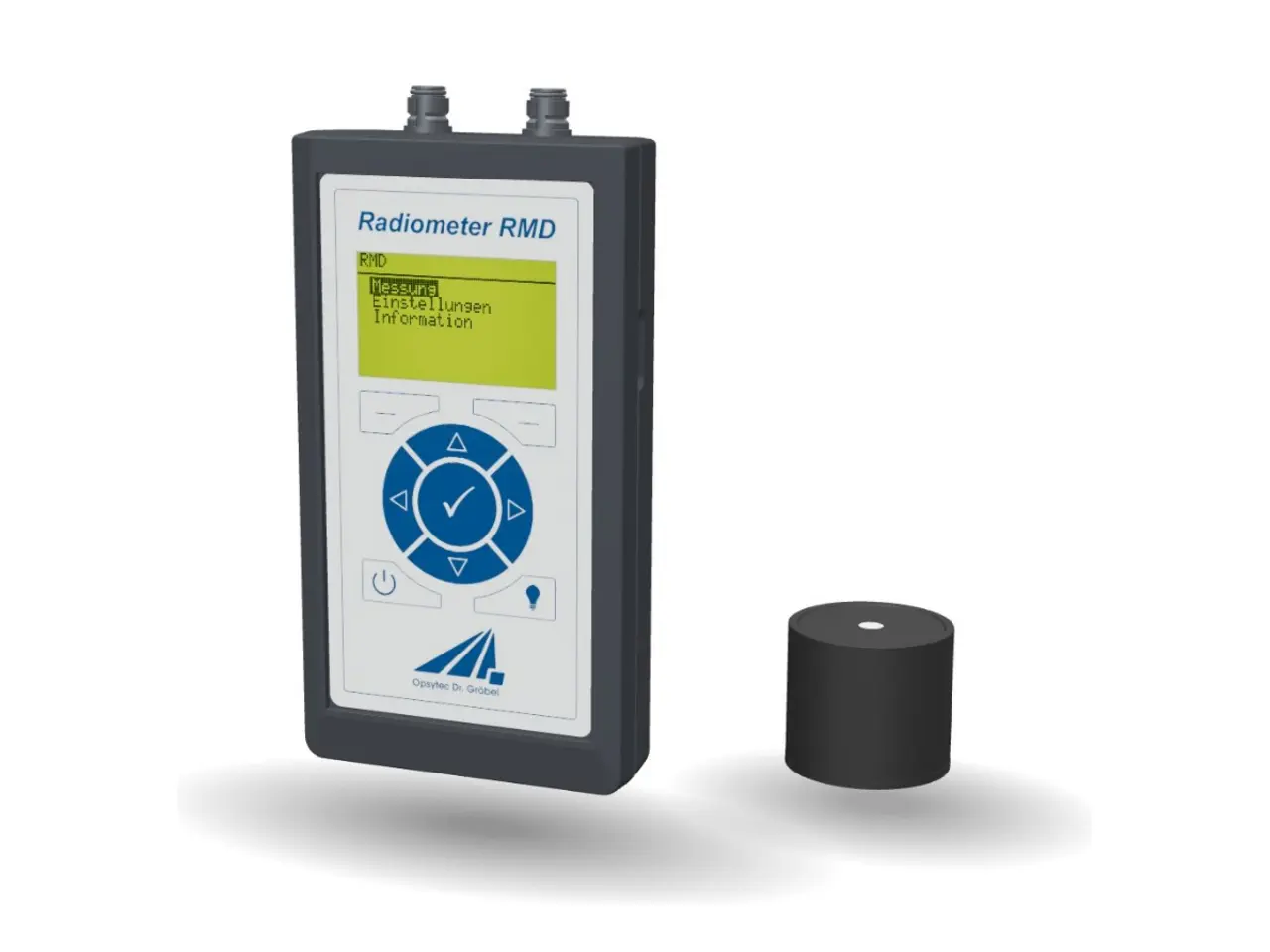

Oba přístroje měří se stejnými digitálními senzory na dvou vstupech a zobrazují ozářenost, osvětlenost a dávku. RMD Pro navíc obsahuje interní paměť 8 GB, na kterou se ukládají řady měření s nastavitelným intervalem od 1 s do 15 min jako soubor CSV a čtou se přes USB. Kdo chce na přístroji pouze odečítat okamžité hodnoty nebo dávku, vystačí s RMD; pro záznamy a dlouhodobá měření je určen RMD Pro.

Digitální senzory pracují s 24bitovou konverzí a dynamickým rozsahem 10⁷:1; rozlišení činí 0,001 µW/cm², měřicí rozsah dosahuje až 1 nebo 10 W/cm² podle spektrálního rozsahu. Jeden a tentýž senzor UVC tak změří rozptýlené záření na pracovišti v řádu jednotek µW/cm² i ozářenost přímo u okna reaktoru bez přepínání rozsahů. Typická kalibrační nejistota činí 4,5–6,0 % (k = 2).

Vedle spektrálních rozsahů UVC, UVB, UVA, UVA+, UVBB, VISB a LUX existují senzory s biologickým vážením: erytém plus UVA pro solária a fototerapii a dále NDT s 365 nm plus LUX pro fluorescenční kapilární zkoušky. Pro hodnocení rizika podle DIN EN 62471:2009-03 a DIN EN 14255-1:2005 se aktinický účinek měří odpovídajícím váženým senzorem; tabulka senzorů na stránce produktu uvádí rozsahy s jejich měřicími rozsahy.

Kalibrační list uvádí rozšířenou kalibrační nejistotu s k = 2; pro RMD a RMD Pro činí typicky 4,5–6,0 %. Při použití je nejistota měření větší, protože k ní přistupuje spektrální neshoda u skutečně použitého zdroje, teplota senzoru, stárnutí a měřicí geometrie. Jak se tyto vlivy skládají do rozpočtu nejistoty, je vysvětleno v části Nejistota měření v UV metrologii.

Ano, kalibrační data jsou uložena přímo v senzorech radiometru, což umožňuje jejich snadné doplnění kdykoli později. Použitím různých senzorů s jedním UV radiometrem RMD můžete flexibilně reagovat na různé požadavky měření.

Ano, radiometr může dávku určit automaticky. RMD Pro ji navíc ukládá. Jednotkou dávky je J/m². To odpovídá jednomu wattu vynásobenému jednou sekundou a vztaženo na plochu, např. jeden metr čtvereční. J/m² je tedy také Ws/m².

Ano, RMD je vhodný pro řízení procesu. Senzory mají pro tento účel velmi vysoký dynamický rozsah. Měřte s UV radiometrem RMD v místě na povrchu, které ozařujete UV zářením. Tato měření provádějte například týdně. Pro kontinuální měření doporučujeme naše PLC a inline senzory. Ty jsou umístěny v boční poloze a mohou také monitorovat UV systém během výroby. Seřízení se poté provádí například na základě týdenních měření.

UV radiometr RMD je vhodný pro měření LED diod stmívaných pomocí PWM (pulzně šířková modulace). Díky interní průměrovací funkci a vzorkovací frekvenci 24 bitového ADC je přesně vyhodnocen časový průměr ozářenosti. Ze stejného důvodu však nelze měřit jednotlivé pulzy nebo záblesky.

Pro měření rychlých UV systémů doporučujeme naše rychloměřicí pásové radiometry curelog, které měří velmi rychle s až 2000 měřeními za sekundu. Pro měření pulzních zábleskových výbojek doporučujeme naše integrační spektroradiometry UVpad a UVpad E. I tyto přístroje udávají jak časově zprůměrovanou ozářenost, tak dávku.

Ano, UV radiometr RMD je vhodný pro hodnocení rizik UV záření na pracovišti. Umožňuje přesná měření UV záření i při velmi nízkých úrovních ozářenosti. To znamená, že lze naměřit denní expoziční dávku 30 J/m².

Pro obecná měření pro hodnocení rizik UV záření na pracovišti doporučujeme náš erytémový senzor. Hodnocení, např. pro LED, lze provádět také se senzorem UVA+ a zjednodušeným vážením pomocí erytémové funkce S(λ).

Ne. Pro trvalé venkovní použití nabízí Opsytec Dr. Gröbel senzory RM-12 a IP-65. RM-12 je vodotěsný podle IP-65, RMD nikoli. RMD by proto měl být používán pouze v suchém prostředí.

RMD Pro od Opsytec Dr. Gröbel zaznamenává data a je vhodný pro trvalé monitorování. Porovnejte prosím také náš laboratorní UV radiometr RMD Touch nebo levnější senzory SPS.

Ano, Opsytec Dr. Gröbel doporučuje pro měření v souladu s DVGW/ÖNORM referenční radiometr DVGW RMD Pro se senzory DVGW. UV referenční radiometr splňuje požadované normy. Senzory DVGW lze kalibrovat v souladu s DIN 19294-3 pro nízkotlaké výbojky nebo DIN 19294-4 pro středotlaké výbojky. Pro speciální požadavky na kalibraci, jako jsou UV LED, máme také velký výběr dostupných UV LED skladem jako kalibrační lampy.

Ano, naměřená data se ukládají přímo jako soubor CSV na paměť 8 GB. Můžete jej otevřít v Excelu. Soubor CSV obsahuje datum & čas, identifikaci měřicího přístroje a senzoru, ozářenost, dávku a teplotu senzoru.

UV výbojky s nízkým tlakem a UVC amalgamové výbojky obvykle dosahují ozářenosti pod 200 mW/cm². UV bodové zdroje světla, jako je HP-120i, se naproti tomu pohybují v rozsahu několika W/cm².

UV LED vyzařují například na 365, 385, 395 nebo 405 nm. Senzor UVA+ byl vyvinut pro jejich měření - pokrývá rozsah 330 až 455 nm a zachycuje tak běžné vlnové délky LED jednou křivkou citlivosti.

U lékařských aplikací je na prvním místě spolehlivost procesu a kalibrace. Naše senzory jsou dlouhodobě stabilní a lze je rekalibrovat; servis oprav a náhradních dílů je k dispozici po mnoho let. Aplikace s různými UV zářiči lze reprodukovatelně měřit pomocí našich radiometrických senzorů. Tam, kde je třeba zachytit všechny spektrální rozsahy najednou, je správnou volbou UVpad.

Pro hodnocení rizik a úvahy o bezpečnosti práce upravuje DIN EN 14255-1:2005 měření a hodnocení osobní expozice umělému optickému záření. Norma sama neobsahuje žádné limitní hodnoty – ty jsou uvedeny ve směrnici 2006/25/ES o umělém optickém záření, která byla transponována do národního práva. Pro UVA záření zde platí limit 10⁴ J/m².

Pro taková měření musí být senzory dostatečně citlivé. Zvolte senzor – například UVA nebo UVB – s měřicím rozsahem 0 až 2 mW/cm².

Pro sledování procesu se spektrální rozsah senzoru řídí UV aplikací, a tedy obvykle fotoiniciátorem. Uvedené měřicí rozsahy jsou naše doporučení; lze je přizpůsobit požadavkům zákazníka. Zeptejte se nás na to nebo uveďte požadovaný měřicí rozsah ve své objednávce.

Rozsah dodávky: radiometr, síťový zdroj, USB kabel, návod k použití a jeden senzor odpovídající danému použití; u RMD Pro navíc SD karta a PC software. Kalibrace je metrologicky navázána na standardy PTB, s výrobním kalibračním listem a volitelně s kalibračním listem dle ISO 17025.

Menší verze bez interní paměti, záznamu, hodin reálného času, USB portu a softwaru pro PC. RMD lze později rozšířit na RMD Pro pomocí upgrade kitu (objednací číslo 814403); přístroj k tomu nemusí být zasílán zpět.

Na jednom RMD lze současně provozovat dva senzory. Senzory jsou kalibrovány s metrologickou návazností na PTB a lze je rekalibrovat.

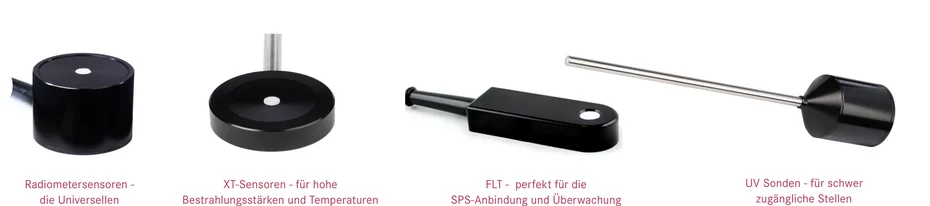

Všechna provedení lze připojit k RMD a RMD Pro. Pro některé aplikace - kde je k dispozici pouze nízká celková výška nebo při vysokých teplotách - doporučujeme některou z ostatních řad senzorů.

Akreditovaná kalibrace a zkoušení dle ISO 17025 ve vlastní kalibrační laboratoři. Při dodání je přístroj již tovární kalibrovaný.

RMD se používá k měření dávky při ozařovacích experimentech a k UVC dekontaminaci. Nejnověji publikováno:

• From minutes to bounds: A probabilistic UV-C control and a shape-only morphological fingerprint for postharvest Colletotrichum inactivation in cacao and coffee processing – Ahn, E.; Baek, I.; Lim, S. et al. · Food Control · 2026
• Hybrid epoxy-LMPAEK composite co-cured joints: A study on UVO pretreatment and its effect on interlaminar toughness — Katz, L.; Bor, T.; Helthuis, N. et al. · Composites Part B: Engineering · 2026
• Trainable soft electronics with memory in liquid crystal polymers — Lyu, P.; Weima, S. A. M.; Baek, J. et al. · Science Advances · 2026
• UV-C Irradiation Effectiveness on Mpox-Virus-Contaminated Surfaces — Gidari, A.; Sabbatini, S.; Pallotto, C. et al. · Pathogens · 2026
• Differential responses of Cacao pathogens Colletotrichum gloeosporioides and Pestalotiopsis sp. to UVB 305 nm and UVC 275 nm – Baek, I.; Jang, J. H.; Lim, S. et al. · Scientific Reports · 2025

Údaje pocházejí z Crossref. Autorství a obsah náleží příslušným výzkumným skupinám.

Toto jsou předpisy, ke kterým se v praxi nejčastěji sahá u radiometrů a senzorů — od měření přes limity až po požadavky na přístroj:

• DIN EN ISO/IEC 17025:2018-03 — Všeobecné požadavky na kompetenci zkušebních a kalibračních laboratoří
• DIN EN 62471:2009-03 — Fotobiologická bezpečnost lamp a soustav lamp
• DIN EN 14255-1:2005 — Měření a hodnocení osobní expozice nekoherentnímu optickému záření — Část 1: UV záření z umělých zdrojů na pracovišti

Všechny předpisy pro radiometry a senzory jsou uvedeny ve vyhledávači norem.

Nejde o normativní odkaz. Rozhodující je vždy aktuálně platné vydání v originálním znění.
