Vysoce výkonná UVC ozařovací komora BSH-02 pro UVC vytvrzování a inaktivaci spor
BSH-02 je vysoce výkonná UVC ozařovací komora pro UVC vytvrzování, UVC lepení a vysoce energetické ozařování vzorků, jako jsou bakterie a spory. Při 85 mW/cm² dosahuje ozářenosti o 750 % vyšší než řada BS, takže vysoké dávky jsou aplikovány v krátkém čase. Pět bezozonových UVC amalgamových lamp s celkovým výkonem 750 W ozařuje vzorkovací komoru o rozměrech 46 × 32 × 25 cm; jako alternativa jsou k dispozici lampy generující ozon. Teplota vzorkovací komory je za provozu přibližně 45 °C.
Skutečnou ozářenost uvnitř komory lze ověřit pomocí našich UV měřicích přístrojů a radiometrů.
BSH-02 má kompaktní vnější rozměry a vnitřní ozařovací komora má základní plochu 46 × 32 cm a výšku 25 cm. Provozní teplota vzorkovací komory je přibližně 45 °C, takže tepelné poškození vzorku je minimalizováno. Díky vysoké rovnoměrnosti ozáření mohou být vzorky umístěny v libovolném pořadí.
Řídicí jednotka ozařování UV-MAT dokáže samostatně řídit dva spektrální rozsahy a dosahuje konstantní dávky nezávisle na stárnutí lampy, znečištění nebo teplotě. Dávka je měřena kalibrovanými senzory. Senzor za tímto účelem obsahuje extrémně přesný analogově-digitální převodník a teplotní senzor. Integrovaný difuzor zajišťuje potřebnou kosinovou korekci. Vynikající dlouhodobá stabilita je dosažena použitím vhodných materiálů. Senzory jsou kalibrovány s metrologickou návazností na PTB (Physikalisch Technische Bundesanstalt, německý národní zkušební úřad); po kalibraci jsou dodávány s továrním kalibračním certifikátem. Paměť senzoru obsahuje veškeré identifikace senzoru a historii kalibrací.
UV-MAT lze volitelně ovládat pomocí PC. To umožňuje vícestupňové ozařování a dokumentaci ozařování.
Použití vysoce výkonné UVC komory BSH-02
- UV-C vytvrzování, těsnění a lepení
- Ozařování bakterií a spor
- UV-C testování materiálů
- Ozařování desek plošných spojů (PCB)
- Dezinfekce
Pro inaktivaci spor je rozhodující ozářenost: spory Bacillus subtilis vyžadují přibližně 81 mJ/cm² při 254 nm pro čtyři logaritmické redukce – přibližně desetkrát více než E. coli. Při 85 mW/cm² dodá BSH-02 tuto dávku přibližně za jednu sekundu – rezerva se počítá tam, kde geometrie, stínění nebo absorbující matrice snižují skutečně dopadající fluenci.
Technická data ozařovací komory BSH-02
| Vnitřní prostor komory | 46 × 32 × 25 cm |
| Rozměry | 55,5 × 40 × 43 cm |
| Hmotnost | ~ 32 kg |
| Příkon | 1000 W |
| Životnost lamp | až 8 000 h |
| Počet lamp | 5 |
| Typ lampy | UVC amalgámová, bez ozonu; alternativně generující ozon |
| Výkon lampy | 150 W každá |
| Teplota vzorku | 45 °C ± 5 °C |
| Spektrální rozsahy | 1 (UVC) |
| Ozářenost UVC | 85 mW/cm² |
| Síťové napájení | 230 V, 6 A; volitelně 3 × 110/208 V, 8 A |
| Provozní teplota | 10 až 40 °C |
| Vlhkost | pod 80 %, nekondenzující |
Spektra ozařovací komory BSH-02
Spektrum určuje pět UVC amalgamových lamp. Amalgám namísto čistě rtuťové výbojky umožňuje vyšší výkon lampy při stejné čáře 254 nm, a tím dosažení 85 mW/cm² v komoře se vzorky. První obrázek ukazuje verzi bez ozonu: její obálka zadržuje čáru 185 nm, takže kromě 254 nm zůstávají jen slabé rtuťové čáry. Druhý obrázek ukazuje volitelnou lampu generující ozon, která propouští 185 nm – ve vzduchu tak vzniká ozon.
Rovnoměrnost UVC ozáření
Mapa zobrazuje ozářenost na dně komory jako procento maxima. 100 % odpovídá hodnotě 85 mW/cm² uvedené v technických údajích. Ve středních dvou třetinách plochy je ozářenost 90 % a vyšší; směrem k okrajům klesá na přibližně polovinu.
| 53 % | 59 % | 68 % | 84 % | 84 % | 89 % | 92 % | 94 % | 92 % | 87 % | 83 % | 79 % |
| 55 % | 62 % | 71 % | 89 % | 87 % | 93 % | 96 % | 97 % | 95 % | 91 % | 87 % | 83 % |
| 58 % | 65 % | 73 % | 90 % | 91 % | 96 % | 99 % | 100 % | 98 % | 94 % | 91 % | 87 % |
| 59 % | 65 % | 74 % | 90 % | 91 % | 96 % | 99 % | 100 % | 99 % | 95 % | 92 % | 88 % |
| 58 % | 64 % | 73 % | 90 % | 90 % | 95 % | 98 % | 98 % | 98 % | 94 % | 91 % | 87 % |
| 56 % | 61 % | 70 % | 86 % | 85 % | 91 % | 92 % | 94 % | 93 % | 90 % | 87 % | 84 % |
| 52 % | 58 % | 65 % | 80 % | 80 % | 82 % | 87 % | 88 % | 88 % | 86 % | 81 % | 77 % |
| 49 % | 54 % | 63 % | 76 % | 76 % | 79 % | 83 % | 83 % | 84 % | 83 % | 77 % | 70 % |
Srovnání dvou způsobů řízení ozařování
| Vlastnost |  |  |
|---|---|---|
| Displej | kapacitní dotykový displej | monochromatický, 128 x 64 px |
| Paměť | USB flash disk | – |
| Počet kanálů | 2 | 2 |
| Měření ozářenosti, dávky a teploty | ano | ano |
| Časově a dávkově řízené ozařování | ano | ano |
| Záznam měřených hodnot | ano | – |
| Zobrazení v režimu osciloskopu | ano | – |
| Snímky obrazovky lze uložit na USB flash disk | ano | – |
| Pozastavení a opětovné spuštění ozařování | ano | – |
| Přidávání poznámek a komentářů k ozařování | ano | – |
| Dálkové ovládání z PC | ano | – |
| Záznamy o ozařování | na USB flash disku | na PC |
| Správa uživatelů a administrátorský režim | ano | – |
| Snadná aktualizace firmwaru | ano | ano |
Obě řídicí jednotky používají stejné senzory, takže jeden senzor lze použít s oběma přístroji.
UV-MAT Touch se ovládá pomocí vysoce rozlišujícího kapacitního dotykového displeje. Procesor Cortex ARM zajišťuje odolnost a možnost aktualizace - nové funkce lze nainstalovat přímo na místě. Přístroj i PC software jsou kompatibilní s Windows 10 a 11. Jednokanálová i vícekanálová ozařování jsou zobrazena číselně i graficky, spolu s oscilogramy a nastavením. Parametry se nastavují přímo na přístroji a jsou chráněny heslem.
| Vstup senzoru | 1, 24 bitů, plně digitální |
| Rozsah nastavení dávky | 0 až 1 000 000 J/cm² |
| Rozlišení dávky | 1 mJ/cm² |
| Doba ozařování | 1 s až 999 dní |
| Rozhraní PC | USB 2.0 |
| Rozpoznání senzoru | ano |
| Rozměry | 185 × 251 × 100 mm |
| Přípustná provozní teplota | 5 až 60 °C |
| Spektrální rozsah UVC | 200 až 280 nm |
| Vlastnost | UV-MAT Touch | UV-MAT |
|---|---|---|
| Displej | kapacitní dotykový displej, 5″ WVGA | grafický, 128 × 64 px, monochromatický |
| Zobrazované údaje | ozářenost a dávka, osciloskopické zobrazení | ozářenost a dávka |
| Frekvence záznamu dat | nastavitelná: 1 s až 1 h | – |
| Doba záznamu | > 24 000 h | – |
| Rozhraní pro uložení dat | 1 × USB flash disk (až 32 GB) | export dat přes USB |
Možnosti
Tato volba je k dispozici jako doplněk ke standardnímu vybavení:

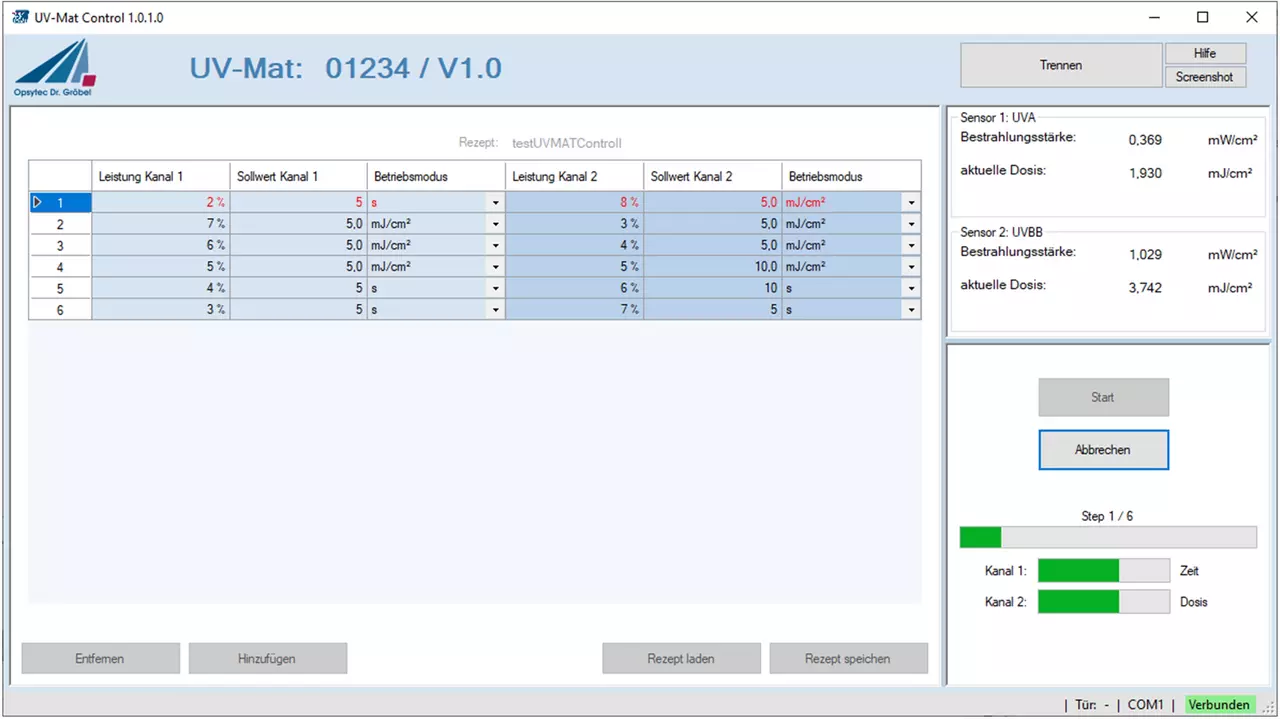

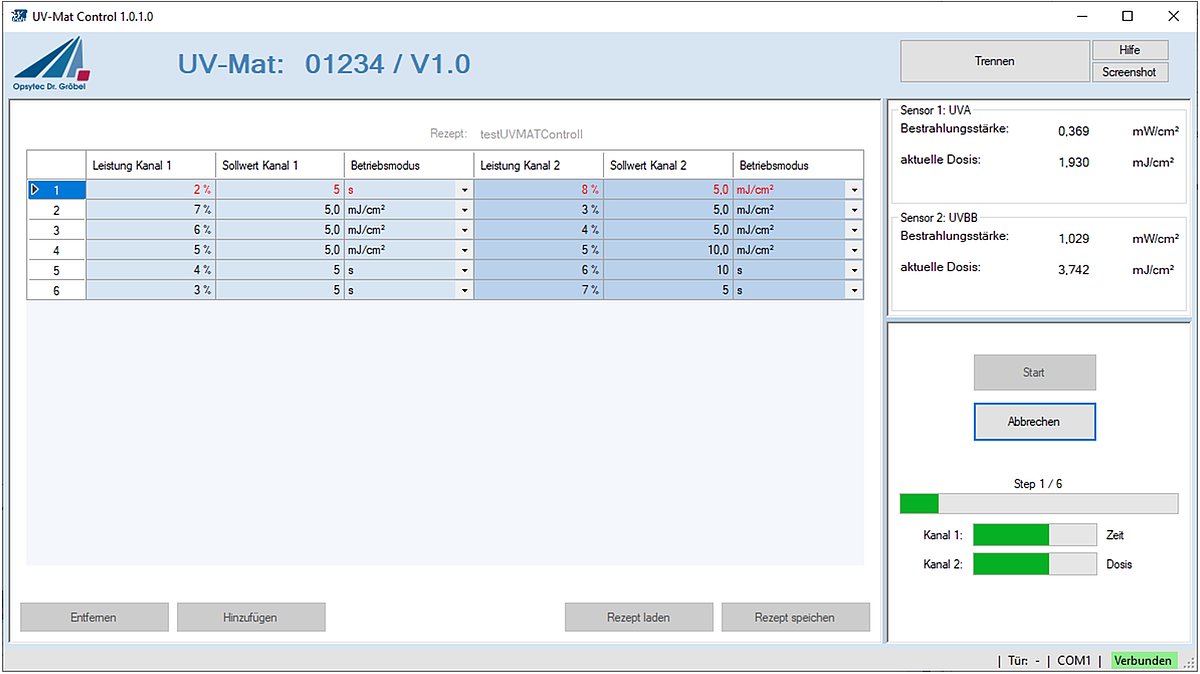

 | Volba dálkového ovládání Komplexní, víceúrovňové ozařování - například předběžné ozáření při nízké ozářenosti následované vysoce intenzivním UVC ozářením - lze parametrizovat pomocí volby dálkového ovládání. Je možné až 30 kroků a pauz řízených dávkou nebo časem. Ozařování je zároveň zaznamenáváno a ukládáno do PC. |
Objednací čísla, rozsah dodávky, příslušenství a verze
| Verze | Objednací číslo |
|---|---|
| BSH-02 | 860902H |
Komora se dodává s lampami, držákem senzoru a řídicí jednotkou. Rozsah dodávky zahrnuje BSH-02, UV-MAT, síťový kabel, návod k obsluze a UVC lampy - není-li uvedeno jinak, bez ozonu.
| Verze | Objednací číslo |
|---|---|
| UV-MAT Touch | 820930 |
| UV-MAT | 820920 |
Komora je řízena pomocí UV-MAT – buď jako UV-MAT s grafickým displejem, nebo jako UV-MAT Touch s 5palcovým dotykovým displejem a zobrazením osciloskopu. Obě verze měří ozářenost a vypínají se na základě řízení dávky.
| Označení | Objednací číslo |
|---|---|
| PC software pro UV-MAT Touch | 860901 |
| Označení | Objednací číslo |
|---|---|
| Senzor radiometru | 814410 |
UVC senzor měří ozářenost uvnitř komory; řídicí jednotka jej využívá k vypnutí na základě řízení dávky. Další spektrální rozsahy jsou uvedeny pod senzory radiometru.
| Služba | Objednací číslo |
|---|---|
| Tovární kalibrace | 710000 |
| Kalibrace ISO 17025 | 17025 |
Akreditovaná kalibrace dle ISO/IEC 17025 ve vlastní kalibrační laboratoři. Kalibrace jsou k dispozici jako tovární kalibrace a jako kalibrace ISO 17025 a jsou metrologicky navázány na standardy PTB.
Publikace využívající UV ozařovací komory
Pro toto konkrétní zařízení nevedeme samostatnou bibliografii – publikace obvykle uvádějí produktovou řadu, nikoli konkrétní model. Zde je uvedeno 10 nejnovějších prací, ve kterých byly použity UV ozařovací komory.
Downloads
Katalogové listy jsou k dispozici v němčině a angličtině. Závazná je anglická verze.
