UV-punktkälla HP-120i
HP-120i är en högintensiv ljuskälla med kort ljusbåge för snabb UV-punkthärdning inom sekunder. Den mikroprocessorstyrda 120 W-lampan avger från 280 till 700 nm och når UV-A-irradianser på upp till 15 000 mW/cm² beroende på ljusledaren. Som en „kall" ljuskälla minimerar den värmeöverföring till materialet, eftersom ineffektiv röd och nära-infraröd strålning saknas.
Punktljuskällan använder fiberoptiska kablar i olika konfigurationer för flexibel bestrålning av en till fyra punkter.
För att verifiera den faktiskt tillämpade irradiansen är våra UV-mätare och radiometrar lämpliga.
Exponeringstiden kan ställas in via en digital timer med en upplösning på 0,1 s. Slutaren kan även manövreras via en fotbrytare eller via ett& nbsp; PLC-styrsystem genom en extern kontakt.
Den typiska lamplivslängden är 2000 timmar. För att uppnå jämn bestrålning stabiliseras lampeffekten.
För kalibrering av irradiansen rekommenderar vi att använda RM-12-radiometern med en UVA-sensor som är kalibrerad mot en PTB-referens.
Höjdpunkter för UV-punktkälla HP-120i
- Irradians på upp till 15 W/cm² beroende på ljusledaren
- Integrerad slutare och timer för exakt doskontroll
- Lamplivslängd på 2000 h (typiskt)
- Enkel- och flerpunkts ljusledare
- Timer- och triggerfunktioner justerbara
- Grafisk display
Tillämpningar för UV-punktkälla HP-120i
- UV-härdning, limning och tätning
- Bestrålning av biologiska, farmaceutiska och medicinska prover
- Materialtestning
- Fluorescensexcitation
Tekniska data för intensiv UV-punktljuskälla HP-120i
| UV/VIS-emission | ~ 8 W |
| UV-A-emission | > 4 W |
| Våglängd | 280–700 nm |
| Enkel ljusledare | Ø 5 eller 8 mm |
| Flera ljusledare | Ø 3 mm |
| Ljusledare, längd | 1 m, alternativt upp till 4 m |
| Lampeffekt | 120 W |
| Lamplivslängd | 2000 h (typiskt) |
| Mått | 305 mm x 358 mm x 145 mm |
| Vikt | ~ 8,2 kg |
| Nätanslutning | 110–230 VAC, 50/60 Hz |
| Klassificering | riskgrupp 3 enligt DIN EN 62471:2009-03 |
| Drifttemperatur | 5 till 40 °C |
| Förvaringstemperatur | -10 till 60 °C |
| Luftfuktighet | under 80 %, icke-kondenserande |
Irradians och spektrum

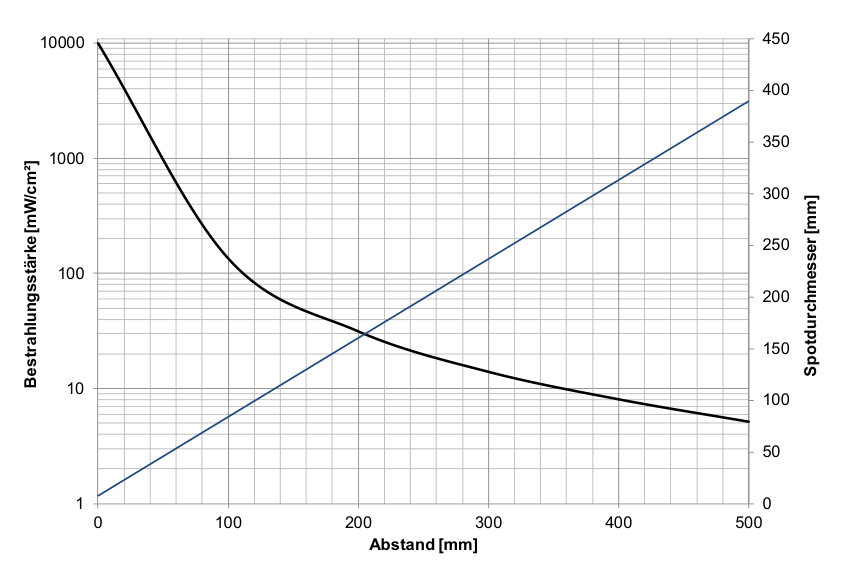

Irradiansen sjunker kraftigt med avståndet medan den bestrålade punkten växer. Kurvan gäller för den enskilda ljusledaren med en diameter på 8 mm:
Direkt vid ljusledaren är irradiansen cirka 10 000 mW/cm², vid ett avstånd på 100 mm cirka 100 mW/cm² och vid 500 mm cirka 5 mW/cm². Punktdiametern växer från några millimeter till cirka 400 mm. Upp till 15 000 mW/cm² kan uppnås med en annan ljusledarkonfiguration; dessa är riktvärden.
Den 120 W-lampan avger från 280 till 700 nm - högintensiv UV-A-strålning och blått ljus, utan de ineffektiva röda och nära-infraröda komponenterna. Detta håller värmetillförseln till materialet låg.
Det uppmätta spektrumet finns tillgängligt i vår spektraldatabas under högtrycks kvicksilverlampa (med ljusledare) för nedladdning.
Säkerhetsinstruktioner
Enheten avger UV-strålning och intensivt synligt ljus. UV-strålning är osynlig och skadlig för hud och ögon. Den kan orsaka grå starr i ögats lins, inflammation i näthinnan och konjunktivit. Titta inte in i ljuskällan med oskyddade ögon och bär alltid lämpliga UV-skyddsglasögon när enheten används.
UV-strålning orsakar även hudmisfärgning, erytem och hudåldring; använd lämplig klädsel, handskar eller solskyddsmedel - beroende på bestrålningsdosen.
Enheterna är konstruerade och klassificerade enligt DIN EN 62471:2009-03 "Photobiological safety of lamps and lamp systems"; HP-120i tillhör riskgrupp 3.
Vi hjälper dig gärna med att sätta upp UV-arbetsplatser och med riskbedömningen enligt DIN EN 14255:2005.
Ordernummer, leveransomfattning, tillbehör och versioner
| Version | Beställningsnummer |
|---|---|
| HP-120i | 860517 |
Leveransomfattning: HP-120i, originallampan och nätkabeln; välj ljusledaren som passar uppgiften.
| Version | Artikelnummer |
|---|---|
| Enkel ljusledare, Ø 8 mm | 860514L1 |
| 2-faldig ljusledare, Ø 3 mm | 860514L2 |
| 3-faldig ljusledare, Ø 3 mm | 860514L3 |
| 4-faldig ljusledare, Ø 3 mm | 860514L4 |
Den enkla ljusledaren har en diameter på 8 mm, de flerfaldiga ljusledarna 3 mm var. Standardlängd 1 m, på begäran upp till 4 m.
| Beteckning | Ordernummer |
|---|---|
| Kondensor f = 25 mm | 860514/C |
| Fotpedal | 860515/FS |
| Slutarövervakning | 860514SH |
| UV-skyddsglasögon | 918800 |
UV-skyddsglasögonen skyddar ögonen och omgivningen från spridd strålning; ljuskällan är klassificerad i riskgrupp 3 enligt DIN EN 62471.
| Beteckning | Ordernummer |
|---|---|
| Reservlampa | 860514/LQ |
Den typiska lamplivslängden är 2000 h.
Arbeten där UV-punktljuskällan HP-120i användes:
- Application of electrospun chitosan-based nanofibers as immobilization matrix for biomolecules — Christ, H.; Daniel, N. P.; Solarczek, J. et al. · Applied Microbiology and Biotechnology · 2023
- The growth of Escherichia coli cultures under the influence of pheomelanin nanoparticles and a chelant agent in the presence of light — Fuentes-López, D.; Ortega-Zambrano, D.; Fernández-Herrera, M. A. et al. · PLOS ONE · 2022
- A Contactless Solid Surface Temperature Determination Using Phosphor Thermometry — 2021
- Photophysics of photothermal activation of plasmonic nanostructures — O'Neill, D. B. · 2021
Uppgifterna kommer från Crossref. Författarskap och innehåll ansvarar respektive forskargrupp för.
Detta är de regler som oftast tillämpas i praktiken för UV-punktljuskällor — från mätning via gränsvärden till kraven på utrustningen:
- DIN EN 62471:2009-03 — Fotobiologisk säkerhet hos lampor och lampsystem
- DIN EN ISO 3059 — Oförstörande provning — Penetrantprovning och magnetpulverprovning — Betraktningsförhållanden
- ASTM E1417/E1417M — Standard Practice for Liquid Penetrant Testing
Alla regler för UV-punktljuskällor finns listade i standardsökaren.
Ingen normativ referens. Det som gäller är alltid den vid tillfället giltiga utgåvan i originaltexten.
Downloads
Databladen finns på tyska och engelska. Den engelska versionen är den gällande.
