LedControl DC – styrning av UV-LED i kategori 4, PL e och SIL 3

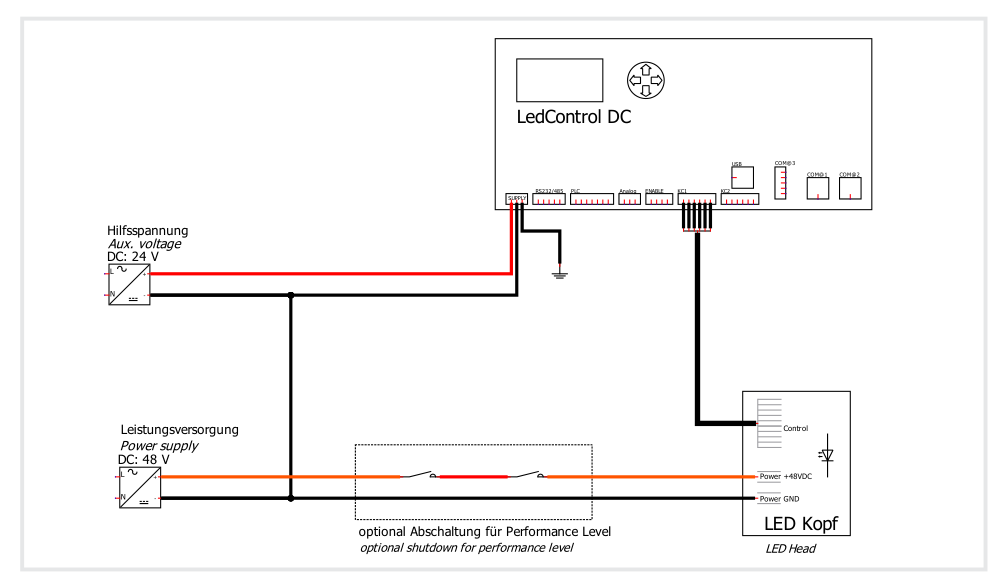

En DC-nätaggregat behövs för att driva LedControl DC och en för LED-modulen. Vid 24 V hjälpspänning behöver LedControl DC en uteffekt på 10 W; uteffekten för LED-systemet beror på modulen och ligger mellan cirka 20 W och cirka 2000 W.

En tvåkanalig säkerhetsdörrövervakning med automatisk start visas i följande exempel. Jämfört med att enbart separera DC-spänningarna är fördelen övervakningen av de externa kontaktorerna. Exemplet lämpar sig upp till kategori 4, PL e (EN ISO 13849-1) eller SIL 3 (EN 62061), förutsatt att korsfel i styrningen av manöverdonet och i sensorkretsen kan uteslutas.

Med PL+-tillägget levererar vi alla komponenter färdigmonterade för enkel integration i en anläggning.

LED-systemen som passar till LedControl DC har separata anslutningar för strömförsörjning och för styrning. En sjupolig M23-flänskontakt för strömmen är inbyggd i LED-systemet; styrningen går separat genom en tolvpolig M23-flänskontakt.

Förmonterade kablar med kontakter och öppna kabeländar finns tillgängliga som ett kabelset. Standardlängden är 10 m; ytterligare kabellängder och mellankontakter finns tillgängliga på begäran.

För att göra maskiner säkra och för att uppfylla kraven i maskindirektivet 2006/42/EC krävs säkerhetsfunktioner i styrsystemen. Vanligtvis fastställs den erforderliga prestandanivån PLr för varje säkerhetsfunktion. Det är här den första svårigheten med UV-installationer börjar: skadans allvarlighetsgrad, exponeringens frekvens och varaktighet samt möjligheten att undvika UV-faran måste fastställas.

På kort sikt leder UV-exponering av huden till erytem, elastos och hudcancer; exponering av ögat kan leda till fotokeratit, konjunktivit och kataraktbildning. Hudcancer är en allvarlig och vanligtvis irreversibel skada.

Direktiv 2006/25/EC om artificiell optisk strålning tillåter regelbunden exponering upp till ett dagligt exponeringsgränsvärde på 30 J/m². Skadans allvarlighetsgrad kan därför minskas genom exponeringens varaktighet och intensitet utan att man måste uppnå absolut nollexponering: om gränsvärdet respekteras kan friska vuxna förväntas exponeras upprepade gånger utan akuta skadliga effekter. Vid ett fel kan en kort exponering orsaka en reversibel skada, till exempel ett lindrigt erytem. Gränsen är dock inte tillförlitlig, och åtgärder och säkerhetsfunktioner behövs i alla fall.

Mätningar är möjliga på befintliga installationer; under planeringsfasen är de det inte, eller endast med extra insats, vilket är anledningen till att en högre PLr ofta krävs. Det är exakt för detta som LedControl och alternativet PLready finns - redan i planeringsstadiet.

Säkerhetsalternativet PLready lämpar sig upp till PL-kategori 4 enligt EN ISO 13849-1 och SIL 3 enligt EN 62061, förutsatt att korsfel i styrningen av LED-modulen och i sensorkretsen kan uteslutas.

Det fungerar med en säkerhetsklenspänning (SELV) på 48 VDC som är säkert separerad via en extern krets och kan stänga av LED-modulerna helt vid ett fel.

Den valfria avstängningen för effektnivån separerar LED-modulerna via en extern kontakt:

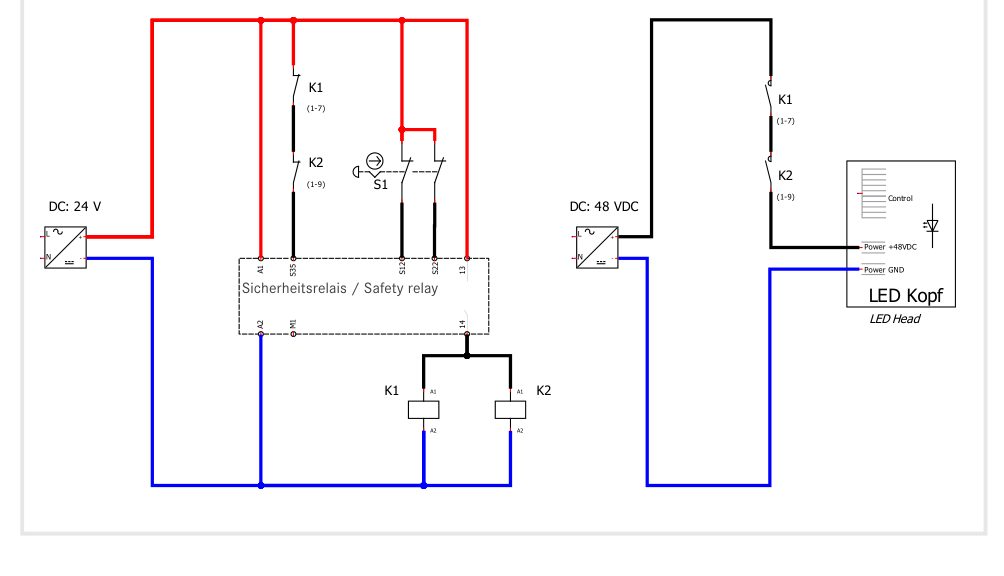

En tvåkanalig säkerhetsdörrsövervakning med automatisk start visas i följande exempel. Jämfört med att enbart separera DC-spänningarna är fördelen övervakningen av de externa kontaktorerna. Exemplet är lämpligt upp till kategori 4, PL e (EN ISO 13849-1) eller SIL 3 (EN 62061), förutsatt att korsfel i styrningen av manöverdonet och i sensorkretsen kan uteslutas.

LedControl DC kan styras via det valfria programmeringsgränssnittet – USB, RS485 eller RS232 efter behov. Kommunikationen använder ASCII, här med "switch on" som exempel:

• styrenheten skickar: LOnOff:1!
• LedControl svarar: LOnOff: 1 (CRC-16)

Varje kanal kan styras individuellt. Fjärrprogramvara för att direkt testa programmeringsgränssnittet finns tillgänglig.

Via PLC-gränssnittsalternativet ställs LED-effekten (0 till 10 V), på- och avslagning (triggeringång 24 V) samt status (triggerutgång 24 V) in och avläses. Med sina robusta signaler passar detta alternativ för enkel integrering i en anläggning.

Styrningen använder korta ASCII-kommandon. Ett urval:

Test- och styrprogramvaran visar kanalerna med intensitet och status, kopplar dem individuellt, ställer in timer och förinställningar samt loggar kommunikationen med enheten.

Enheten avger UV-A och blått ljus. UV-strålning är osynlig. Allt synligt ljus är endast luminescens som exciteras av strålningen; det är vanligtvis mycket svagare än den exciterande UV-strålningen. Enhetens irradians är flera hundra gånger starkare än solljusets.

UV-A-strålning kan orsaka grå starr i ögats lins och inflammation i näthinnan. Använd alltid lämpliga UV-skyddsglasögon när enheten används. UV-A orsakar även missfärgning av huden och hudåldrande; använd lämplig klädsel, handskar och ytterligare personlig skyddsutrustning - beroende på bestrålningsdosen.

Enheterna är konstruerade och klassificerade enligt DIN EN 62471:2009-03 "Fotobiologisk säkerhet hos lampor och lampsystem"; LED-modulerna faller inom riskgrupp 3. Titta inte in i LED:en och exponera inte huden för UV-strålningen permanent.

Vi hjälper dig gärna med att sätta upp UV-arbetsplatser och med riskbedömningen enligt DIN EN 14255:2005.

LedControl DC driver en UV-LED-modul med 24 V och monteras på en DIN-skena.

Leveransomfattning: LedControl DC, gränssnittstilldelningen, bruksanvisningen och de beställda tillbehören. Ange LED-typ, våglängd och, i förekommande fall, optik och tillbehör vid din beställning.

Med utökningen uppnår styrningen performance level e enligt ISO 13849 och SIL 3.

* inklusive PLC-gränssnittsalternativet.

Kabelsatsen innehåller förmonterade kablar med kontakter och öppna kabeländar för strömförsörjning och styrning; standardlängden är 10 m. Ytterligare kabellängder och mellankontakter finns tillgängliga på begäran.

Beställningsnumren för modulerna finns listade på deras egna sidor: serie L, ytbelysningslampa SFL och Spot P. De finns tillgängliga i fem våglängder: 365, 385, 395, 405 och 450 nm.
