UV nokta ışık kaynağı HP-120i
HP-120i, saniyeler içinde hızlı UV nokta kürleme için yüksek yoğunluklu kısa ark ışık kaynağıdır. Mikroişlemci kontrollü 120 W lamba 280 ila 700 nm arasında ışıma yapar ve ışık kılavuzuna bağlı olarak 15.000 mW/cm²'ye kadar UV-A irradyans değerlerine ulaşır. „Soğuk" bir ışık kaynağı olarak, etkisiz kırmızı ve yakın kızılötesi radyasyon bulunmadığından malzemeye ısı transferini en aza indirir.
Nokta ışık kaynağı, bir ila dört noktanın esnek şekilde ışınlanması için çeşitli konfigürasyonlarda fiber optik kablolar kullanır.
Gerçekte uygulanan irradyansı doğrulamak için UV ölçüm cihazlarımız ve radyometrelerimiz uygundur.
Işınlama süresi, 0,1 s çözünürlüğe sahip dijital bir zamanlayıcı ile ayarlanabilir. Kapak (shutter) ayrıca bir ayak anahtarı ile veya bir PLC sistem kontrolörü üzerinden harici bir kontakla anahtarlanabilir.
Tipik lamba ömrü 2.000 saattir. Homojen ışınlama sağlamak için lamba gücü stabilize edilmiştir.
Irradyans kalibrasyonu için, PTB referansına göre kalibre edilmiş bir UVA sensörüne sahip RM-12 radyometresinin kullanılmasını öneririz.
UV nokta ışık kaynağı HP-120i'nin öne çıkan özellikleri
- Işık kılavuzuna bağlı olarak 15 W/cm²'ye kadar irradyans
- Hassas doz kontrolü için entegre kapak (shutter) ve zamanlayıcı
- 2000 h lamba ömrü (tipik)
- Tek ve çok noktalı ışık kılavuzları
- Ayarlanabilir zamanlayıcı ve tetikleme fonksiyonları
- Grafik ekran
UV nokta ışık kaynağı HP-120i'nin uygulama alanları
- UV kürleme, yapıştırma, tutkallama ve sızdırmazlık
- Biyolojik, farmasötik ve tıbbi numunelerin ışınlanması
- Malzeme testi
- Floresan uyarımı
HP-120i yoğun UV spot ışık kaynağının teknik verileri
| UV/VIS emisyonu | ~ 8 W |
| UV-A emisyonu | > 4 W |
| Dalga boyu | 280–700 nm |
| Tekli ışık kılavuzu | Ø 5 veya 8 mm |
| Çoklu ışık kılavuzları | Ø 3 mm |
| Işık kılavuzu, uzunluk | 1 m, isteğe bağlı olarak 4 m'ye kadar |
| Lamba gücü | 120 W |
| Lamba ömrü | 2.000 h (tipik) |
| Boyutlar | 305 mm x 358 mm x 145 mm |
| Ağırlık | ~ 8,2 kg |
| Şebeke beslemesi | 110–230 VAC, 50/60 Hz |
| Sınıflandırma | DIN EN 62471:2009-03'e göre risk grubu 3 |
| Çalışma sıcaklığı | 5 ila 40 °C |
| Saklama sıcaklığı | -10 ila 60 °C |
| Nem | %80'in altında, yoğuşmasız |
Irradyans ve spektrum
Işınım yoğunluğu mesafeyle birlikte hızla düşerken ışınlanan nokta büyür. Eğri, 8 mm çapındaki tek ışık kılavuzu için geçerlidir:
Işık kılavuzunun tam üzerinde ışınım yoğunluğu yaklaşık 10.000 mW/cm², 100 mm mesafede yaklaşık 100 mW/cm² ve 500 mm'de yaklaşık 5 mW/cm²'dir. Nokta çapı birkaç milimetreden yaklaşık 400 mm'ye kadar büyür. Farklı bir ışık kılavuzu konfigürasyonuyla 15.000 mW/cm²'ye kadar ulaşılabilir; bu değerler yaklaşık değerlerdir.

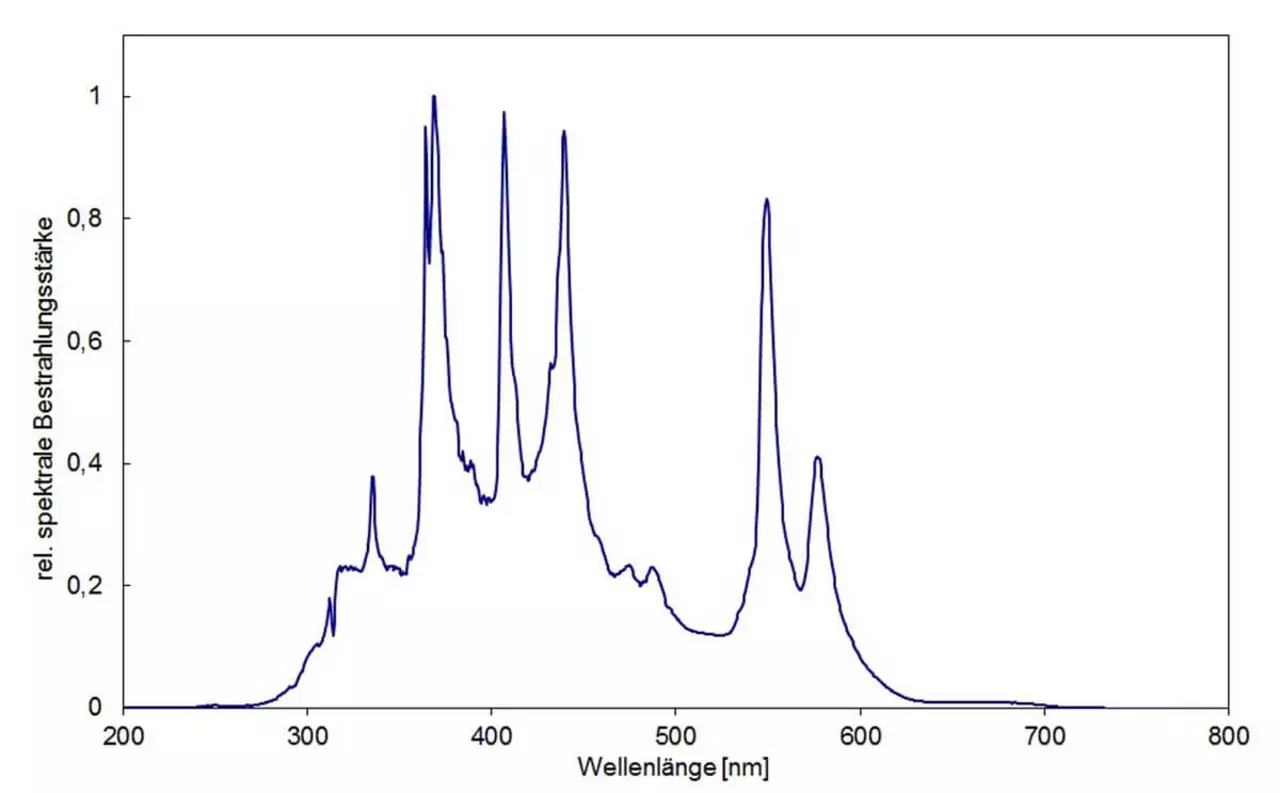

120 W'lık lamba, 280 ila 700 nm aralığında - etkisiz kırmızı ve yakın kızılötesi bileşenler olmadan yüksek yoğunlukta UV-A ışınımı ve mavi ışık yayar. Bu, malzemeye aktarılan ısı girişini düşük tutar.
Ölçülen spektrum, spektral veritabanımızda yüksek basınçlı cıva lambası (ışık kılavuzlu) altında indirme için mevcuttur.
Güvenlik talimatları
Cihaz UV ışınımı ve yoğun görünür ışık yaymaktadır. UV ışınımı görünmezdir ve cilt ile gözler için zararlıdır. Gözün merceğinde katarakta, retina iltihabına ve konjonktivite neden olabilir. Işık kaynağına korumasız gözle bakmayınız ve cihazı çalıştırırken daima uygun UV koruyucu gözlük takınız.
UV ışınımı ayrıca ciltte renk değişikliğine, eritem oluşumuna ve cilt yaşlanmasına neden olur; ışınlama dozuna bağlı olarak uygun giysi, eldiven veya güneş koruyucu kullanınız.
Cihazlar, DIN EN 62471:2009-03 "Lambaların ve lamba sistemlerinin fotobiyolojik güvenliği" standardına göre tasarlanmış ve sınıflandırılmıştır; HP-120i, 3. risk grubuna girmektedir.
UV çalışma alanlarının kurulmasında ve DIN EN 14255:2005'e göre risk değerlendirmesinde size destek olmaktan memnuniyet duyarız.
Sipariş numaraları, teslimat kapsamı, aksesuarlar ve modeller
| Versiyon | Sipariş numarası |
|---|---|
| HP-120i | 860517 |
Teslimat kapsamı: HP-120i, orijinal lamba ve şebeke kablosu; ışık kılavuzunu göreve uygun şekilde seçiniz.
| Versiyon | Sipariş numarası |
|---|---|
| Tekli ışık kılavuzu, Ø 8 mm | 860514L1 |
| 2'li ışık kılavuzu, Ø 3 mm | 860514L2 |
| 3'lü ışık kılavuzu, Ø 3 mm | 860514L3 |
| 4'lü ışık kılavuzu, Ø 3 mm | 860514L4 |
Tekli ışık kılavuzunun çapı 8 mm, çoklu ışık kılavuzlarının çapı ise her biri 3 mm'dir. Standart uzunluk 1 m'dir, talep üzerine 4 m'ye kadar temin edilebilir.
| Tanım | Sipariş numarası |
|---|---|
| Kondansatör f = 25 mm | 860514/C |
| Ayak şalteri | 860515/FS |
| Kapak izleme | 860514SH |
| UV koruyucu gözlük | 918800 |
UV koruyucu gözlük, gözleri ve çevreyi saçılan ışınımdan korur; ışık kaynağı DIN EN 62471'e göre risk grubu 3'te sınıflandırılmıştır.
| Tanım | Sipariş numarası |
|---|---|
| Yedek lamba | 860514/LQ |
Tipik lamba ömrü 2.000 h'dir.
HP-120i UV nokta ışık kaynağının kullanıldığı çalışmalar:
- Biyomoleküller için immobilizasyon matrisi olarak elektro eğirilmiş kitosan bazlı nanofiberlerin uygulanması — Christ, H.; Daniel, N. P.; Solarczek, J. et al. · Applied Microbiology and Biotechnology · 2023
- Feomelanin nanopartiküllerinin ve bir şelatlayıcı ajanın ışık varlığında Escherichia coli kültürlerinin büyümesi üzerindeki etkisi — Fuentes-López, D.; Ortega-Zambrano, D.; Fernández-Herrera, M. A. et al. · PLOS ONE · 2022
- Fosfor Termometrisi ile Temassız Katı Yüzey Sıcaklığı Belirlenmesi — 2021
- Plazmonik nanoyapıların fototermal aktivasyonunun fotofiziği — O'Neill, D. B. · 2021
Ayrıntılar Crossref'ten alınmıştır. Yazarlık ve içerik hakları ilgili araştırma gruplarına aittir.
Bunlar, UV nokta ışık kaynakları için pratikte en sık başvurulan kurallardır — ölçümden sınır değerlere ve cihaz gereksinimlerine kadar:
- DIN EN 62471:2009-03 — Lambaların ve lamba sistemlerinin fotobiyolojik güvenliği
- DIN EN ISO 3059 — Tahribatsız muayene — Penetrant muayenesi ve manyetik parçacık muayenesi — Görüntüleme koşulları
- ASTM E1417/E1417M — Sıvı Penetrant Muayenesi için Standart Uygulama
UV nokta ışık kaynakları için tüm kurallar standart bulucuda listelenmiştir.
Normatif bir referans değildir. Geçerli olan her zaman orijinal metindeki güncel baskıdır.
Downloads
Teknik veri sayfaları Almanca ve İngilizce olarak mevcuttur. Bağlayıcı olan İngilizce sürümdür.
