UV problar: Erişimi zor ölçüm noktaları için kalibre edilmiş hassas cihazlar
Opsytec UV problar, erişimi zor ölçüm noktalarında irradyansı ölçer. Üç farklı versiyonda ve 15 cm ile 30 cm standart uzunluklarda sunulur; sadece 6 mm dış çapı ve 200 °C'ye kadar prob çalışma sıcaklığı ile RMD UV radyometresini ve UVpad E ile SR900 spektroradyometrelerini tamamlar. Tüm UV problar, irradyansın mutlak olarak ölçülmesini sağlayan ve dik olmayan ışınlama sırasında gereken kosinüs düzeltmesini garanti eden bir difüzör ile birlikte gelir.
UV problar, radyometrelerle birlikte PTB'ye göre izlenebilir şekilde kalibre edilmiştir, yeniden kalibre edilebilir ve fabrika kalibrasyon sertifikası ile birlikte teslim edilir.
"Side-on" ve "head-on" versiyonları, örneğin cıva orta basınç ışın kaynaklarının irradyansının veya etkili dezenfekte edici UVC irradyansının (UVGI) ölçülmesi için uygundur. "Integrating" versiyonu ise tüm yönlerde ölçüm yapar ve bu sayede lamba spektrumlarının tespiti için spektral radyometrelerde giriş optiği olarak tasarlanmıştır.
Bir radyometre ile kullanım için standart ürün yelpazemiz yedi spektral aralık ve üç ölçüm aralığı içerir. Entegre elektronik sayesinde, bir radyometreye birden fazla UV prob bağlanabilir.
Bir spektral radyometre ile kullanım için UV problar, değiştirilebilir SMA bağlantısıyla teslim edilir.
| Ürün tipi | UV sensörü: Erişilmesi zor ölçüm noktaları için kompakt problar, bant seçici veya ışık kılavuzu şeklinde |
| Spektral aralık | 200–780 nm |
| Ölçüm aralığı | sensöre bağlı olarak değişir (değiştirilebilir sensör) |
| Kalibrasyon belirsizliği (tipik) | %4,5–6,0 (k = 2) |
| Çıkış / arayüz | RMD, UVpad E, SR900, SMA |
| Zaman çözünürlüğü | analog sensör sinyali, cihaz tarafından belirlenir |
| Kalibrasyon | fabrika kalibrasyonu |
| Standartlar / yönergeler | ürüne özel bir standart bulunmamaktadır; DIN EN ISO/IEC 17025:2018'e göre kalibrasyon mevcuttur |
| Uygun kullanım alanları | UV kürleme ve fotopolimerizasyon; Optik ve hassas bileşenler; Elektronik ve yarı iletkenler |
| Uygun olmadığı durumlar | spektral olarak çözümlenmiş ölçüm (tepe dalga boyu, bant genişliği); 200 °C üzerindeki sensör sıcaklıkları; su altında veya basınç altında kullanım; cihaz veya PLC olmadan elle yapılan ölçüm |
| Veri sayfası revizyonu | Rev. 2026-09-08 (e_uv-probes.pdf) |
Yukarıda belirtilen kalibrasyon belirsizliği, kalibrasyonun genişletilmiş belirsizliğidir (k = 2, güven düzeyi yaklaşık %95) ve kalibrasyon kaynağı ile kalibrasyon koşulları için geçerlidir. Kullanım sırasında ölçüm belirsizliği daha büyüktür: fiilen kullanılan kaynaktaki spektral uyumsuzluk, sensör sıcaklığı, kalibrasyondan sonraki yaşlanma ile kaynağa olan mesafe ve hizalama buna eklenir. Bunların bir belirsizlik bütçesinde nasıl birleştiği UV ölçümünde ölçüm belirsizliği başlığı altında açıklanmaktadır.
UV probların öne çıkan özellikleri
- Sadece 6 mm çap
- Erişimi zor alanlarda ölçüm
- Hassas ölçümler için UV difüzör
- 7 spektral aralık mevcuttur
- Radyometreler veya spektral radyometreler için
- Uzun süreli kararlı ve yeniden kalibre edilebilir

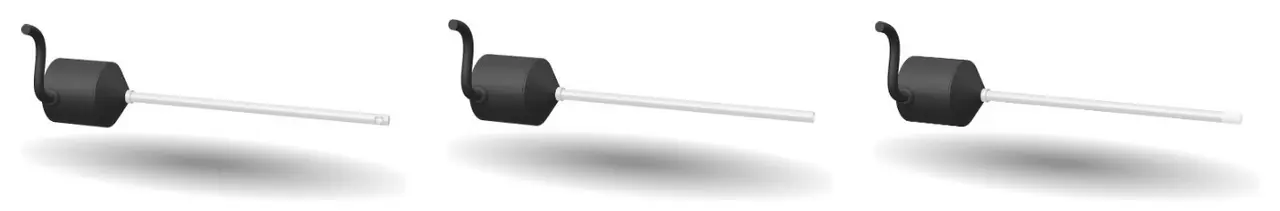

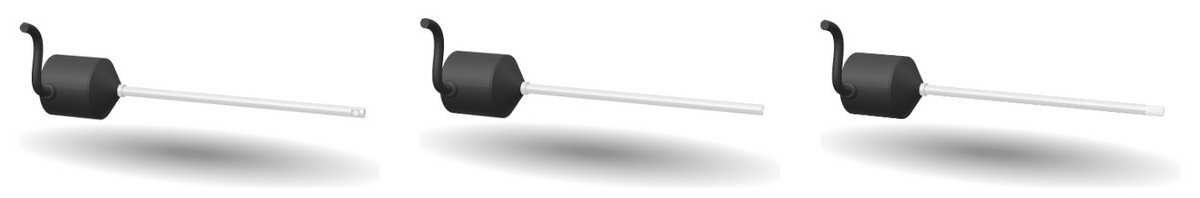

UV probları 3D model olarak görüntüleyiniz
Üç ölçüm kafasının tamamını her yönden inceleyiniz, döndürünüz ve yakınlaştırınız – doğrudan tarayıcınızda.
UV probları, CAD tasarım verilerinden oluşturulan ve orijinaline tam sadık kalan 3D ürün görüntüleyicisinde her yönden görüntülenebilir. Yandan bakışlı, önden bakışlı ve entegre versiyonlar dahil olduğundan, baş şekilleri doğrudan karşılaştırılabilir.
Sıkça sorulan sorular: UV probları
Problar 15 cm veya 30 cm uzunluğunda temin edilir ve küçük bir prob çapına sahiptir, bu sayede birkaç milimetrelik açıklıklardan borulara, kanallara veya kabinlere ulaşabilirler. Elektronik, kablo üzerinde ayrı bir muhafaza içinde yer alır ve ölçüm noktasının dışında kalır; elektronik muhafazası yaklaşık 40 mm uzunluğundadır.
Üç versiyon bulunmaktadır: bir boru duvarındaki irradyansı ölçmek için yandan ölçüm yapan, prob eksen yönünde ölçüm yapan önden ölçüm yapan ve örneğin birden fazla lambalı bir ışınlama kabininde her yönden gelen ışınımı yakalayan integre edici bir prob. Bant seçici problar sinyallerini RMD'ye iletir; SMA konnektörlü ışık kılavuzu versiyonu ise ışığı spektral ölçüm için UVpad E veya SR900 spektroradyometresine taşır.
Evet, prob için elektroniğe kıyasla daha yüksek bir sıcaklık aralığı geçerlidir, çünkü sıcak bölgeye yalnızca uç kısmı ulaşır; prob 200 °C'ye kadar, elektronik ise 60 °C'ye kadar değerlendirilmiştir. Tipik kullanım alanları, UV kurutucuların içindeki ölçümler, lamba soğutma kanalları veya 40 mm'lik bir sensör başlığının sığmadığı ya da çok fazla ısınacağı reaktörlerdir.
Kalibrasyon sertifikası, k = 2 için genişletilmiş kalibrasyon belirsizliğini belirtir; UV probları için bu değer tipik olarak %4,5–6,0 arasındadır. Kullanımda ölçüm belirsizliği daha büyüktür, çünkü fiilen kullanılan kaynaktaki spektral uyumsuzluk, sensör sıcaklığı, yaşlanma ve ölçüm geometrisi buna eklenir. Bunların bir belirsizlik bütçesinde nasıl birleştiği UV ölçümünde ölçüm belirsizliği altında açıklanmaktadır.
Sipariş numaraları, teslimat kapsamı, aksesuarlar ve versiyonlar
| Spektral aralık | Sipariş numarası |
|---|---|
| UVC | 814410p15 |
| UVB | 814420p15 |
| UVA | 814432p15 |
| UVA+ | 814447p15 |
| UVBB | 814411p15 |
| VISB | 814443p15 |
| LUX | 814461p15 |
Bu problar, RMD Pro radyometresi ile çalıştırılır.
| Öğe | Değer |
|---|---|
| Sensör konektörü | 5 kutuplu, takılabilir |
| Ölçüm aralıkları | 0–10 W/cm², 0–20 W/cm² (opsiyon -2) |
| Spektral aralık | Sipariş numarası |
|---|---|
| UVC | 814410p30 |
| UVB | 814420p30 |
| UVA | 814432p30 |
| UVA+ | 814447p30 |
| UVBB | 814411p30 |
| VISB | 814443p30 |
| LUX | 814461p30 |
| Cihaz ve prob uzunluğu | Sipariş numarası |
|---|---|
| UV probu SMA UVpad E, 15 cm | 670027p15 |
| UV probu SMA UVpad E, 30 cm | 670027p30 |
| UV probu SMA SR900, 15 cm | 840320p15 |
| UV probu SMA SR900, 30 cm | 840320p30 |
Bu problar, optik fiber aracılığıyla UVpad E veya SR900'e bağlanır.
| Öge | Değer |
|---|---|
| Çap, prob | Ø 6 mm |
| Uzunluk, prob | 15 cm veya 30 cm |
| Optik fiber, konnektör | SMA 905 |
| Optik fiber, uzunluk | 1,5 m |
| Optik fiber, tip | Metal kılıflı UV silika fiber |
| Çap, konnektör | 15 mm |
| Ağırlık | yaklaşık 100–200 g |
| Çalışma sıcaklığı, prob | 0 ila 200 °C |
Downloads
Teknik veri sayfaları Almanca ve İngilizce olarak mevcuttur. Bağlayıcı olan İngilizce sürümdür.
