SR900 til spektrale målinger i laboratoriet

Den ovenfor angivne kalibreringsusikkerhed er den udvidede usikkerhed for kalibreringen (k = 2, konfidensniveau ca. 95 %) og gælder for kalibreringskilden og kalibreringsbetingelserne. Ved anvendelse er målusikkerheden større: spektral mismatch ved den faktisk anvendte kilde, sensortemperaturen, ældning siden kalibreringen samt afstand og justering til kilden lægges til denne. Hvordan disse kombineres til et usikkerhedsbudget, er forklaret under Målusikkerhed ved UV-måling.

SR900 måler fra 200 til 1100 nm med en pixelafstand på 0,44 nm og en spektral båndbredde på 2,3 nm (FWHM). Den registrerer dermed UV-lamper, LED'er og solsimulatorer fra UVC til det nærinfrarøde i én måling og beregner irradians, topbølgelængde, halvværdibredde samt fotometriske og farvemetriske størrelser ud fra dette. Det holografiske gitter har 300 linjer/mm med en fokallængde på 75 mm; detektoren er et silicium-array.

Array-spektrometre har en spredtlys-undertrykkelse på ca. 10⁻³ til 10⁻⁵; ved måling af en kilde med en stærk synlig komponent optræder en lille del af den som et tilsyneladende signal i UVC. Ved lavtrykslamper med en dominerende 254 nm-linje er effekten lille, ved xenon- eller halogenlamper med en svag UVC-komponent er den relevant. Opsytec kompenserer for dette med ordensfiltrering og mørkeoffset; til sikkerhedsvurderinger iht. DIN EN 62471:2009-03 kontrolleres UVC-komponenten desuden med et radiometer.

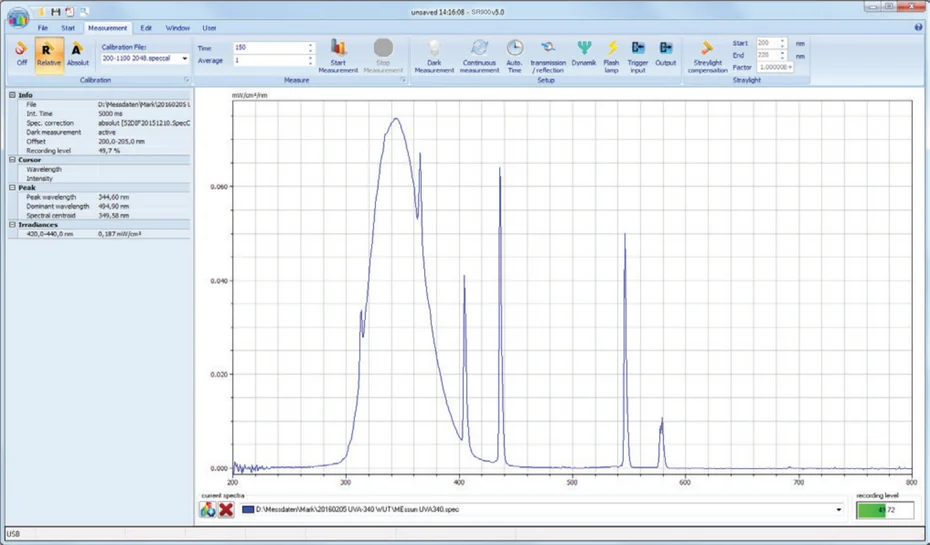

Med en integrerende kugle måler SR900 strålingsflux og lysstrøm for LED'er og lamper; med cosinusdiffusor eller SMA-lysleder den spektrale irradians i måleplanet, med UV-prober på svært tilgængelige steder. Softwaren eksporterer spektre som CSV og beregner virkningsspektre, for eksempel erytem, aktinisk fare eller PPFD til gartneribelysning. Kalibrering foretages mod irradiansstandarder, sporbare til PTB, i det akkrediterede laboratorium iht. DIN EN ISO/IEC 17025:2018.

Kalibreringscertifikatet angiver den udvidede kalibreringsusikkerhed med k = 2; for SR900 er den typisk 5,0-9,5 %. Ved brug er måleusikkerheden større, fordi spektralt mismatch ved den faktisk anvendte kilde, sensortemperatur, ældning og målegeometri lægges til den. Hvordan disse kombineres til et usikkerhedsbudget, forklares under Måleusikkerhed ved UV-måling.

Arbejder, hvor der er foretaget målinger med SR900-spektroradiometeret:

• Liquid metal nano-gyroid stretchable transparent conductor for ultra-resilient optoelectronics and electroluminescence — Alhais Lopes, P.; Calisto Freitas, M.; F. Silva, A. et al. · npj Flexible Electronics · 2026

Oplysningerne stammer fra Crossref. Forfatterskab og indhold er de respektive forskningsgruppers ansvar.

Dette er de regler, der oftest anvendes i praksis for spektrometre — fra måling over grænseværdier til kravene til apparatet:

• DIN EN ISO/IEC 17025:2018-03 — Generelle krav til prøvnings- og kalibreringslaboratoriers kompetence
• DIN EN 62471:2009-03 — Fotobiologisk sikkerhed for lamper og lampesystemer
• DIN EN 14255-1:2005 — Måling og vurdering af personlig eksponering for inkoherent optisk stråling — Del 1: UV-stråling fra kunstige kilder på arbejdspladsen

Alle regler for spektrometre er angivet i standardfinderen.

Ikke en normativ reference. Det er altid den aktuelt gældende udgave af originalteksten, der er afgørende.

Leveringsomfang: spektroradiometeret SR900 og et USB-kabel. Radiometrisættet, softwaren og kalibreringen bestilles separat.

High-power-versionen er designet til høj irradians (målingsområde ~ 0,01–20 W/cm²); alle øvrige data er dem for standardversionen.

Hvert sæt består af et silica-glasfiberkabel (1,5 m) og et radiometer-målehoved. Sæt 2 svarer til sæt 1, men med en lavere samlet højde. Sæt 3 er det flade målehoved og cirka halvt så følsomt som sæt 1 og 2; det er ikke velegnet til high power-versionen (840310HP).

Vores kalibreringer er sporbare til PTB, enten som en fabrikskalibrering eller som en akkrediteret ISO 17025-kalibrering fra vores eget kalibreringslaboratorium.
