BSM-03 – bredbånds UV-bestråling med Hg-mellemtryklampe
BSM-03 UV-hærdningskammeret med en effekt på 2 kW er bedst egnet til UV-hærdning, hærdning og limning på store flader. Den interne lukkeanordning styres af UV-MAT for en præcis dosis, så reproducerbar eksponering opnås selv med mellemtrykslamper. Med en irradians på 150 mW/cm² opnås den nødvendige dosis typisk inden for få sekunder.
Om den nødvendige dosis er opnået, kan kontrolleres med vores UV-målere og radiometre.
UV-hærdningskammeret kan åbnes til ilægning og udtagning, mens lampen er tændt. Lukkeanordningen overvåges og lukkes med et sikkerhedskredsløb, så der ikke udsendes UV-stråling uden for kammeret. Den skydbare prøveholder gør det desuden nemmere at lægge prøver i og tage dem ud.
Mellemtrykslampen leverer bredbånds UV-bestråling i stedet for enkelte linjer – det er forskellen fra et lavtryks- eller LED-kammer, og grunden til, at formuleringer med en ukendt fotoinitiator kan hærdes her.
Prøveholderen kan bære laster på op til 20 kg. Med en bund på 60 × 40 cm og en højde på 25 cm giver bestrålingskammeret masser af plads. Prøvekammertemperaturen er ca. 45 °C under drift. Takket være den høje uniformitet af bestrålingen kan prøverne placeres overalt.
Anvendelser af UV-hærdningskammer
- UV-hærdning
- UV-forsegling
- UV-limning
- UV-klæbning
- overfladeaktivering
Tekniske data UV-hærdningskammer BSM-03
| Indre kammer | 60 × 40 × 25 cm |
| Dimensioner | 77 × 62 × 80 cm |
| Vægt | ~ 80 kg |
| Effektforbrug | 2200 W (bestråling); 850 W (standby) |
| Netforsyning | 3 × 230/400 VAC, 16 A, CEE 400V 16A |
| Lækstrøm | ~ 18 mA |
| Effektfaktor | 0,9 |
| Driftstemperatur | 15 til 30 °C |
| Luftfugtighed | < 80 %, ikke-kondenserende |
| Lampelevetid | 1.000 h til 3.000 h, typisk |
| Antal lamper | 1 |
| Prøvetemperatur | 45 °C ± 10 °C |
| Spektrale områder | 1 standard, 2-4 valgfri |
| Irradians | op til 150 mW/cm² |
| Tilgængelige lamper | Hg, Fe, Ga |
| Lukkerstyring | Pneumatisk, 4-6 bar |
| Kølning | 1 x DN 100 |
Udstyr i detaljer
Bestrålingskammeret har en modulær opbygning og kan derfor tilpasses forskellige anvendelser. Disse funktioner er altid inkluderet:
 | Dosiskontrol UV-MAT bestrålingsstyringen måler irradiansen kontinuerligt og afslutter bestrålingen, når den indstillede måldosis er nået. Den styrer den interne lukker til dette, så bestrålingen forbliver uafhængig af lampealdring, tilsmudsning og temperatur. |
 | Sensor Den kalibrerede radiometersensor fungerer som målehoved til dosiskontrollen. Den integrerede diffusor giver den nødvendige cosinuskorrektion. Velvalgte materialer giver sensoren en fremragende langtidsstabilitet; den er kalibreret sporbart til PTB-standarder, kan rekalibreres og leveres med et fabrikskalibreringscertifikat. |
 | Sensorholder Sensorholderen fastgør radiometersensoren i siden af kammeret. Til målinger på prøven kan sensoren fjernes, så irradiansen kan bestemmes ved den ønskede position. UV-MAT kan justeres til dette med en faktor. |
 | Timer Som alternativ til dosiskontrol tilbyder vi en indstillelig timer. Den er velegnet til enkle bestrålinger mellem 1 s og 500 h. |
 | Lampedæmpning Lampedæmpning gør det muligt at variere irradiansen. Den indstilles på UV-MAT. |
Ordrenumre, leveringsomfang, tilbehør og versioner
| Version | Ordrenummer |
|---|---|
| BSM-03 | 860913 |
Kammeret leveres med lampe, sensorholder og styring; angiv den ønskede lampetype ved din bestilling. Leveringsomfanget omfatter BSM-03, netkablet, manualen, UV-lampen (ozonfri, hvis ikke andet er angivet) og sensorholderen.
Lækstrømmen fra den indbyggede SINAMICS V20-frekvensomformer kan overstige 3,5 mA. Der kræves derfor en permanent jordforbindelse.
| Version | Ordrenummer |
|---|---|
| UV-MAT | 820920M |
Kammeret styres af UV-MAT. Den måler irradiansen, styrer den interne lukker og slukker, når den ønskede dosis er nået.
| Lampetype | Bestillingsnummer |
|---|---|
| Udskiftningslampe Hg | 860813H |
| Udskiftningslampe Fe | 860813F |
| Udskiftningslampe Ga | 860813G |

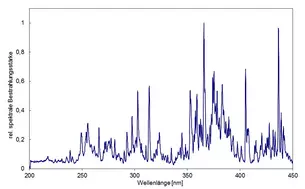

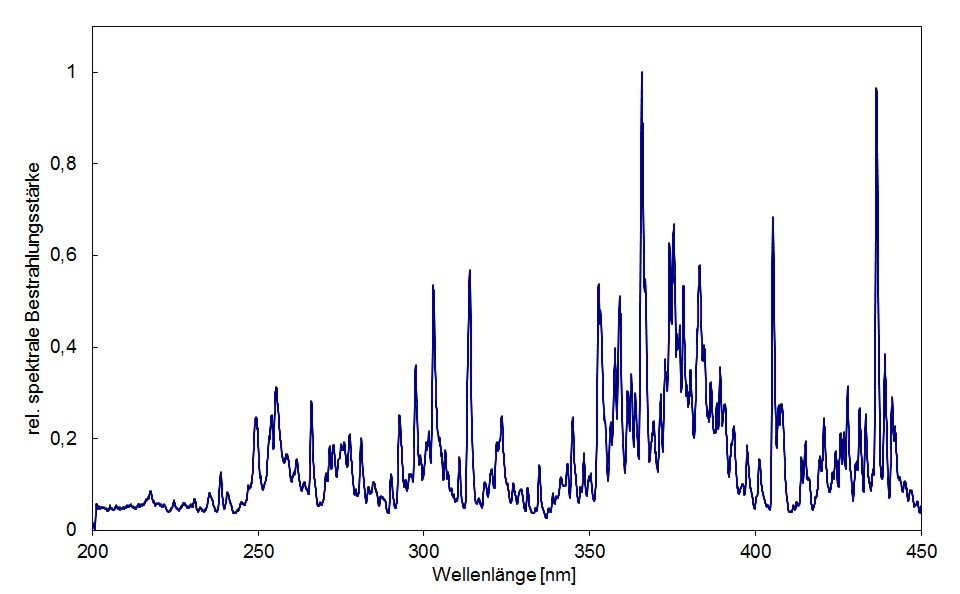

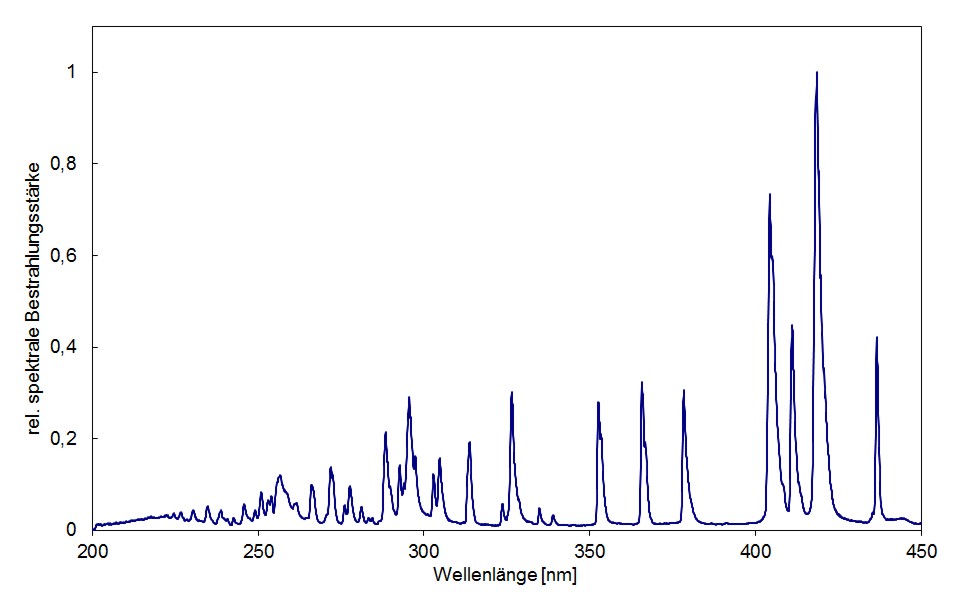

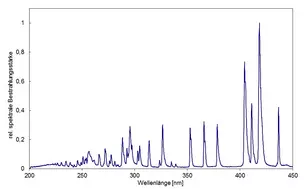

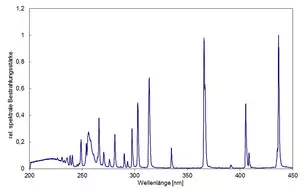

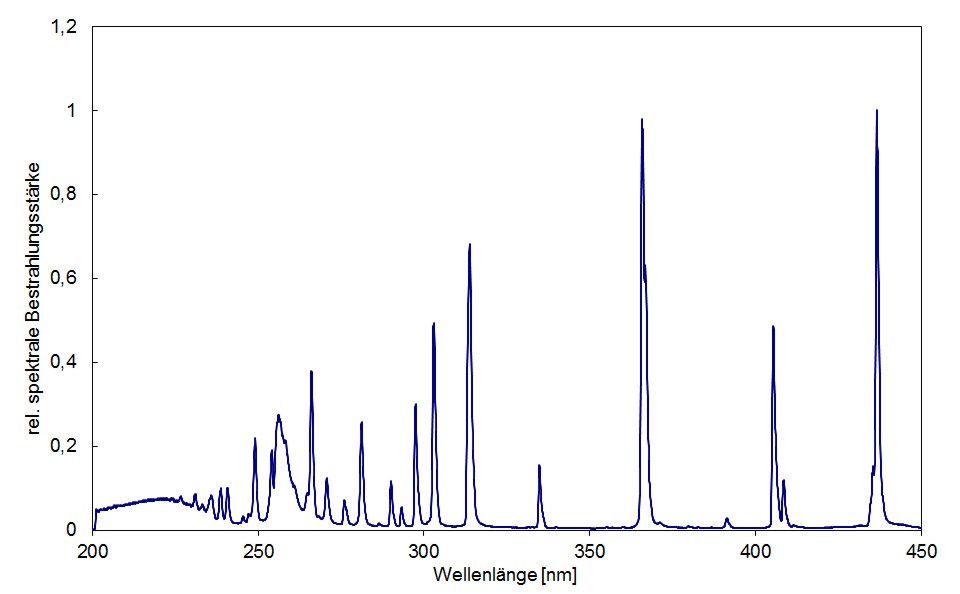

Mellemtrykslampen fås med tre doteringer: kviksølv (Hg), jern (Fe) og gallium (Ga). De adskiller sig i deres spektrum og dermed i deres hærdningseffekt.
| Betegnelse | Ordrenummer |
|---|---|
| Sensorholder | 86080H |
Radiometersensorerne har hver deres eget nummer afhængigt af det spektrale område (nummerområde 8144XX); du finder dem under radiometersensorer.
Publikationer, der anvender UV-bestrålingskamre
Vi fører ikke en separat bibliografi for denne enkelte enhed - publikationer nævner som regel produktfamilien, ikke modellen. Her vises de 10 seneste værker, hvor UV-bestrålingskamre blev anvendt.
Downloads
Databladene findes på tysk og engelsk. Den engelske version er gældende.
