UV-MAT – dosiscontroller og UV-controller til bestrålingskamre
UV-MAT er en dosis- og bestrålingscontroller til bestrålingskamre og UV-systemer. Den måler irradiansen kontinuerligt med kalibrerede radiometriske sensorer og stopper bestrålingen, så snart den indstillede måldosis er nået. Den tilførte dosis forbliver derfor konstant, selv når lampens output ændrer sig på grund af ældning, forurening eller temperatur – forsøgene forbliver sammenlignelige over måneder. Indstillingsområdet går fra 0 til 1.000.000 J/cm² med en opløsning på 1 mJ/cm², og to spektralområder kan indstilles og styres separat.
Beregn UV-dosis og eksponeringstid
Målingerne udføres med kalibrerede radiometriske sensorer. De indbyggede diffusorer sikrer den kosinuskorrektion, der er nødvendig ved ikke-lodret bestråling.
Sensoren indeholder en ekstremt præcis analog-digital-konverter og en temperatursensor. Den integrerede diffusor sikrer den nødvendige kosinuskorrektion. Sensorerne kalibreres med metrologisk sporbarhed til PTB (Physikalisch Technische Bundesanstalt, den tyske nationale prøvningsmyndighed); efter kalibrering leveres de med et fabrikskalibreringscertifikat; et ISO 17025-kalibreringscertifikat fra vores akkrediterede kalibreringslaboratorium kan fås som tilvalg. Sensorens hukommelse indeholder alle sensoridentifikationer og kalibreringshistorikken.
Vi tilbyder to bestrålingsstyringssystemer til vores bestrålingskamre, UV-MAT og UV-MAT Touch.
Den højopløselige kapacitive touchskærm på UV-MAT Touch gør betjeningen enkel. Den kraftfulde Cortex ARM-processor sikrer lang levetid og opdateringsmuligheder, så nye funktioner kan implementeres på stedet. Enheden og PC-softwaren er kompatible med Windows 10/11. Numeriske og grafiske en- og multikanal-bestrålinger, oscillogrammer og indstillinger vises tydeligt. Parametreringen er intuitiv og adgangskodebeskyttet direkte på UV-MAT Touch.
PC-styring af UV-MAT Touch kan fås som tilvalg, hvilket gør det muligt at udføre flertrinsbestrålinger og fuldstændig dokumentation af bestrålingen.
Highlights ved UV-dosiskontroller UV-MAT
- Valgfri til alle bestrålingskamre
- Styrer to spektrale områder
- Præcise radiometriske sensorer
- Indbygget sensoridentifikation
- Sikkerhedsfunktioner til at undgå dobbelt bestråling og adgangskodebeskyttelse for vigtige indstillinger
- Integreret timer
- Funktion til at beregne irradians ved prøvepositionen fra sensorpositionsdata
Tekniske data UV-dosiskontroller UV-MAT
| Sensorstikforbindelser | 24 bit, fuldt digital |
| Antal sensorer | 2 stk. (for BS-serien) / 1 stk. (for BSL-serien) |
| Dosisområde | 0-1.000.000 J/cm² |
| Dosisopløsning | 1 mJ/cm² |
| Bestrålingstid | 1 s til 999 dage (BS-serien) / 0,01 s til 9999 h (BSL-serien) |
| PC-interface | USB 2.0 |
| Sensoridentifikation | ja |
| Mål | 185 mm x 251 mm x 100 mm |
| Driftstemperatur | 5-60 °C |
| Spektralområder | UVC, UVB, UVA, UVA+ eller LUX |
| Kalibreringsusikkerhed (typ.) | 4,5-6,0 % (k = 2) |
| Linearitetsfejl | under 1 % |
| Ældning pr. år | under 3 % |
Funktioner og drift
UV-MAT styrer bestrålingen i alle vores bestrålingskamre. Den giver disse funktioner:
 | Dosiskontrol UV-MAT måler irradiansen kontinuerligt og afslutter bestrålingen, når den indstillede måldosis er nået. Dosis forbliver derfor uafhængig af lampeældning, tilsmudsning og temperatur. |
 | Timer Som alternativ til dosiskontrol tilbyder UV-MAT en indstillelig timer til tidsstyrede bestrålinger mellem 1 s og 999 dage (BS-serien) eller 0,01 s og 9999 h (BSL-serien). |
 | Bestrålingsprotokoller Bestrålinger kan registreres med en pc. UV-MAT Touch registrerer dem også på et USB-stik uden pc. |
 Ligner illustrationen | Sensorholder Sensorholderen fastgør radiometersensorerne inde i bestrålingskammeret. Til målinger på prøven kan sensorerne fjernes; UV-MAT kan justeres til dette med en faktor. |
Skærmen viser irradiansen, mål- og aktuel dosis pr. lampegruppe samt den resterende tid. Fanerne fører til dæmpnings- og oscilloskopvisningen.

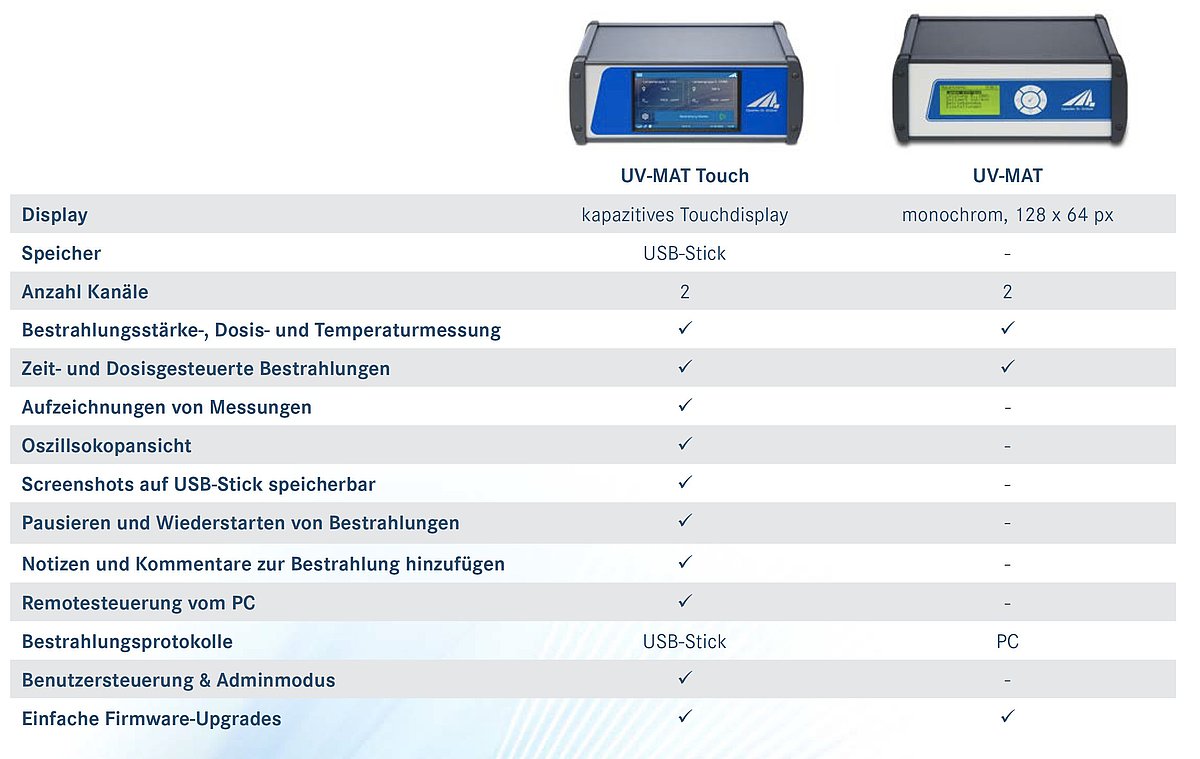

De to bestrålingskontroller sammenlignet
| Funktion |  | |
|---|---|---|
| Display | kapacitiv touch-display | monokrom, 128 x 64 px |
| Hukommelse | USB-stik | – |
| Antal kanaler | 2 (BS) / 1 (BSL) | 2 (BS) / 1 (BSL) |
| Måling af irradians, dosis og temperatur | ja | ja |
| Tids- og dosisstyrede bestrålinger | ja | ja |
| Registrering af målinger | ja | – |
| Oscilloskopvisning | ja | – |
| Skærmbilleder kan gemmes på et USB-stik | ja | – |
| Pause og genstart af bestrålinger | ja | – |
| Tilføjelse af noter og kommentarer til en bestråling | ja | – |
| Fjernstyring fra en PC | ja | – |
| Bestrålingsjournaler | på et USB-stik | på PC'en |
| Brugeradministration og admin-tilstand | ja | – |
| Enkle firmwareopgraderinger | ja | ja |
Begge styringer bruger de samme sensorer, så en sensor kan bruges med begge enheder.
UV-MAT Touch styres via en højopløselig kapacitiv touchskærm. En Cortex ARM-processor sikrer holdbarhed og mulighed for opdatering - nye funktioner kan installeres på stedet. Enheden og PC-softwaren er kompatible med Windows 10 og 11. Enkelt- og multikanalbestrålinger vises numerisk og grafisk, sammen med oscillogrammer og indstillingerne. Parametre indstilles direkte på enheden og er adgangskodebeskyttede.
| Sensorindgange | 24 bit, fuldt digital |
| Antal sensorindgange | 2 (BS-serien) / 1 (BSL-serien) |
| Dosisindstillingsområde | 0-1.000.000 J/cm² |
| Dosisopløsning | 1 mJ/cm² |
| Bestrålingstid | 1 s til 999 dage (BS-serien) / 0,01 s til 9999 h (BSL-serien) |
| PC-interface | USB 2.0 |
| Sensorgenkendelse | ja |
| Mål | 185 × 251 × 100 mm |
| Tilladt driftstemperatur | 5 til 60 °C |
| Egenskab | UV-MAT Touch | UV-MAT |
|---|---|---|
| Display | kapacitivt touchdisplay, 5″ WVGA | grafisk, 128 × 64 px, monokrom |
| Displayudlæsning | irradians og dosis, oscilloskopvisning | irradians og dosis |
| Datalagringsfrekvens | justerbar: 1 s til 1 h | – |
| Lagringsperiode | > 24.000 h | – |
| Lagringsgrænseflade | 1 × USB-stick (op til 32 GB) | dataeksport via USB |
Ordrenumre, leveringsomfang, tilbehør og versioner
| Ordrenummer | 820930 |
|---|---|
| Display | kapacitiv touchdisplay, 5″ WVGA |
| Displayvisning | irradians og dosis, oscilloskopvisning |
| Datalogningsfrekvens | justerbar: 1 s til 1 h |
| Registreringsperiode | over 24.000 h |
| Lagringsinterface | 1 x USB-stik (op til 32 GB) |
Touch-versionen med et 5-tommers kapacitivt display, oscilloskopvisning og optagelse til et USB-stik - ingen PC nødvendig.
| Ordrenummer | 820920 |
|---|---|
| Display | grafisk, monokrom, 128 x 64 px |
| Displayoutput | irradians og dosis |
| Dataeksport | via USB |
Basisversionen med et monokromt grafisk display; måleværdierne kan overføres til en PC via USB.
| Betegnelse | Bestillingsnummer |
|---|---|
| PC-software til UV-MAT Touch | 860901 |
Komplekse, flertrins-bestrålinger - f.eks. en forbestråling med UVA ved lav irradians efterfulgt af en UVC-bestråling med høj intensitet - kan parametreres med fjernbetjeningsmuligheden. Op til 30 dosis- eller tidsstyrede trin og pauser er mulige. Samtidig logges bestrålingen og gemmes på pc'en.
