UVpad E – precyzyjne widmowe pomiary UV

Podana powyżej niepewność wzorcowania jest niepewnością rozszerzoną wzorcowania (k = 2, poziom ufności ok. 95 %) i dotyczy źródła wzorcującego oraz warunków wzorcowania. W praktycznym zastosowaniu niepewność pomiaru jest większa: dochodzi do niej niedopasowanie widmowe przy faktycznie użytym źródle, temperatura czujnika, starzenie się od czasu wzorcowania, a także odległość i ustawienie względem źródła. Sposób łączenia tych składowych w budżet niepewności wyjaśniono w rozdziale Niepewność pomiaru w pomiarach UV.

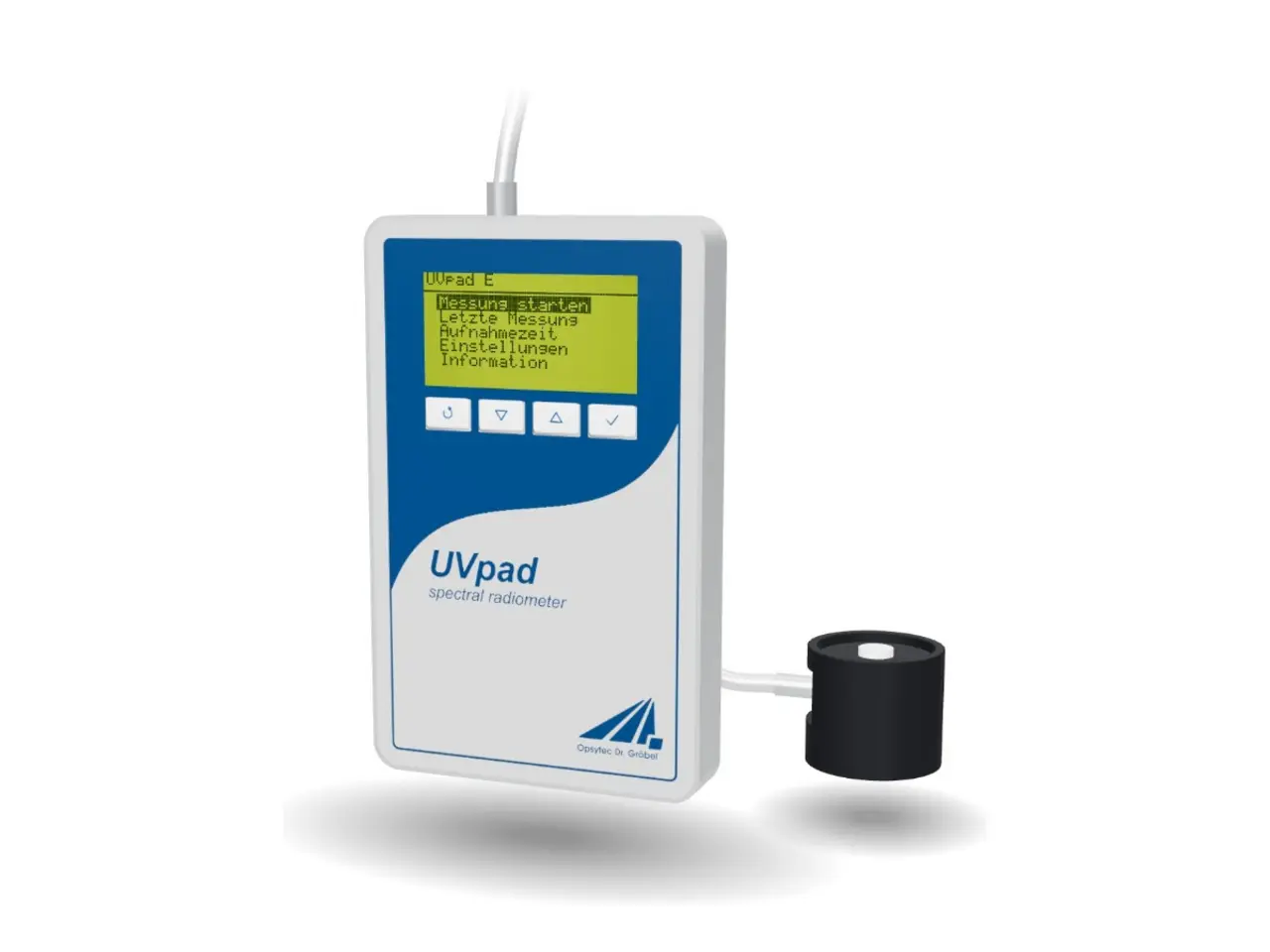

UVpad E przekazuje promieniowanie za pomocą zewnętrznej głowicy czujnika ze światłowodem SMA do spektrometru, podczas gdy UVpad ma czujnik w płaskiej obudowie. UVpad E umożliwia zatem pomiar w miejscach, w których nie mieści się urządzenie o średnicy 14 mm, na przykład wewnątrz komory napromieniowania, przy oknie reaktora lub przy gorących lampach, podczas gdy elektronika pozostaje na zewnątrz. Zakres widmowy wynosi od 240 do 480 nm przy natężeniu napromienienia od 2 do 5000 mW/cm² (wersja High Power do 20 W/cm²).

Tak. Wytyczna ICH Q1B wymaga wykazania ekspozycji na promieniowanie UVA na poziomie co najmniej 200 Wh/m² oraz 1,2 miliona luksogodzin światła widzialnego. UVpad E mierzy widmowo natężenie napromienienia UVA w zakresie od 240 do 480 nm i oblicza dawkę w czasie trwania cyklu w komorze; głowica czujnika leży w płaszczyźnie próbki. Do pomiaru luksogodzin dodawany jest czujnik LUX na RMD lub stosowany jest SR900 z zakresem do 1100 nm.

Wersja standardowa mierzy natężenie napromienienia od 2 do 5000 mW/cm², wersja High Power od 25 do 20 000 mW/cm²; dawka jest rejestrowana do 600 J/cm². Ponieważ głowica zawiera wyłącznie optykę, toleruje wyższe temperatury niż przyrząd; głowica czujnika jest przystosowana do zakresu od 0 do 70 °C, a przyrząd od 0 do 60 °C. Do lamp UV LED w ognisku przewidziana jest wersja High Power, aby uniknąć nasycenia 512-pikselowej matrycy.

Świadectwo wzorcowania podaje rozszerzoną niepewność wzorcowania przy k = 2; dla UVpad E wynosi ona zazwyczaj od 5,0 do 9,5 %. W praktyce niepewność pomiaru jest większa, ponieważ dochodzą do niej niedopasowanie widmowe do faktycznie stosowanego źródła, temperatura czujnika, starzenie się oraz geometria pomiaru. Sposób, w jaki składają się one na budżet niepewności, wyjaśniono w rozdziale Niepewność pomiaru w pomiarach UV.

Zakres dostawy: UVpad E, światłowód o długości 1,5 m, czujnik zewnętrzny typu 1 (o ile nie podano inaczej), fabryczne świadectwo wzorcowania, oprogramowanie, kabel USB oraz walizka transportowa.

Dla lamp UV o dużym natężeniu napromienienia. Wszystkie pozostałe dane są zgodne z wersją standardową.

Do zastosowań z niskim natężeniem napromienienia. Wszystkie pozostałe dane są takie jak w wersji standardowej.

Akredytowane wzorcowanie i badania ISO 17025 we własnym laboratorium wzorcującym. Przy dostawie UVpad E jest już fabrycznie wzorcowany; wzorcowanie ISO 17025 można zamówić opcjonalnie.

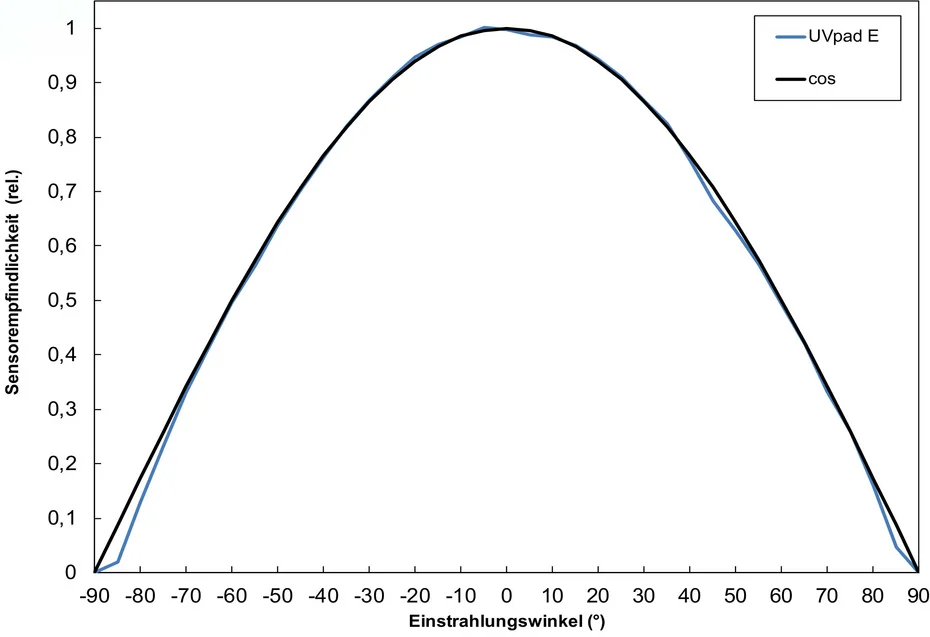

Głowica czujnika jest określana przy składaniu zamówienia. Bez takiej informacji dostarczamy typ 1. Wszystkie trzy typy są podłączane za pomocą światłowodu (1,5 m).
