UVpad – misurazione UV spettrale in formato tascabile
L'UVpad è un radiometro UV autonomo a misurazione spettrale per impianti UV a nastro. Risolve la radiazione da 200 a 440 nm ± 5 nm con una larghezza di banda spettrale di 2 nm e misura irradianze da 2 a 5000 mW/cm², opzionalmente da 25 a 35.000 mW/cm². Poiché opera senza filtri ottici, diversi tipi di lampade e LED UV possono essere confrontati direttamente; con un'altezza di 14,4 mm attraversa l'impianto.
L'UVpad è il radiometro UV a risoluzione spettrale autonomo più sottile al mondo. Combina una tecnologia di misura scientifica con uno strumento compatto e facile da usare. Grazie al suo principio di misura innovativo, non utilizza filtri ottici.
La luce UV viene rilevata e analizzata spettralmente nell'UVpad. Le misurazioni sono quindi riferibili a standard nazionali. Poiché opera senza filtro, è particolarmente adatto per la misurazione e il confronto di diverse lampade.
Tutti i dati di misura vengono visualizzati immediatamente sul dispositivo; 50 misurazioni vengono memorizzate nell'UVpad e possono essere lette tramite USB. Il software PC fornito in dotazione valuta i profili di intensità di irradianza misurati separatamente per UVA, UVB, UVC e VIS. Lo spettro e i dati di misura possono essere esportati e salvati.
Opzionalmente, gli impianti UV possono essere ottimizzati grazie a funzioni operative salvate, come ad esempio gli spettri di assorbimento dei fotoiniziatori. In questo modo è possibile ridurre i costi operativi e garantire la qualità del prodotto.
Note su spettroradiometro e radiometro a banda larga
Nella tecnologia di misura UV, radiometri a banda larga e spettrali vengono utilizzati per monitorare le prestazioni delle lampade. Tuttavia, i radiometri a banda larga sono tarati solo su un tipo di lampada e differiscono tra loro in termini di sensibilità. Ciò rende impossibili i confronti tra le misurazioni di diversi produttori e i confronti tra impianti con lampade diverse (ad es. Hg, Ga, Fe) o LED UV. Al contrario, mediante radiometri spettrali è possibile misurare tutte le lampade UV.
Ad esempio, con l'invecchiamento delle sorgenti di radiazione dopate, lo spettro cambia. Gli impianti UV e l'invecchiamento delle sorgenti di radiazione possono essere comodamente monitorati e documentati con l'UVpad.
Questo rende l'UVpad uno strumento UV spettrale portatile: fornisce lo spettro senza un computer collegato e senza guida di luce, direttamente dove si trova il campione.
| Tipo di prodotto | Spettroradiometro: il radiometro UV spettrale più piatto (14,4 mm) per nastri trasportatori, LED e lampade puntiformi |
| Campo spettrale | 200–440 nm (risolto spettralmente) |
| Campo di misura | Irradianza: 2–5000 mW/cm² (standard), 25–35000 mW/cm² (alta potenza), 1–5000 W/m² (alta sensibilità); Dose: 1 mJ/cm²–600 J/cm² (standard), 25 mJ/cm²–4200 J/cm² (alta potenza), 0,1 J/m²–5000 J/m² (alta sensibilità) |
| Incertezza di taratura (tip.) | 5,0–9,5 % (k = 2) |
| Uscita / interfaccia | Interfaccia: USB |
| Risoluzione temporale | Frequenza di memorizzazione dei dati: 100 Hz–1 Hz, regolabile |
| Taratura | riferibile al PTB; taratura di fabbrica, con possibilità di nuova taratura |
| Norme / linee guida | nessuna norma specifica di prodotto; taratura secondo DIN EN ISO/IEC 17025:2018 disponibile |
| Adatto per | Produzione additiva e stampa 3D; Piante, agricoltura e alimentare; Polimerizzazione UV e fotopolimerizzazione; Incollaggio UV, colaggio e incapsulamento |
| Non adatto per | irradianza superiore a 5000 mW/cm² (campo standard); temperature del sensore superiori a 70 °C; uso sott'acqua o in pressione; misurazione VUV a 172 nm |
| Revisione della scheda tecnica | Rev. 2026-09-08 (e_uvpad_uv_radiometer.pdf) |
L'incertezza di taratura indicata sopra è l'incertezza estesa della taratura (k = 2, livello di confidenza circa 95 %) e si applica alla sorgente di taratura e alle condizioni di taratura. Nell'uso l'incertezza di misura è maggiore: la discrepanza spettrale rispetto alla sorgente effettivamente utilizzata, la temperatura del sensore, l'invecchiamento dalla taratura, nonché la distanza e l'allineamento rispetto alla sorgente si aggiungono a essa. Come questi si combinano in un budget di incertezza è spiegato in Incertezza di misura nella misurazione UV.
Punti di forza del radiometro UV spettrale
- Misure radiometriche spettrali senza PC
- 200 - 440 nm (intero campo spettrale UV)
- 512 fotodiodi
- Funzionamento a batteria
- Altezza di soli 14,4 mm
- USB per l'esportazione dei dati
- Memoria interna per 50 misurazioni

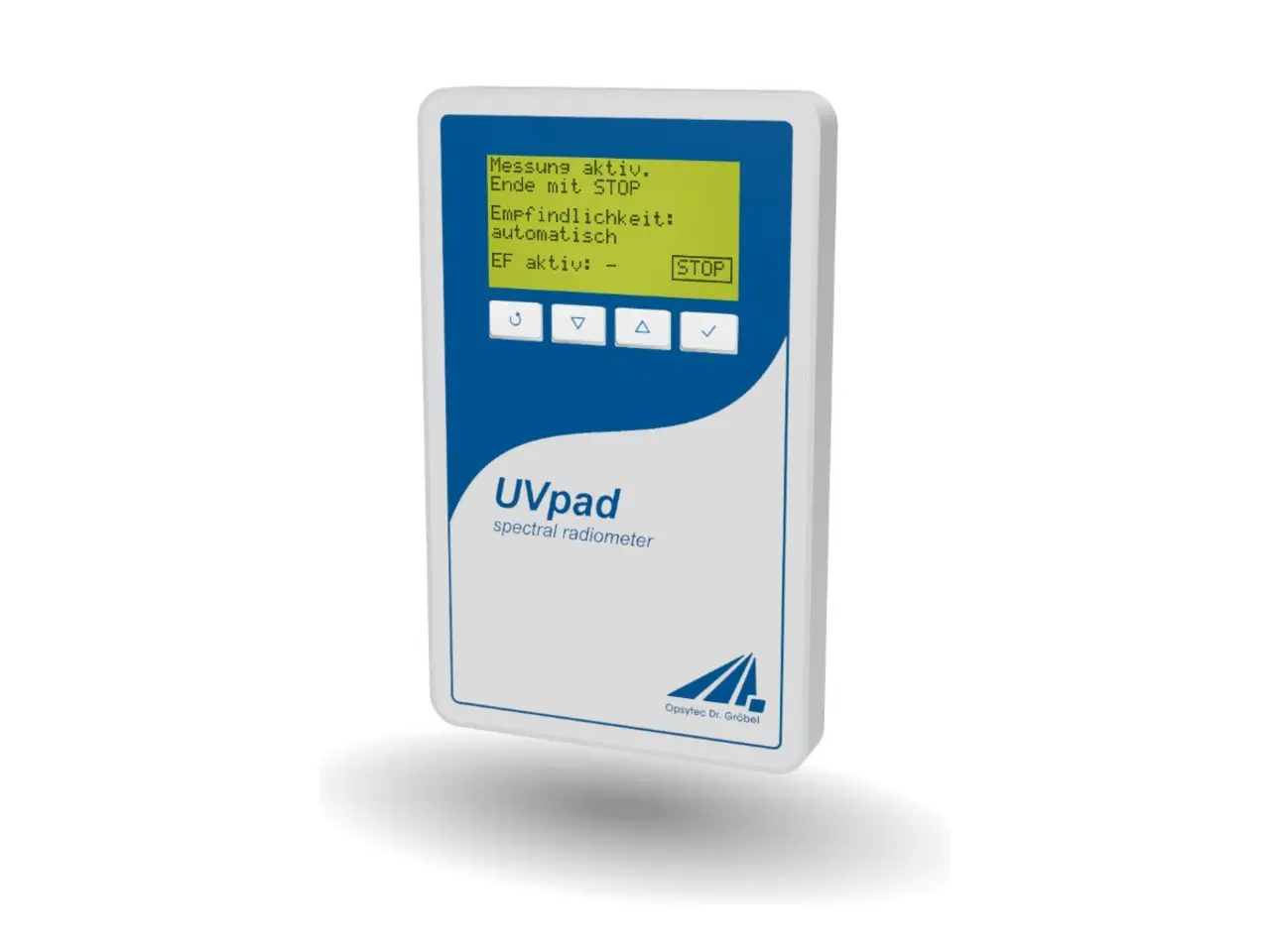

Scoprite l'UVpad come modello 3D interattivo
Ruotate l'alloggiamento, azionate il display e provate la navigazione dei menu – proprio come sul dispositivo reale.
L'UVpad può essere visualizzato da tutte le angolazioni nel visualizzatore di prodotto 3D – fedele all'originale, generato dai dati di progettazione CAD. Se lo desiderate, accendete il display e navigate attraverso il menu, proprio come sul dispositivo reale.
Dati tecnici radiometro UV UVpad
| Campo spettrale | 200–440 nm ± 5 nm |
| Versioni | standard, high-power, high-sensitivity |
| Larghezza di banda spettrale | 2 nm |
| Irradianza | 2–5000 mW/cm² (standard), 25–35000 mW/cm² (high-power), 1–5000 W/m² (high-sensitivity) |
| Dose | 1 mJ/cm² - 600 J/cm² (standard), 25 mJ/cm² - 4200 J/cm² (high-power), 0,1 J/m² - 5000 J/m² (high-sensitivity) |
| Risoluzione | 0,1 mW/cm² / 1 mW/cm² |
| Taratura | riferibile al PTB |
| Incertezza di taratura, tipica | 5,0–9,5 % |
| Correzione del coseno | sì |
| Frequenza di memorizzazione dati | 100 Hz a 1 Hz, regolabile |
| Tempo di misura | da 5 s a 8 min, in funzione della frequenza di memorizzazione dati |
| Frequenza di campionamento | 10 ms - 1000 ms |
| Display | grafico, 128 × 64 px |
| Dimensioni | 160 × 100 × 14,4 mm |
| Posizione del sensore | lato posteriore |
| Peso | circa 375 g |
| Temperatura di esercizio consentita | 70 °C, brevemente fino a 60 s a 120 °C di temperatura ambiente |
| Alimentazione | batteria interna agli ioni di litio |
| Memoria | 50 misurazioni |
| Interfaccia | USB |
| Requisiti di sistema | Windows 11, 300 MB HDD, 4 GB RAM |
Domande frequenti: UVpad
L'UVpad Standard misura 2–5000 mW/cm², l'UVpad High Power 25–35.000 mW/cm² per LED UV focalizzati e lampade spot, l'UVpad High Sensitivity 1–5000 W/m² per sorgenti deboli. Tutte le versioni misurano spettralmente da 200 a 440 nm con una larghezza di banda di 2 nm tramite un array di 512 fotodiodi e sono progettate con un'altezza di 14,4 mm per sistemi a nastro trasportatore; la dose viene registrata fino a 600 J/cm² (High Power fino a 4200 J/cm²).
Perché misura spettralmente: l'UVpad scompone la radiazione nelle singole lunghezze d'onda e solo successivamente integra l'irradianza su UVA, UVB, UVC o una ponderazione personalizzata. Un radiometro a banda larga, al contrario, è tarato su una lampada di calibrazione e mostra uno scostamento spesso del 5–20 % con uno spettro distribuito diversamente. Con l'UVpad, lampada a pressione media e LED a 395 nm possono quindi essere confrontati direttamente nella stessa unità, inclusa la lunghezza d'onda di picco.
L'incertezza di taratura tipica è del 5,0–9,5 % (k = 2) ed è riferibile al PTB; la taratura viene eseguita, come opzione, nel laboratorio accreditato di Opsytec secondo la DIN EN ISO/IEC 17025:2018. Il valore dipende dall'intervallo spettrale poiché l'incertezza degli standard di irradianza è maggiore nell'UVC a onde corte rispetto all'UVA. Opsytec raccomanda una nuova taratura ogni 12 mesi; la memorizzazione di 50 misurazioni con spettro consente il confronto nel tempo.
Il certificato di taratura indica l'incertezza di taratura estesa con k = 2; per l'UVpad è tipicamente del 5,0–9,5 %. Nell'uso l'incertezza di misura è maggiore, poiché a essa si aggiungono il mismatch spettrale rispetto alla sorgente effettivamente utilizzata, la temperatura del sensore, l'invecchiamento e la geometria di misura. Come questi elementi si combinino in un bilancio di incertezza è spiegato in Incertezza di misura nella misurazione UV.
Codici d'ordine, contenuto della fornitura, accessori e versioni
| Dispositivo | Numero d'ordine |
|---|---|
| UVpad | 670011 |
Contenuto della fornitura: l'UVpad, il certificato di taratura di fabbrica, un cavo USB e una valigetta per il trasporto.
| Numero d'ordine | 670011-P |
|---|---|
| Larghezza di banda spettrale | 2 nm |
| Irradianza | 25–35000 mW/cm² |
| Dose | 25 mJ/cm² - 4200 J/cm² |
| Risoluzione | 1 mW/cm² |
Per lampade UV-LED con la massima potenza. Tutti gli altri dati corrispondono a quelli della versione standard.
| Numero d'ordine | 670011-H |
|---|---|
| Larghezza di banda spettrale | 4 nm |
| Irradianza | 1–5000 W/m² |
| Dose | 0,1 J/m² - 5000 J/m² |
| Risoluzione | 1 W/m² = 0,1 mW/cm² |
Per lampade fluorescenti UV, simulatori solari e applicazioni con bassa irradianza. Tutti gli altri dati corrispondono a quelli della versione standard.
| Denominazione | Numero d'ordine |
|---|---|
| Taratura ISO 17025 | 17026-1 |
Taratura e verifica accreditate secondo ISO 17025 nel nostro laboratorio di taratura. Alla consegna l'UVpad è già tarato in fabbrica; la taratura ISO 17025 può essere ordinata come opzione.
Utilizzato in questi settori applicativi
L'UVpad misura ovunque un sensore debba viaggiare con il pezzo o adattarsi a uno spazio di installazione piatto: nel profilo di dose di una linea di trasporto nella polimerizzazione UV, al giunto nell'incollaggio, colaggio e incapsulamento UV, nel tunnel di tappatura della tecnologia di riempimento, sui componenti nella produzione di ottiche e durante la post-polimerizzazione nella produzione additiva.
UVpad misura lo spettro nel punto in cui si trova il campione, motivo per cui compare in lavori che devono documentare la distribuzione spettrale. Pubblicato più di recente:
- Influence of different UV spectra and intensities on yield and quality of cannabis inflorescences — Huebner, D. S.; Batarshin, M.; Beck, S. et al. · Frontiers in Plant Science · 2024
- On-Site Inactivation for Disinfection of Antibiotic-Resistant Bacteria in Hospital Effluent by UV and UV-LED — Azuma, T.; Usui, M.; Hasei, T. et al. · Antibiotics · 2024
- Multiparameter Single Sensor for Space Silicone Adhesive Monitoring Under High-Vacuum Ultraviolet Exposure — Fazzi, L.; Dias, N.; Holynska, M. et al. · Journal of Spacecraft and Rockets · 2023
- Quantification and elucidation of the UV‐light triggered initiation kinetics of TPO and BAPO in liquid acrylate monomer – Ruhland, K.; Habibollahi, F.; Horny, R. · Journal of Applied Polymer Science · 2019
- Diklofenaakin ja diatritsoaatin kvantitatiivisten ja kvalitatiivisten tutkimuksien analyysimenetelmät — 2022
I dettagli provengono da Crossref. La paternità e il contenuto restano di competenza dei rispettivi gruppi di ricerca.
Queste sono le regole più spesso consultate nella pratica per gli spettrometri — dalla misurazione ai valori limite fino ai requisiti sul dispositivo:
- DIN EN ISO/IEC 17025:2018-03 — Requisiti generali per la competenza dei laboratori di prova e di taratura
- DIN EN 62471:2009-03 — Sicurezza fotobiologica delle lampade e dei sistemi di lampade
- DIN EN 14255-1:2005 — Misurazione e valutazione dell'esposizione personale alla radiazione ottica incoerente — Parte 1: radiazione UV da sorgenti artificiali sul luogo di lavoro
Tutte le regole per gli spettrometri sono elencate nel motore di ricerca delle norme.
Non è un riferimento normativo. Fa sempre fede l'edizione attualmente in vigore nel testo originale.
Downloads
- Scheda tecnica
- Pubblicazione UV-News 9 "Misurazione della radiazione spettrale negli impianti di polimerizzazione UV"
- Software demo UVpad (ZIP)
- Modello 3D UVpad (STEP come ZIP)
- Manuale (firmware > 3.0.0)
- Manuale (firmware < 2.0.0)
- Software (ZIP)
Le schede tecniche sono disponibili in tedesco e inglese. Fa fede la versione inglese.
