Spettri di lampade UV e LED UV
Il database degli spettri Opsytec contiene 66 spettri di lampade UV e LED UV – da lampade al mercurio a bassa e media pressione, passando per lampade excimer e a deuterio, fino ai LED UVA, UVC e infrarossi, oltre a spettri di riferimento: il sole misurato, gli spettri di riferimento AM secondo ASTM G173-03, gli illuminanti standard secondo CIE 15 e la condizione di riferimento a banda stretta a 365 nm secondo DIN EN ISO 3059. Gli spettri delle lampade e dei LED sono stati misurati nel laboratorio Opsytec in conformità alla CIE 250:2022; gli spettri di riferimento e due misurazioni esterne chiaramente contrassegnate provengono da altre fonti, ciascuna delle quali è indicata. Tutti possono essere utilizzati liberamente e scaricati per calcolare le componenti UV-A, UV-B e UV-C.
Gli spettri sono tipici per la rispettiva classe di lampada; per questo motivo non indichiamo designazioni di tipo. Come si calcola l'irradianza in UVA, UVB e UVC a partire dall'irradianza spettrale è illustrato nelle istruzioni per Excel; le basi dei LED UV sono trattate in tecnologia LED UV per UVA, UVB e UVC.
Confrontate e analizzate gli spettri online

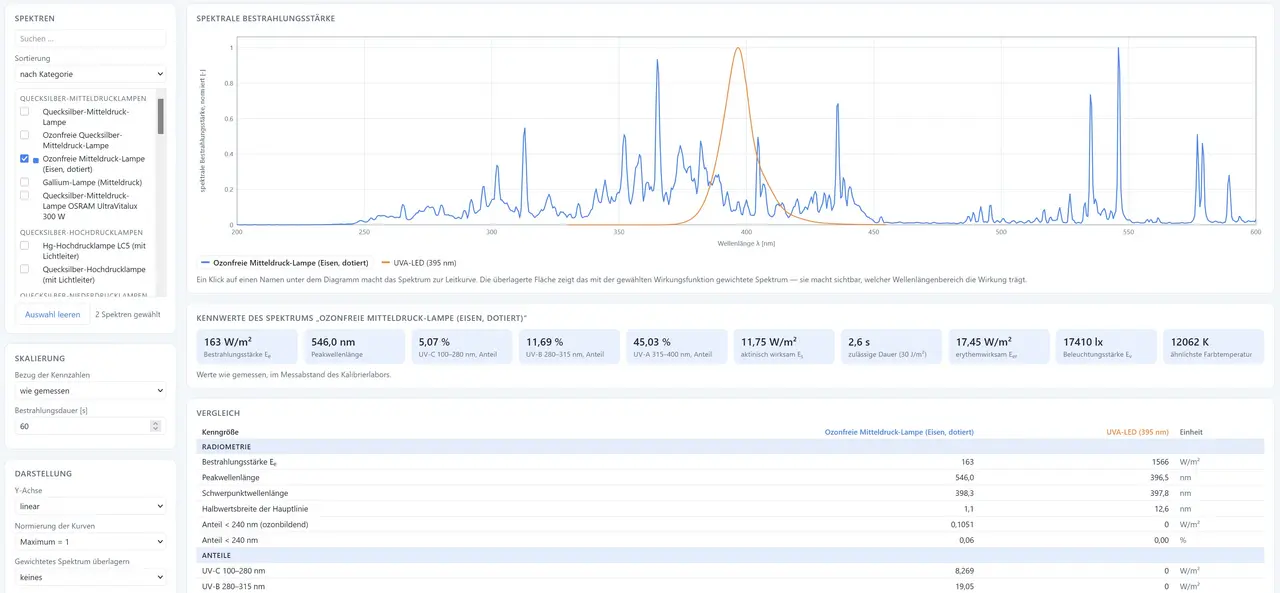

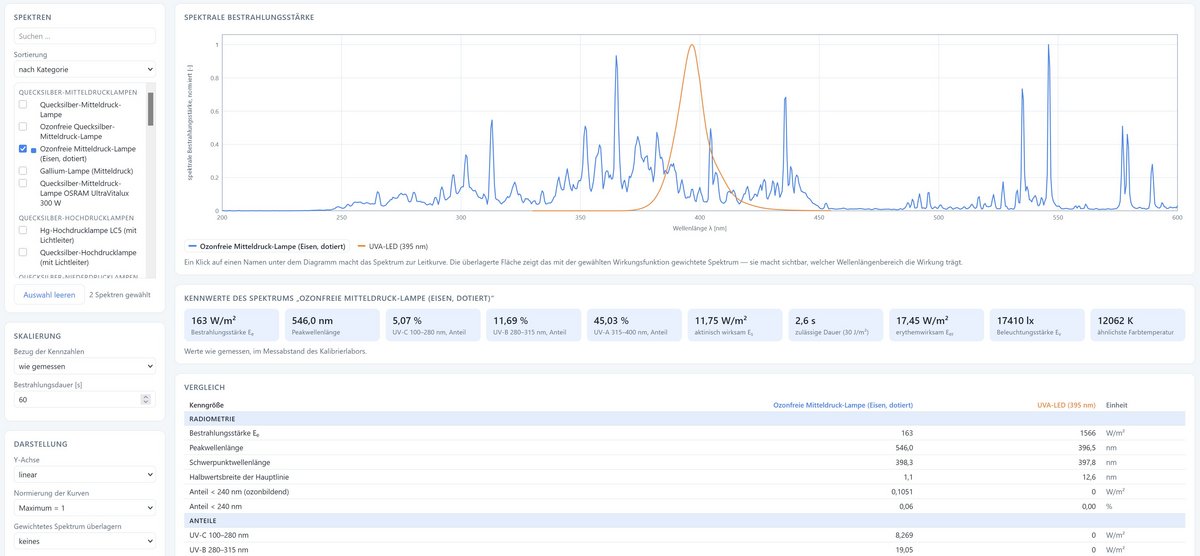

Con lo Spectral Database Explorer, potete visualizzare e confrontare tutti gli spettri di questo database direttamente nel vostro browser, senza bisogno di download o fogli di calcolo.
L'Explorer calcola i parametri fotometrici e fotobiologici più importanti per ciascuno spettro:
- Proporzioni di UV-C, UV-B, UV-A e luce visibile
- Illuminamento e temperatura di colore
- Irradianza attinica (rischio per pelle e occhi)
- Irradianza eritemale
- Irradianza induttiva di vitamina D e melanopica
Questo consente di determinare rapidamente quale lampada o LED UV sia adatto per una determinata applicazione, quanto due emettitori differiscano dal punto di vista spettrale e quale intervallo spettrale sia rilevante per la misurazione. Nella progettazione di un processo, l'Explorer non sostituisce le misurazioni effettuate con un radiometro tarato.
Tutti gli spettri con i loro valori caratteristici – intervallo misurato, lunghezza d'onda di picco e le quote di UV-C, UV-B, UV-A e dell'intervallo visibile – sono elencati nella panoramica alla fine di questa pagina.
Visualizzazione e analisi dei dati spettrali
Gratuito nel browser, nessuna registrazione richiesta.
Spettri delle lampade al mercurio a media pressione
- Potenze tipiche: 1 kW - 40 kW
- Drogaggio:
- HG
- ferro
- gallio
- senza ozono e generante ozono
- Link:
Spettri delle lampade al mercurio ad alta pressione
- Potenza tipica: 100 W - 40 kW
- Drogaggio:
- nessuno
- senza ozono e generante ozono
- Collegamenti:
Spettri delle lampade a mercurio a bassa pressione
- Potenza tipica: 4 W - 600 W
- Drogaggio:
- nessuno
- senza ozono e generante ozono (185 nm)
- Link:
Spettri delle lampade fluorescenti UV
- Potenza tipica: 4 W - 200 W
- Drogaggio:
- nessuno (emissione dallo strato di fosforo)
- senza ozono
- Collegamenti
- Lampada fluorescente (Helarium)
- Lampada fluorescente (UVB-311)
- Lampada fluorescente (UVB banda larga)
- Lampada fluorescente (UVA-340)
- Lampada fluorescente (100 W, colore luce 79)
- Lampada fluorescente (BlacklightBlue 352 nm)
- Lampada fluorescente (BlacklightBlue 368 nm)
- Lampada fluorescente (colore luce 05)
- Lampada fluorescente (Philips Actinic BL)
- Lampada fluorescente (6500 K)
- Lampada fluorescente T8 15 W (luce diurna fredda)
Spettri delle lampade excimer
- Potenza tipica: 10 W - 1000 W
- Excimer:
- KrCl, Xe₂
- generalmente generante ozono
- Link:
Lampada excimer (Xe₂) 172 nm: Misurazione effettuata dal Lichttechnisches Institut, riempimento Xe₂ a 250 mbar. Non misurata nel laboratorio di taratura Opsytec. La grandezza misurata era l'intensità radiante in W/(sr·nm). La curva è normalizzata a un'irradianza di 1 W/m²; la forma, le proporzioni e i rapporti non ne sono influenzati.
Spettri di LED e moduli LED a emissione blu
- Potenze tipiche: 1–5 W come singolo LED, come modulo LED anche fino a 2000 W
- Doping:
- nessuno
- senza ozono
- Link:
Spettri di LED nel campo del visibile (VIS)
- Potenze tipiche: 1–5 W come singolo LED, come modulo LED anche fino a 2000 W
- Drogaggio:
- nessuno
- senza ozono
- Link:
Spettri di LED UVA e moduli LED UVA
- Potenze tipiche: 1–5 W come LED singolo, come modulo LED anche fino a 2000 W
- Drogaggio:
- nessuno
- senza ozono
- Link:
Spettri di LED UVB e moduli LED UVB
- Potenze tipiche: 1–4 W come singolo LED, come modulo LED anche fino a 200 W
- Drogaggio:
- nessuno
- senza ozono
- Link:
Spettri di LED UVC e moduli LED UVC
- Potenze tipiche: 1–4 W come singolo LED, come modulo LED anche fino a 200 W
- Doping:
- nessuno
- senza ozono
- Link:
Spettri delle lampade allo xeno, lampade allo xeno ad arco corto e lampade flash allo xeno
- Potenza tipica: 150 W - 5000 W
- Drogaggio:
- nessuno
- senza ozono e generante ozono
- funzionamento in DC o pulsato
- Link:
Spettri delle lampade agli alogenuri metallici
- Potenza tipica: 400 W - 4000W
- Droganti:
- Alogenuri metallici
- solitamente senza ozono
- Link:
Spettri delle lampade alogene
- Potenza tipica: 10 W - 1 kW
- Drogaggio:
- nessuno
- senza ozono
- Link:
Spettri delle lampade al deuterio, lampade D2
- Potenza tipica: 10 W - 300 W
- Doping:
- nessuno
- generante ozono e senza ozono
- Link:
Spettri di riferimento: sole, spettri AM, illuminanti standard e condizioni di riferimento
Questi spettri servono come riferimento, non come campione di una classe di lampade. A eccezione della condizione di riferimento a 365 nm, nessuno di essi proviene dal laboratorio di taratura Opsytec: lo spettro solare è una misurazione dell'utente, gli spettri AM sono spettri di riferimento secondo ASTM G173-03 e gli illuminanti standard sono calcolati secondo CIE 15. Gli illuminanti standard sono distribuzioni relative; qui sono normalizzati a un'irradianza di 1 W/m² in modo da poter essere confrontati con gli spettri misurati. Il riferimento a banda stretta a 365 nm secondo DIN EN ISO 3059, invece, è una misurazione del nostro laboratorio di taratura; mostra l'irradianza a cui sono riferiti i misuratori UV-A per il controllo con liquidi penetranti e con particelle magnetiche.
- Link:
- Spettro solare (misurato il 7 aprile 2026)
- AM1.5 globale (ASTM G173-03)
- AM0, extraterrestre (ASTM G173-03)
- Illuminante standard A
- Illuminante standard C
- Illuminante standard D50
- Illuminante standard D55
- Illuminante standard D65
- Illuminante standard D75
- Illuminante standard E
- Filtrato a 365 nm (larghezza di banda 2 nm), DIN EN ISO 3059
Panoramica degli spettri
La panoramica elenca tutti i 66 spettri del database spettrale Opsytec con i loro valori caratteristici calcolati: intervallo misurato, lunghezza d'onda di picco e le quote in UV-C, UV-B, UV-A e nel campo del visibile. Le quote si riferiscono all'irradianza totale misurata. Gli spettri sono tipici della rispettiva classe di lampade e possono essere utilizzati liberamente; ogni riga rimanda ai dati di misura come file XLSX.
I valori caratteristici sono ottenuti mediante integrazione trapezoidale sulla griglia di misura nativa. Limiti di banda secondo CIE: UV-C 100–280 nm, UV-B 280–315 nm, UV-A 315–400 nm, visibile 380–780 nm; gli intervalli UV-A e visibile si sovrappongono tra 380 e 400 nm. Una quota tra parentesi indica che l'intervallo misurato non copre completamente la banda. Laddove l'intervallo misurato si estenda oltre 780 nm, la parte restante non elencata si trova nell'infrarosso. Gli spettri contrassegnati con † non provengono dal laboratorio di taratura Opsytec; la nota a piè di tabella ne indica l'origine e la normalizzazione. Tutte le altre misurazioni secondo CIE 250:2022. Informazioni senza garanzia – i valori sono indicativi e non sostituiscono una misurazione.
| Lampada | Intervallo misuratonm | Picconm | UV-C% | UV-B% | UV-A% | visibile% | Download |
|---|---|---|---|---|---|---|---|
| Lampada a vapori di mercurio a media pressione | 200–600 | 546,5 | (26,6) | 16,8 | 17,7 | (39,4) | Spettro (XLSX) |
| Lampada a vapori di mercurio a media pressione senza ozono | 200–600 | 546,0 | (8,8) | 20,5 | 21,5 | (49,9) | Spettro (XLSX) |
| Lampada a media pressione senza ozono (drogata al ferro) | 200–600 | 546,0 | (5,1) | 11,7 | 45,0 | (49,1) | Spettro (XLSX) |
| Lampada al gallio (media pressione) | 200–600 | 419,0 | (4,1) | 13,1 | 20,7 | (67,5) | Spettro (XLSX) |
| Lampada a vapori di mercurio a media pressione OSRAM UltraVitalux 300 W | 200–450 | 365,5 | (0,1) | 11,4 | 45,0 | (45,0) | Spettro (XLSX) |
| Lampada Hg ad alta pressione LC5 (con guida di luce) | 200–600 | 365,0 | (1,2) | 37,1 | 43,1 | (21,6) | Spettro (XLSX) |
| Lampada a vapori di mercurio ad alta pressione (con guida di luce) | 200–600 | 438,5 | (<0,1) | 2,5 | 35,1 | (70,2) | Spettro (XLSX) |
| Lampada a vapori di mercurio a bassa pressione UVC (253,7 nm) | 200–600 | 253,5 | (92,7) | 1,6 | 1,2 | (4,6) | Spettro (XLSX) |
| Lampada ad amalgama di mercurio (253,7 nm, alta potenza) | 200–600 | 253,5 | (71,0) | 5,1 | 3,8 | (20,4) | Spettro (XLSX) |
| Lampada fluorescente (Helarium) | 200–600 | 546,5 | (<0,1) | 3,2 | 74,7 | (28,6) | Spettro (XLSX) |
| Lampada fluorescente (UVB-311) | 230–450 | 311,5 | (<0,1) | 73,2 | 17,6 | (11,4) | Spettro (XLSX) |
| Lampada fluorescente (UVB a banda larga) | 200–600 | 435,5 | (1,9) | 53,8 | 36,1 | (8,5) | Spettro (XLSX) |
| Lampada fluorescente (UVA-340) | 200–600 | 435,5 | (<0,1) | 3,7 | 83,9 | (18,4) | Spettro (XLSX) |
| Lampada fluorescente (100 W, colore 79) | 200–600 | 546,0 | (<0,1) | 0,3 | 78,1 | (28,1) | Spettro (XLSX) |
| Lampada fluorescente (BlacklightBlue 352 nm) | 200–600 | 365,0 | (<0,1) | 0,5 | 98,9 | (5,6) | Spettro (XLSX) |
| Lampada fluorescente (BlacklightBlue 368 nm) | 300–450 | 365,5 | (–) | (0,1) | 99,5 | (11,0) | Spettro (XLSX) |
| Lampada fluorescente (colore 05) | 200–600 | 435,5 | (<0,1) | 0,8 | 72,2 | (45,0) | Spettro (XLSX) |
| Lampada fluorescente (Philips Actinic BL) | 200–600 | 369,0 | (<0,1) | <0,1 | 91,2 | (22,6) | Spettro (XLSX) |
| Lampada fluorescente (6500 K) | 379–780 | 546,0 | (–) | (–) | (0,5) | 100,0 | Spettro (XLSX) |
| Lampada fluorescente T8 15 W (luce diurna fredda) | 379–1045 | 545,3 | (–) | (–) | (0,3) | 99,7 | Spettro (XLSX) |
| Lampada a eccimeri filtrata (KrCl) 222 nm | 200–400 | 221,5 | (99,8) | <0,1 | 0,2 | (0,1) | Spettro (XLSX) |
| Lampada a eccimeri (KrCl) 222 nm | 200–380 | 222,0 | (98,6) | 0,8 | (0,6) | (–) | Spettro (XLSX) |
| Lampada a eccimeri (Xe₂) 172 nm † | 148–200 | 171,4 | (100,0) | (–) | (–) | (–) | Spettro (XLSX) |
| LED blu (405 nm) | 330–450 | 405,0 | (–) | (–) | (28,1) | (99,7) | Spettro (XLSX) |
| LED blu (420 nm) | 320–520 | 423,5 | (–) | (–) | (1,0) | (100,0) | Spettro (XLSX) |
| LED blu (445 nm) | 330–520 | 447,0 | (–) | (–) | (<0,1) | (100,0) | Spettro (XLSX) |
| LED blu (450 nm) | 330–520 | 451,0 | (–) | (–) | (<0,1) | (100,0) | Spettro (XLSX) |
| VIS blu (450 nm) | 379–780 | 450,3 | (–) | (–) | (0,1) | 100,0 | Spettro (XLSX) |
| VIS verde (520 nm) | 379–780 | 519,7 | (–) | (–) | (<0,1) | 100,0 | Spettro (XLSX) |
| VIS rosso (630 nm) | 379–780 | 631,8 | (–) | (–) | (<0,1) | 100,0 | Spettro (XLSX) |
| VIS bianco (CIE A, 3139 K) | 379–780 | 715,7 | (–) | (–) | (0,9) | 99,8 | Spettro (XLSX) |
| VIS bianco (CIE D50, 5235 K) | 379–780 | 511,6 | (–) | (–) | (0,2) | 99,9 | Spettro (XLSX) |
| VIS bianco (CIE E, 5616 K) | 379–780 | 502,8 | (–) | (–) | (1,3) | 99,9 | Spettro (XLSX) |
| LED bianco (5670 K) | 379–1039 | 451,6 | (–) | (–) | (0,1) | 99,4 | Spettro (XLSX) |
| LED IR (750 nm) | 379–1045 | 755,2 | (–) | (–) | (<0,1) | 96,9 | Spettro (XLSX) |
| LED IR (810 nm) | 379–1045 | 804,1 | (–) | (–) | (<0,1) | 12,3 | Spettro (XLSX) |
| LED IR (940 nm) | 379–1039 | 944,8 | (–) | (–) | (<0,1) | 0,2 | Spettro (XLSX) |
| LED UVA (365 nm) | 330–450 | 371,0 | (–) | (–) | (99,3) | (14,4) | Spettro (XLSX) |
| LED UVA (385 nm) | 330–450 | 385,0 | (–) | (–) | (94,9) | (84,0) | Spettro (XLSX) |
| LED UVA (395 nm) | 330–455 | 396,5 | (–) | (–) | (67,3) | (98,9) | Spettro (XLSX) |
| LED UVB (280 nm) | 200–400 | 281,0 | (32,3) | 67,4 | 0,3 | (<0,1) | Spettro (XLSX) |
| LED UVB (285 nm) | 200–400 | 283,5 | (23,8) | 75,6 | 0,7 | (0,1) | Spettro (XLSX) |
| LED UVB (295 nm) | 230–400 | 295,0 | (0,3) | 95,8 | 3,9 | (0,4) | Spettro (XLSX) |
| LED UVC (255 nm) | 200–400 | 255,5 | (99,2) | 0,6 | 0,3 | (0,1) | Spettro (XLSX) |
| LED UVC (265 nm) | 200–320 | 266,5 | (95,5) | 4,4 | (0,1) | (–) | Spettro (XLSX) |
| LED UVC (267 nm) | 200–400 | 267,5 | (93,8) | 6,2 | <0,1 | (<0,1) | Spettro (XLSX) |
| LED UVC (270 nm) | 200–400 | 270,5 | (88,5) | 10,7 | 0,7 | (0,3) | Spettro (XLSX) |
| LED UVC (275 nm) | 200–400 | 277,5 | (63,0) | 36,7 | 0,4 | (<0,1) | Spettro (XLSX) |
| Lampada allo xeno (pulsata) | 215–441 | 424,6 | (18,3) | 13,7 | 41,0 | (37,8) | Spettro (XLSX) |
| Lampada allo xeno (alimentazione DC, XBO) | 210–500 | 468,0 | (7,6) | 8,3 | 31,9 | (61,0) | Spettro (XLSX) |
| Lampada allo xeno ad arco corto (Cermax, VIS–NIR) | 379–1039 | 882,4 | (–) | (–) | (2,6) | 49,8 | Spettro (XLSX) |
| Lampada ad alogenuri metallici OSRAM HMI 575 W | 200–600 | 546,5 | (1,7) | 7,6 | 28,2 | (69,0) | Spettro (XLSX) |
| Lampada FEL (110 V) | 250–1100 | 893,5 | (<0,1) | 0,1 | 0,8 | 40,4 | Spettro (XLSX) |
| Lampada alogena (illuminante standard A, 2856 K) | 379–780 | 779,1 | (–) | (–) | (0,5) | 99,8 | Spettro (XLSX) |
| Lampada al deuterio (D2) | 200–400 | 200,0 | (73,2) | 12,6 | 14,2 | (2,3) | Spettro (XLSX) |
| Spettro solare (misurato il 7 aprile 2026) † | 300–900 | 450,7 | (–) | (0,1) | 6,1 | 79,7 | Spettro (XLSX) |
| AM1.5 globale (ASTM G173-03) † | 280–2500 | 495,0 | (–) | 0,1 | 4,6 | 53,8 | Spettro (XLSX) |
| AM0, extraterrestre (ASTM G173-03) † | 280–2500 | 451,0 | (–) | 1,3 | 6,5 | 49,9 | Spettro (XLSX) |
| Illuminante standard A † | 300–830 | 830,0 | (–) | (<0,1) | 0,9 | 78,5 | Spettro (XLSX) |
| Illuminante standard C † | 360–830 | 475,0 | (–) | (–) | (3,6) | 91,3 | Spettro (XLSX) |
| Illuminante standard D50 † | 300–830 | 670,0 | (–) | (0,1) | 4,8 | 87,6 | Spettro (XLSX) |
| Illuminante standard D55 † | 300–830 | 530,0 | (–) | (0,1) | 6,3 | 87,3 | Spettro (XLSX) |
| Illuminante standard D65 † | 300–830 | 460,0 | (–) | (0,1) | 9,4 | 86,2 | Spettro (XLSX) |
| Illuminante standard D75 † | 300–830 | 450,0 | (–) | (0,2) | 12,3 | 84,8 | Spettro (XLSX) |
| Illuminante standard E † | 300–830 | 300,0 | (–) | (2,8) | 16,0 | 75,5 | Spettro (XLSX) |
| 365 nm filtrato (2 nm di larghezza di banda), DIN EN ISO 3059 | 315–400 | 365,0 | (–) | (–) | 100,0 | (<0,1) | Spettro (XLSX) |
| Lampada a media pressione (drogata al ferro) | 200–600 | 546,0 | (5,1) | 11,7 | 45,0 | (49,1) | Spettro (XLSX) |
Gli spettri contrassegnati con † non provengono dal laboratorio di taratura Opsytec: lo spettro solare è una misura eseguita da un utente, la lampada a eccimeri da 172 nm è stata misurata presso il Lichttechnisches Institut, gli spettri AM sono spettri di riferimento secondo ASTM G173-03 e gli illuminanti standard sono calcolati secondo CIE 15. Quando una sorgente non fornisce un'irradianza — la lampada a eccimeri e gli illuminanti standard — la curva è normalizzata a 1 W/m²; forma e quote non ne sono influenzate.
Autore: Dr. Mark Paravia
Dr.-Ing. Mark Paravia è amministratore delegato di Opsytec Dr. Gröbel GmbH a Ettlingen e dirige il laboratorio di taratura accreditato. Dopo le sue ricerche sulle scariche a eccimeri di xeno pulsate presso l'Istituto di Tecnica dell'Illuminazione del KIT, il suo attuale ambito di interesse è la tecnica di misura della radiazione ottica. È vicepresidente del comitato di normazione DIN FNL 7 "Radiazione ottica" e membro del gruppo di progetto DVGW sulla disinfezione UV.
