solo P – LED UV haute puissance compacte pour le collage
La LED UV haute puissance solo P est une source ponctuelle de LED UV compacte et économique destinée au collage manuel. Elle atteint jusqu'à 24 000 mW/cm² aux longueurs d'onde 365, 385, 395, 405 et 450 nm, mesure Ø 15 × 143 mm et pèse environ 130 g. Aucun contrôleur externe n'est nécessaire – la solo P fonctionne directement sur un bloc d'alimentation secteur et, comme toutes nos LED UV, elle est rapidement commutable.

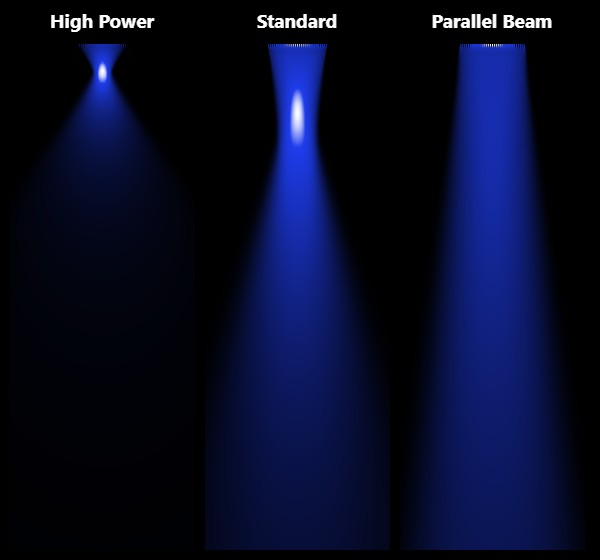

Longueur d'onde, profil de faisceau et optique
Plusieurs profils de faisceau avec optiques interchangeables sont disponibles. Le rayonnement UV de la LED haute puissance est focalisé à la distance de travail souhaitée.
Applications de la LED UV haute puissance solo P
- Polymérisation UV, collage et scellage UV
- Micro-polymérisation
- Irradiation d'échantillons biologiques
- Détection de fissures capillaires ou de fuites à l'aide de marqueurs fluorescents
solo P : calculer à l'avance l'éclairement énergétique sur la pièce
Quel éclairement énergétique arrive sur la pièce ? Dans la simulation de source ponctuelle, vous choisissez l'optique, la longueur d'onde et la distance de travail du solo P et visualisez immédiatement la carte thermique, les profils de coupe transversale et les chiffres clés de la cible. La vue en coupe montre comment la taille du spot et l'éclairement énergétique évoluent avec la distance ; un clic règle la distance de travail sur la meilleure mise au point. Les résultats peuvent être exportés au format CSV et sous forme de rapport de simulation PDF – une base pour la conception, tandis que la mesure avec un radiomètre UV reste déterminante.
Avantages de l'UV-LED solo P
- Design ergonomique
- UV-LED haute puissance
- 365, 385, 395, 405 ou 450 nm
- Rayonnement UV hautement efficace
- Pas de rayonnement thermique
- Longue durée de vie
- Bouton-poussoir intégré et pédale en option disponible
Caractéristiques techniques UV-LED solo P
| Longueur d'onde | 365, 385, 395, 405 ou 450 nm |
| Éclairement énergétique max. | > 24 000 mW/cm² |
| Dimensions | Ø 15 × 143 mm |
| Poids | ~130 g |
| Tension de service | 100 à 240 V, 50/60 Hz |
| Puissance | 5 W |
| Longueur de câble | 1 m |
| Raccordement | Entrée CC, pédale de commande (en option) |
| Bouton | 1 (enfoncé = allumé) |
| Support de refroidissement, dimensions | D 50 mm, h = 25 mm |
| Classification | groupe de risque 3 selon DIN EN 62471:2009-03 |
| Température de service | de 5 à 40 °C ; à partir d'un cycle de service supérieur à 0,5, un refroidissement peut être nécessaire |
| Température de stockage | -10 à 60 °C |
| Humidité | inférieure à 80 %, sans condensation |

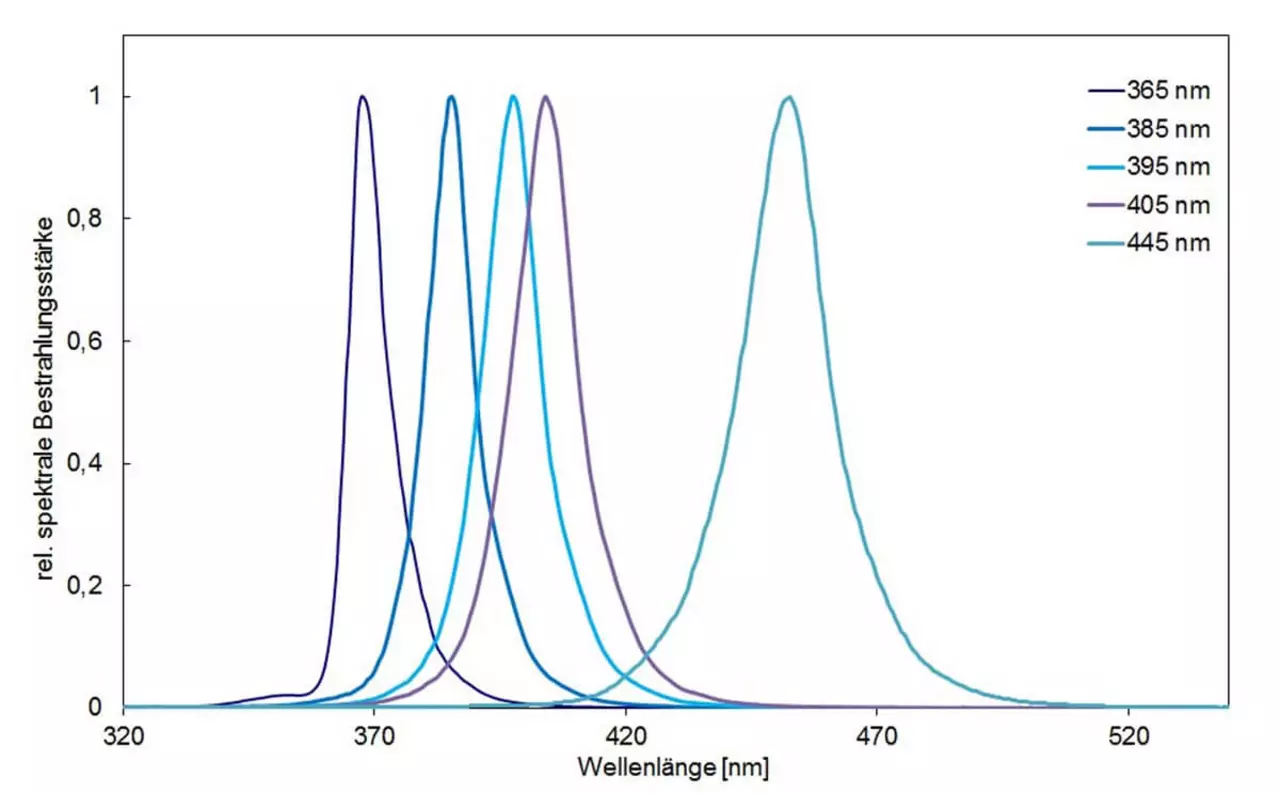

Spectres de la source ponctuelle UV-LED solo P
La longueur d'onde du solo P est fixée à la commande et ne peut pas être modifiée sur l'appareil. La figure facilite ce choix car elle montre la plage réellement couverte par une courbe : un adhésif spécifié pour 395 nm reçoit encore une part utile d'une LED à 405 nm, mais presque rien d'une LED à 365 nm. Pour deux longueurs d'onde, deux solo P sont utilisés.
Consignes de sécurité
L'appareil émet un rayonnement UV-A et de la lumière bleue. Le rayonnement UV est invisible. Toute lumière visible n'est que de la luminescence excitée par le rayonnement ; elle est généralement bien plus faible que le rayonnement UV excitateur, si bien que l'impression d'un faible éclairement énergétique est trompeuse.
Le rayonnement UV-A peut provoquer une cataracte du cristallin et une inflammation de la rétine. Portez toujours des lunettes de protection UV adaptées lors de l'utilisation de l'appareil. Les UV-A provoquent également une décoloration et un vieillissement de la peau ; utilisez des vêtements, des gants ou une crème solaire adaptés.
Les appareils sont conçus et classés selon la norme DIN EN 62471:2009-03 « Sécurité photobiologique des lampes et des appareils utilisant des lampes » ; le solo P relève du groupe de risque 3. Ne regardez pas directement la LED et n'exposez pas la peau de manière permanente au rayonnement UV. Le rayonnement diffus des LED est généralement non critique, mais la sécurité au poste de travail reste de la responsabilité de l'utilisateur.
Nous sommes heureux de vous accompagner dans la mise en place de postes de travail UV et dans l'évaluation des risques selon la norme DIN EN 14255:2005.
Numéros de commande, contenu de la livraison, accessoires et versions
| Version | Numéro de commande |
|---|---|
| Source de lumière ponctuelle à LED UV solo P | 860614 |
Contenu de la livraison : le solo P y compris l'optique et le bloc d'alimentation enfichable. Sauf indication contraire, nous fournissons l'optique « Standard » et la longueur d'onde 365 nm ; veuillez indiquer d'autres optiques et longueurs d'onde lors de votre commande.
| Longueur d'onde |
|---|
| 365 nm |
| 385 nm |
| 395 nm |
| 405 nm |
| 450 nm |
Veuillez indiquer la longueur d'onde souhaitée lors de votre commande ; elle ne fait pas partie du numéro de commande. La longueur d'onde de pic se situe dans une plage de ± 5 nm.
| Désignation | Numéro de commande |
|---|---|
| Interrupteur au pied | 860611 |
| Lunettes de protection UV | 918800 |
| Optique supplémentaire | 860605 |
| Support de refroidissement | 860605C |
| Bloc d'alimentation enfichable | 400POW |
| Rallonge avec protection anti-pliure, câble 3 m | 860604V3 |
L'optique supplémentaire concentre davantage le faisceau, le support de refroidissement absorbe la chaleur perdue lors d'un fonctionnement à cycle de service élevé. Pour une utilisation simple, nous recommandons également de commander l'interrupteur au pied ; pour les travaux dans des endroits difficiles d'accès, nous proposons des rallonges de câble avec protection anti-pliure.
Publications utilisant les sources de lumière UV LED Opsytec
Nous ne tenons pas de bibliographie distincte pour cet appareil précis – les publications citent généralement la gamme de produits, pas le modèle. Voici les 10 travaux les plus récents citant des sources de lumière UV LED Opsytec.
Downloads
- Fiche technique
- Répartition spectrale (PDF)
- Répartition spectrale (XLS)
- Fichier step (step en zip)
- Support de refroidissement (step en zip)
- Manuel
Les fiches techniques sont disponibles en allemand et en anglais. La version anglaise fait foi.
