Capteurs radiométriques et têtes de mesure UV
Les capteurs radiométriques complètent les systèmes RMD, RM-12 et UV-MAT avec des plages spectrales et de mesure définies. La tête de mesure appropriée est choisie en fonction de la source, de l'éclairement énergétique attendu, de la géométrie de mesure et de l'unité d'affichage compatible. La gamme standard comprend sept plages spectrales et quatre plages de mesure par capteur.
La plage spectrale, la plage de mesure et la correction cosinus se trouvent toutes dans la tête de mesure ; l'unité d'affichage ne fait que restituer ce qui y est généré – la physique de mesure sous-jacente est traitée dans conception et sources d'erreur des capteurs UV.
Affectation aux systèmes
| Unité d'affichage | Têtes de mesure compatibles | Remarque |
|---|---|---|
| RMD et RMD Pro | Têtes de mesure avec mémoire intégrée pour l'étalonnage et la date de fabrication | Plusieurs têtes peuvent être utilisées successivement sur un même appareil ; chaque tête possède son propre certificat d'étalonnage. |
| RM-12 | Têtes de mesure de la série RM-12 | La tête et l'appareil forment la paire étalonnée ; caractéristiques techniques dans le tableau ci-dessous. |
| UV-MAT | Têtes de mesure pour le contrôle de dose | Sélection selon la plage spectrale du procédé et l'éclairement énergétique attendu. |
Les plages spectrales et de mesure par modèle, ainsi que les caractéristiques techniques communes, figurent dans les tableaux ci-dessous.
Étalonnage de la paire
Chaque tête de mesure est étalonnée individuellement et livrée avec un certificat d'étalonnage d'usine ; la traçabilité métrologique remonte au PTB. Ce qui prévaut, c'est l'association de la tête de mesure, de l'unité d'affichage et de la source d'étalonnage : une tête étalonnée avec un autre type de lampe donnera une lecture systématiquement erronée avec la nouvelle source. Lors d'un changement de source, il convient de vérifier si l'étalonnage existant reste valable – étalonnage UV décrit les procédures et les documents associés.
Versions
- Sept plages spectrales et quatre plages de mesure par capteur
- Électronique intégrée pour une transmission du signal à faible bruit
- Diffuseur intégré pour la correction cosinus en cas d'irradiation non perpendiculaire
- Capteurs pour l'évaluation de l'effet biologique du rayonnement
- En option, étanchéité aux projections selon IP65, boîtiers spéciaux ou plages de mesure et spectrales étendues
La réparation et les pièces détachées sont traitées sous service et réparation.
La page Mesurer des LED UV explique quel capteur convient aux LED UV de 365 à 405 nm et pourquoi la plage UVA+ y mesure de manière plus fiable.
| Type de produit | Capteur UV : têtes de mesure pour RMD, RMD Touch et RM-12 dans sept plages spectrales |
| Plage spectrale | UVC 200–280 nm, UVB 280–315 nm, UVA 315–400 nm, UVA+ 330–455 nm, UVBB 230–400 nm, VISB 400–480 nm, LUX 380–780 nm |
| Plage de mesure | 0–199 mW/cm² ; 0–1999 mW/cm² (opt. -1) ; 0–19,9 W/cm² (opt. -2) ; 0–19,9 mW/cm² (opt. -3) ; 0–10 W/cm² ; 0–1 W/cm² |
| Incertitude d'étalonnage (typ.) | 4,5–6,0 % (k = 2) |
| Sortie / interface | Tension de signal : 0–2 V ; connecteur du capteur : M12 (5 broches) |
| Résolution temporelle | signal analogique du capteur, déterminée par l'appareil |
| Étalonnage | traçable au PTB, étalonnage d'usine, étalonnage ISO 17025 en option (DIN EN ISO/IEC 17025:2018), réétalonnable |
| Normes / directives | aucune norme spécifique au produit ; étalonnage selon DIN EN ISO/IEC 17025:2018 disponible |
| Convient pour | Photobiologie et biotechnologie ; plantes, agriculture et alimentation ; désinfection UV ; polymérisation UV et photopolymérisation |
| Ne convient pas pour | mesure résolue spectralement (longueur d'onde de pic, largeur de bande) ; éclairement énergétique supérieur à 10 W/cm² (plage standard) ; températures du capteur supérieures à 60 °C ; utilisation sous l'eau ou sous pression |
| Révision de la fiche technique | Rév. 2026-09-08 (e_radiometric_sensors.pdf) |
L'incertitude d'étalonnage indiquée ci-dessus est l'incertitude élargie de l'étalonnage (k = 2, niveau de confiance d'environ 95 %) et s'applique à la source d'étalonnage et aux conditions d'étalonnage. En utilisation, l'incertitude de mesure est plus élevée : la discordance spectrale au niveau de la source effectivement utilisée, la température du capteur, le vieillissement depuis l'étalonnage ainsi que la distance et l'alignement par rapport à la source viennent s'y ajouter. La manière dont ces éléments se combinent en un budget d'incertitude est expliquée sous Incertitude de mesure en métrologie UV.

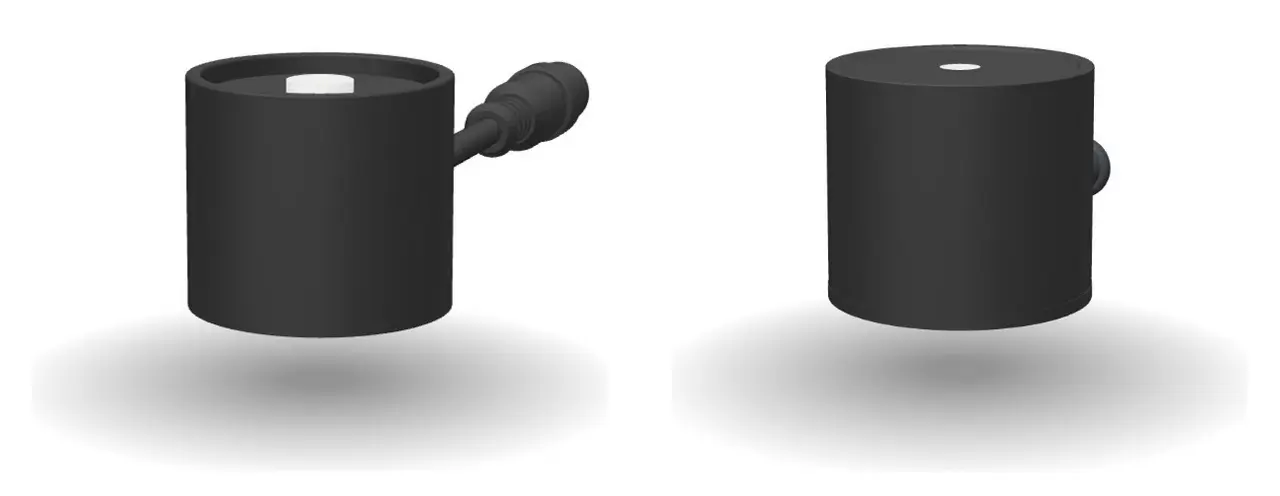

Visualisez les capteurs du radiomètre en tant que modèle 3D
Regardez les têtes de capteurs sous tous les angles, faites-les pivoter et zoomez – directement dans votre navigateur.
Les têtes de capteurs pour les radiomètres UV RM et RMD peuvent être visualisées sous tous les angles dans le visualiseur de produit 3D – fidèle à l'original, généré à partir des données de conception CAO. La forme, le connecteur et les dimensions peuvent ainsi être examinés en détail avant de faire un choix.
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
| UVA+ | 330–455 nm |
| UVBB | 230–400 nm |
| VISB | 400–480 nm |
| LUX | 380–780 nm, V(λ) |
| Tension d'alimentation | ± 5 V |
| Tension de signal | 0–2 V |
| Connecteur du capteur | M12 (5-pole) |
| Zone optique | Ø 10 mm |
| Plage de mesure | 0–199 mW/cm² |
| 0–1999 mW/cm² (opt. -1) | |
| 0–19,9 W/cm² (opt. -2) | |
| 0–19,9 mW/cm² (opt. -3) |
| Plage spectrale | UVA, UVA+, UVBB |
| Plage de mesure, typ. | 0–10 W/cm² |
| Résolution | 0,001 µW/cm² |
| Plage spectrale | UVB, UVC, VISB |
| Plage de mesure, typ. | 0–1 W/cm² |
| Résolution | 0,001 µW/cm² |
| Plage spectrale | UVC (pour la preuve de la sécurité au travail), érythème + UVA |
| Plage de mesure, typ. | 0–10 mW/cm² |
| Résolution | 0,001 µW/cm² |
| Plage de dose | 0–100 MJ/cm² |
| Plage de mesure d'éclairement lumineux | 0–500 000 lx |
| Résolution | 0,001 lux |
| Plage dynamique | 1 : 10 000 000 |
| Conversion AN | 24 bit |
| Capteur de température | intégré |
| Dimensions | Ø 40 mm, h 35 mm |
| Surface optique | Ø 6 mm |
| Poids | 160 g |
| Câble de raccordement | 2 m |
| Température de service | de 0 à 60 °C |
| Température de stockage | de -10 à 60 °C |
| Humidité | < 80 % sans condensation |
| Incertitude d'étalonnage (typ.) | 4,5–6,0 % (k = 2) |
| Erreur de linéarité | < 1 % |
| Vieillissement / an | < 3 % |
| Dérive en température | < 0,1 %/°C |
Questions fréquentes : capteurs radiomètres
Oui, mais en deux versions : les capteurs numériques RMD stockent leurs données d'étalonnage dans le capteur et sont reconnus automatiquement par le RMD, le RMD Pro et le RMD Touch. Les capteurs RM-12 délivrent un signal analogique de 0–2 V via le connecteur M12 à cinq broches. Un capteur ne peut pas être échangé entre les deux classes d'appareils, l'appareil doit donc être précisé lors de la commande. Les deux versions sont disponibles dans les sept plages spectrales UVC, UVB, UVA, UVA+, UVBB, VISB et LUX.
Les têtes de capteur mesurent 40 mm de diamètre pour 35 mm de hauteur et pèsent environ 150 g ; le câble de raccordement mesure 2 m de long. La surface optique se trouve derrière un diffuseur à correction cosinus, ce qui permet de poser le capteur à plat sur le plan de mesure ou de le monter sur un trépied grâce au filetage situé à l'arrière. Une version IP65 est disponible en option pour les projections d'eau ; la plage de température de service est de 0 à 60 °C.
Le certificat d'étalonnage indique l'incertitude d'étalonnage élargie avec k = 2 ; pour les capteurs radiomètres, elle est typiquement de 4,5 à 6,0 %. En utilisation, l'incertitude de mesure est plus élevée, car s'y ajoutent l'écart spectral par rapport à la source réellement utilisée, la température du capteur, le vieillissement et la géométrie de mesure. La manière dont ces éléments se combinent en un budget d'incertitude est expliquée sous Incertitude de mesure en métrologie UV.
Tête de mesure et radiomètre : ce qui doit correspondre
Une tête de mesure pour un radiomètre n'est pas un accessoire, mais la moitié de l'instrument. La plage spectrale, la plage de mesure et la correction cosinus se trouvent dans la tête ; l'unité d'affichage ne fait que restituer ce qui s'y passe.
C'est pourquoi les têtes sont interchangeables et étalonnées individuellement : un RMD équipé d'une tête UVC ne mesure pas la même chose que le même RMD équipé d'une tête UVA – et chaque étalonnage possède son propre certificat.
Numéros de commande, contenu de la livraison, accessoires et versions
| Plage spectrale | Référence |
|---|---|
| UVC | 811010 |
| UVB | 811020 |
| UVA | 811032 |
| UVA+ | 811047 |
| UVBB | 811012 |
| VISB | 811043 |
| LUX | 811061 |
Ces capteurs fonctionnent avec le radiomètre UV RM-12.
| Élément | Valeur |
|---|---|
| Connecteur du capteur | M12 (5 pôles) |
| Plage de mesure | 0–199 mW/cm², 0–1999 mW/cm² (option -1) |
| Surface optique | Ø 10 mm |
| Plage spectrale | Numéro de commande |
|---|---|
| UVC | 814410 |
| UVB | 814420 |
| UVA | 814432 |
| UVA+ | 814447 |
| UVBB | 814412 |
| VISB | 814443 |
| LUX | 814461 |
Ces capteurs sont entièrement numériques et fonctionnent avec le RMD ou le RMD Pro.
| Caractéristique | Valeur |
|---|---|
| Plage de mesure, typ. | 0 à 10 W/cm² |
| Résolution | 0,001 µW/cm² |
| Plage dynamique | jusqu'à 10⁷ |
| Conversion AN | 24 bits |
| Capteur de température | intégré |
| Zone optique | Ø 6 mm |
| Désignation | Référence |
|---|---|
| Capteur pour l'automate | 760001 |
Pour un fonctionnement sur une commande de machine, il existe le capteur avec une sortie analogique ; la plage spectrale, la tension de service, le signal de sortie et la plage de mesure sont définis via la clé de commande des capteurs pour automate.
| Caractéristique | Valeur |
|---|---|
| Tension de service | 24 V |
| Consommation de courant | < 15 mA |
| Signal de sortie | 0–10 V |
| Raccordement | câble (2 m, en option jusqu'à 10 m) |
Version avec une sortie en courant :
| Caractéristique | Valeur |
|---|---|
| Tension de service | 24 V |
| Signal de sortie | 4–20 mA |
| Raccordement | câble (2 m, en option jusqu'à 10 m) ; marron = +24 V DC, blanc = +24 V DC, noir = 0 V, bleu = 0 V |
Downloads
Les fiches techniques sont disponibles en allemand et en anglais. La version anglaise fait foi.
