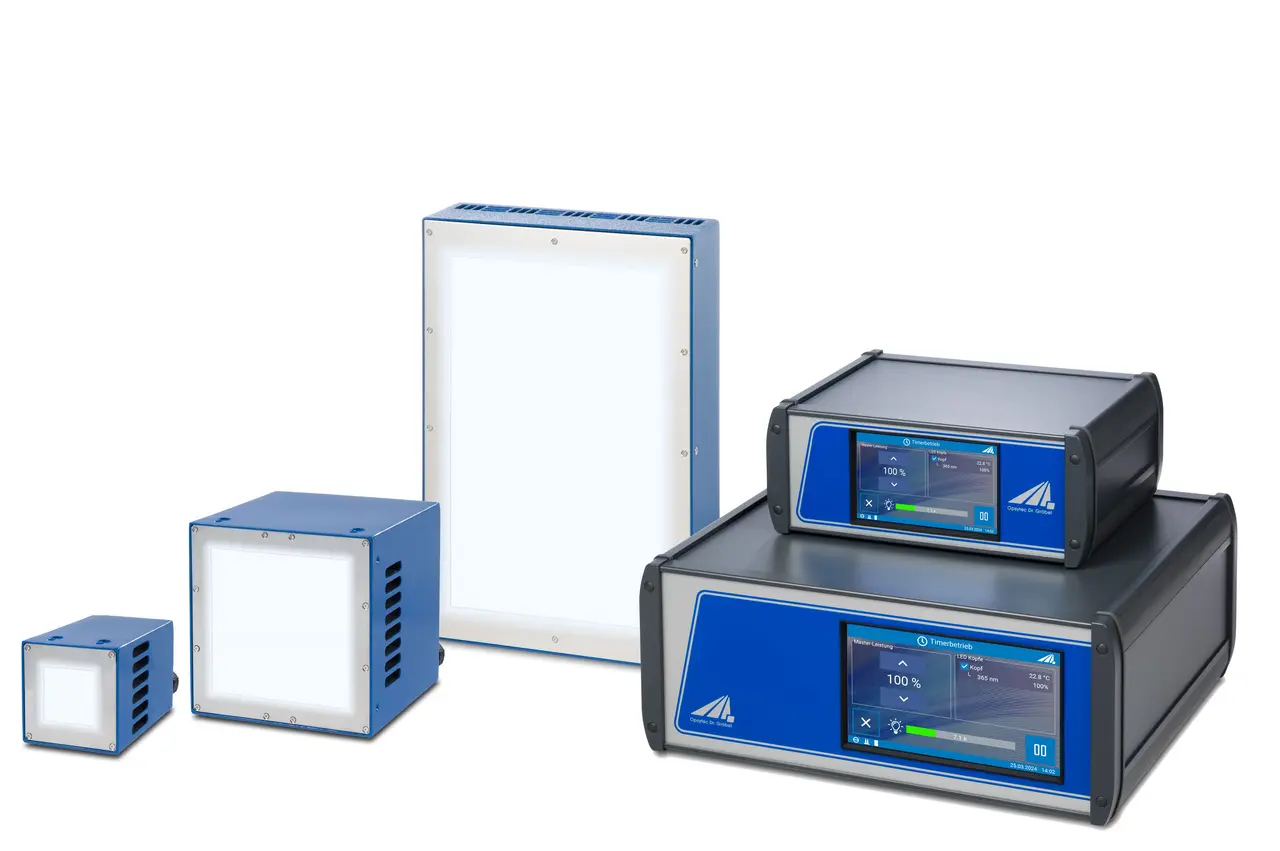

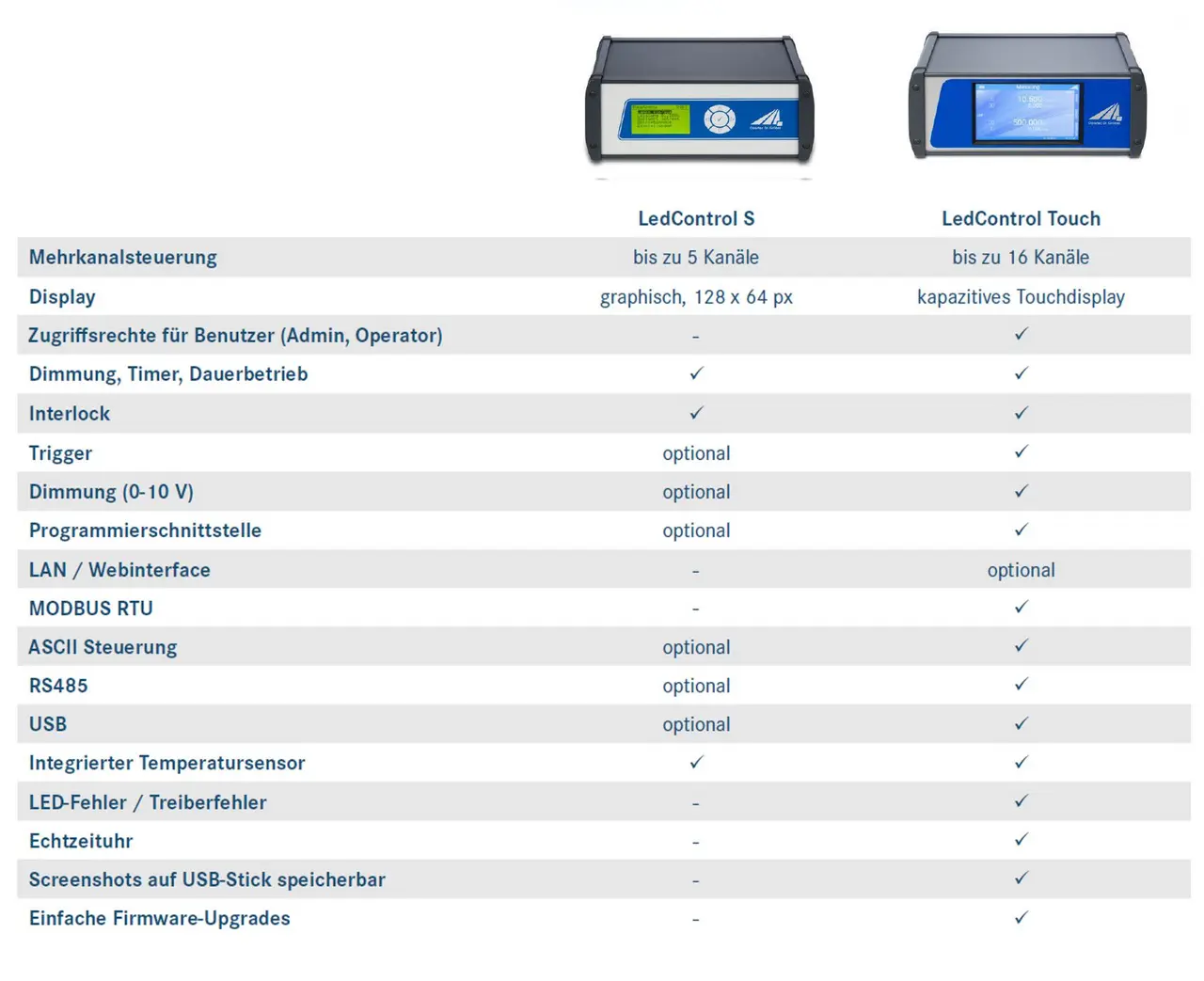

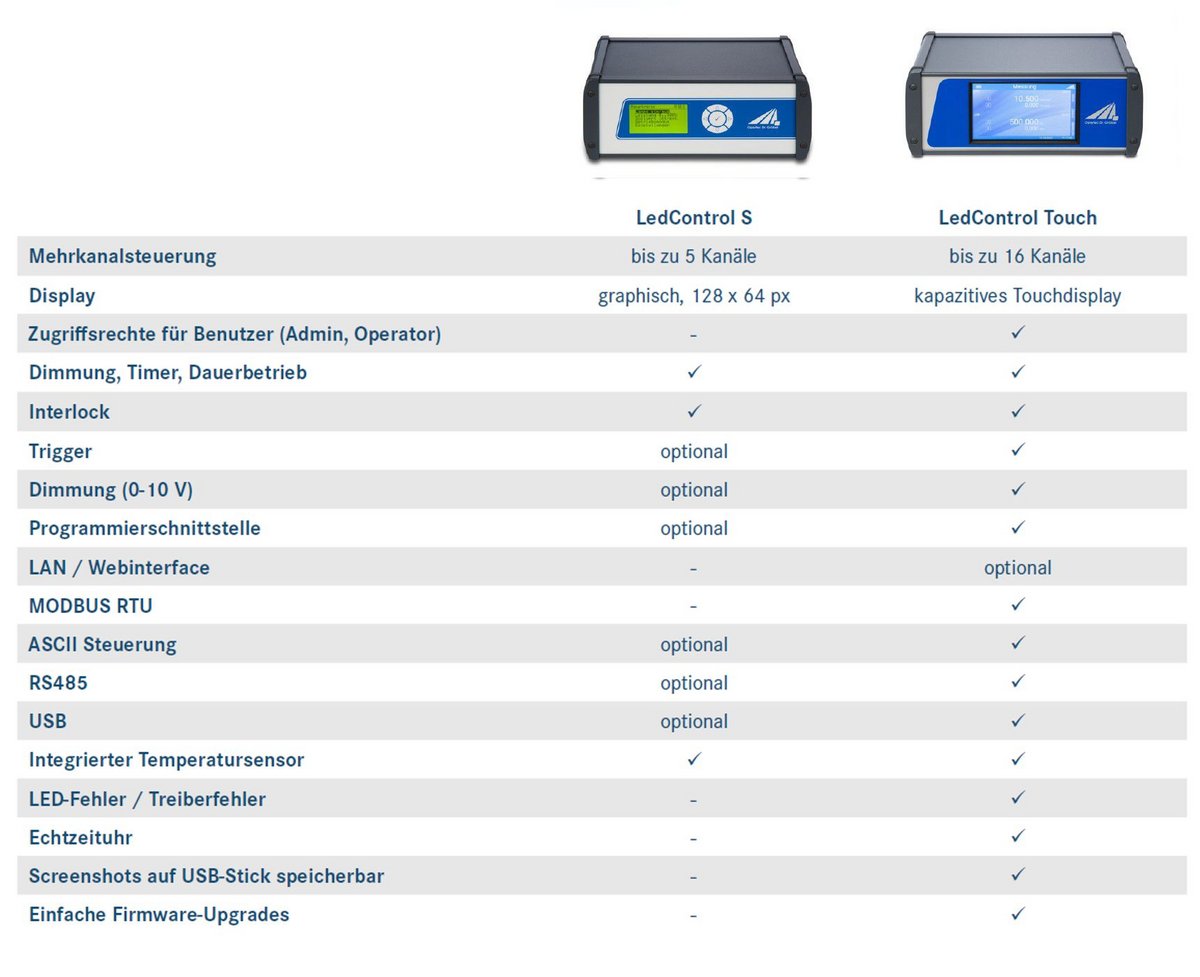

LedControl Touch − タッチディスプレイとModbus対応のUV LED制御装置

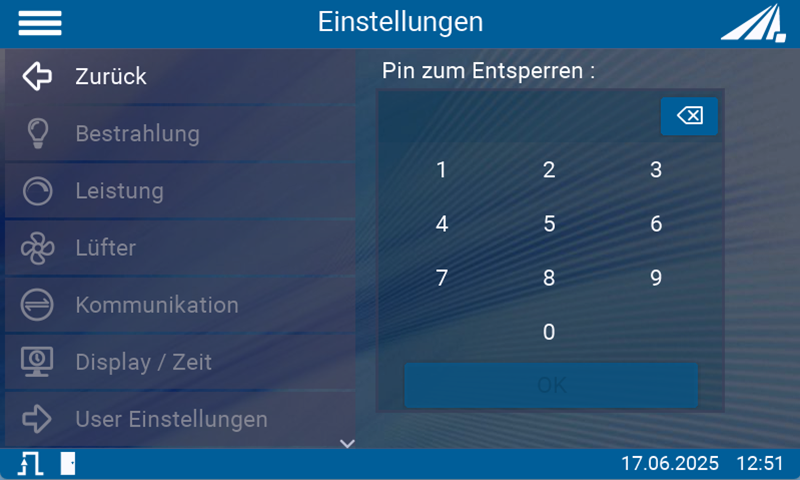

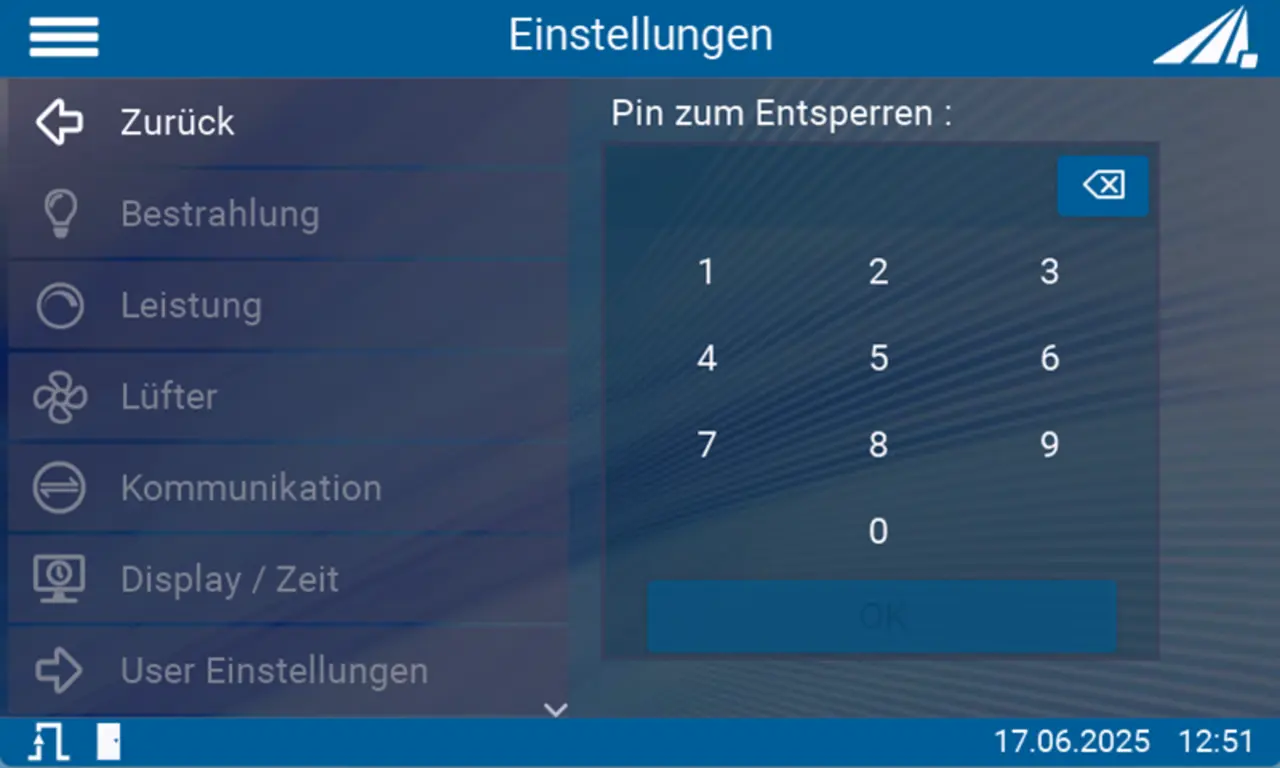

UV-LEDモジュールMの下、波長 385 nm、出力 100%で中央測定、基準面：底面

Modbusメッセージはアドレス、ファンクションコード、データフィールド、CRCで構成されています。アドレスはどのスレーブデバイスが対象であるかを示し、ファンクションコードは読み取りや書き込みなどの動作を決定し、データフィールドにはレジスタアドレスと値が含まれます。レジスタの一例を以下に示します。

Modbus TCPは、イーサネットネットワーク経由の通信のためのプロトコル拡張です。LAN・Webインターフェースオプションはこれを提供し、RS485インターフェースを置き換えます。

LedControl Touchは、Modbusのほかに短いASCIIコマンドでも制御できます。以下はその一例です。

テスト・制御ソフトウェアは、各チャンネルの強度とステータスを表示し、個別にオン/オフを切り替え、タイマーとプリセットを設定し、機器との通信を記録します。

LEDモジュールと対象面との距離を10～20 mmにすると、照射の均一性が特に高くなります。均一性を最適化するには、照射対象面より10～20 mm程度大きい発光面積を選択することをお勧めします。均一性への要求が低い場合は、距離を大きくしてより広い面積を照射することができます。

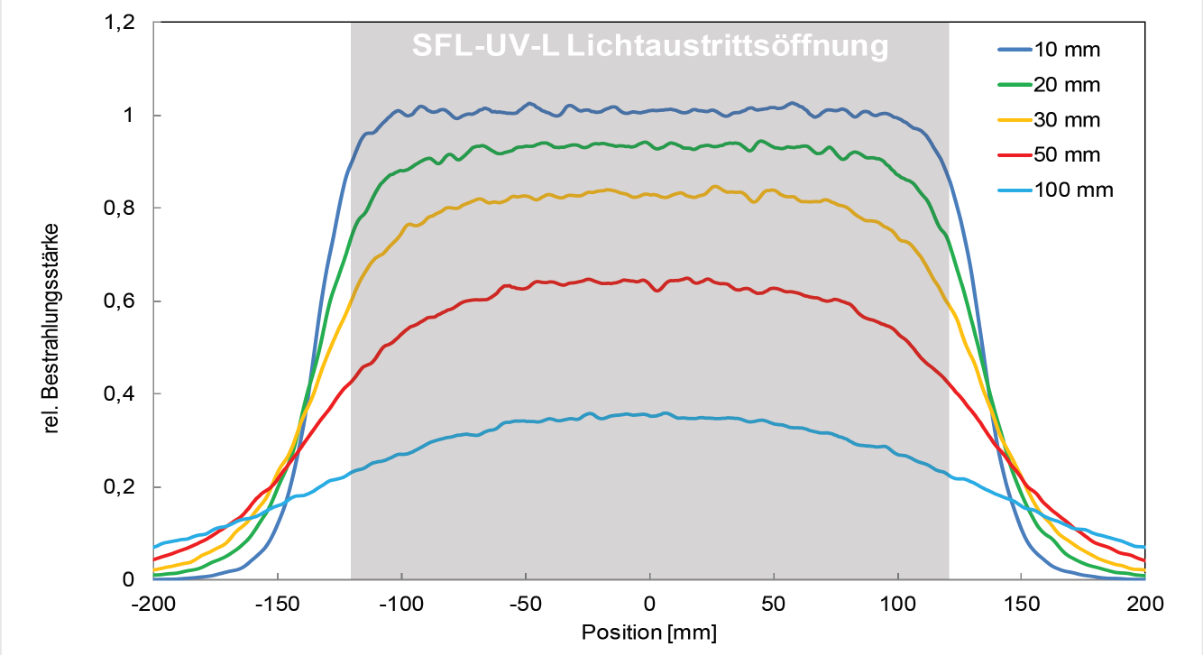

この図は、10～100 mmの距離におけるX軸方向の相対放射照度を示しており、発光面積はグレーで網掛けされています。公称距離では、プロファイルは発光面積全体にわたって平坦を保ち、その端で低下します。距離が大きくなるほど、プロファイルは広がり、低くなります。これらは目安値であり、サイズ、波長、距離によって異なります。

UV LEDのモニタリングには、弊社の校正済みUVA+センサをお勧めします。PLCセンサとして、またRMDなどの弊社ハンドヘルド放射計用としてもご用意しております。

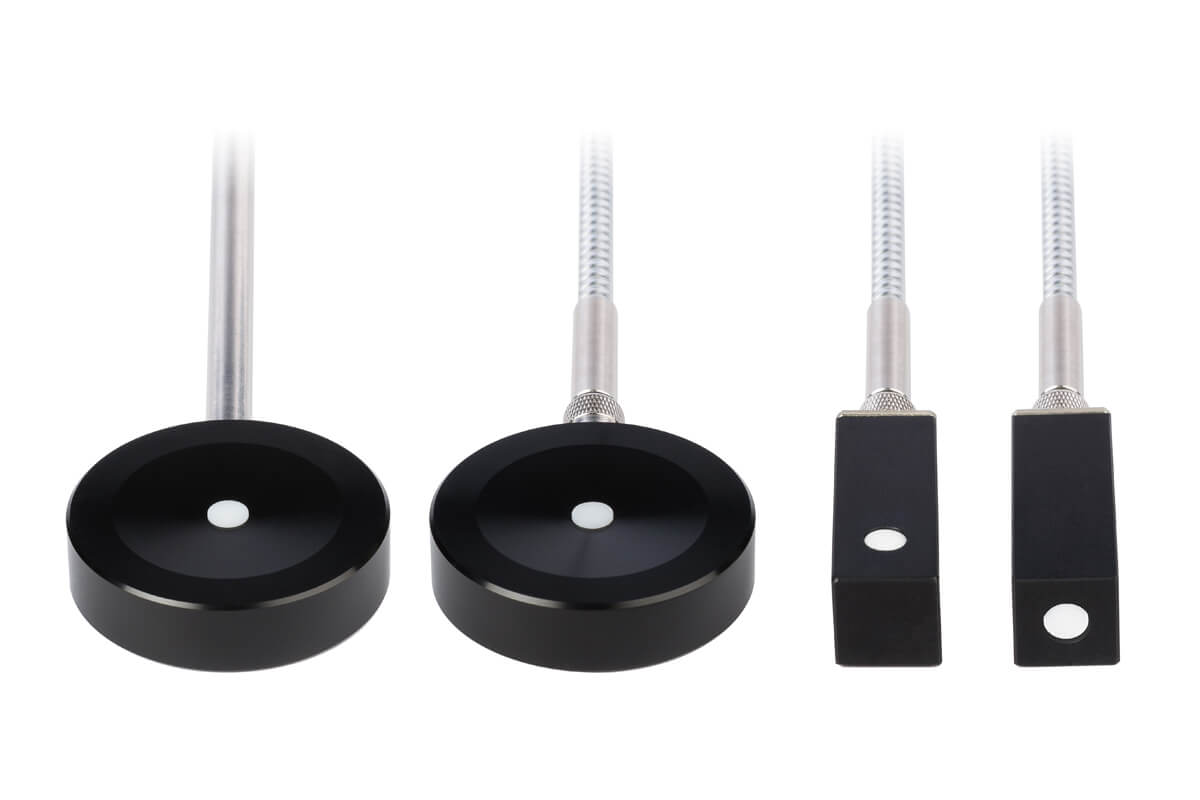

高い放射照度と高温には、XTセンサをご用意しております。

最新世代のUVB・UVC LEDは、従来品と比較して効率が大幅に向上し、動作安定性も改善されている点が際立っています。冷却技術、半導体構造、光取り出し技術の進歩により、より長い寿命とより高いエネルギー効率が実現しました。効率と出力の面ではUVA LEDには依然として及ばないものの、UVB・UVC LEDはその差をかなり縮めています。

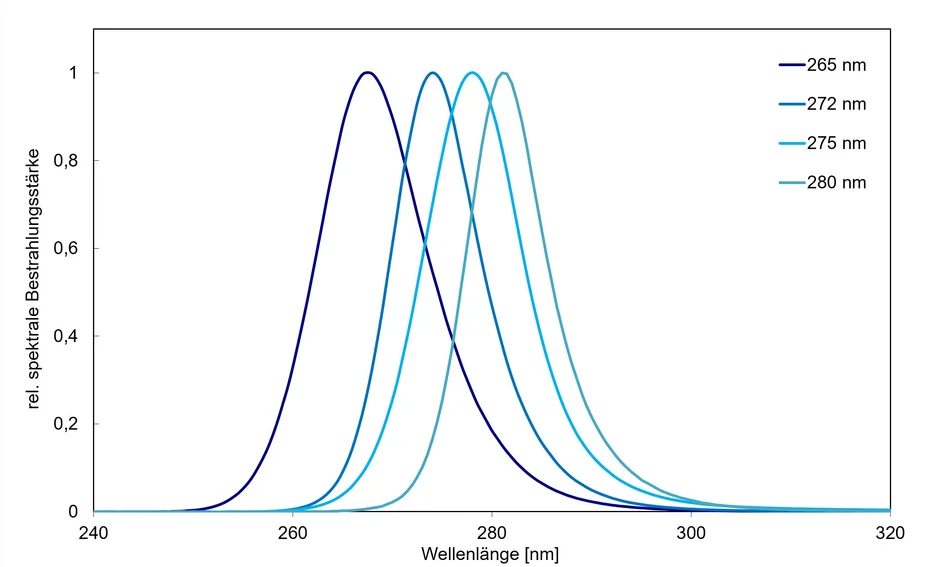

UV-LED iSFLでは、高出力UVAに加え、新たにUVBおよびUVC LEDも初めてラインアップに加えました。消毒用途向けには265、272、275、280 nmの波長を提供しており、265 nm〜285 nmの範囲でモジュールは100 mW/cm²の放射照度を達成します。用途に適した波長については、弊社までお問い合わせください。

機械を安全にし、機械指令2006/42/ECの要求事項を満たすためには、制御システムに安全機能が必要です。通常、安全機能ごとに要求パフォーマンスレベルPLrが決定されます。ここでUV設備特有の最初の難点が生じます。すなわち、傷害の重篤度、ばく露の頻度と時間、およびUVハザードの回避可能性を決定しなければならないという点です。

短期的には、皮膚へのUVばく露は紅斑、弾性線維症、皮膚がんを引き起こし、眼へのばく露は光角膜炎、結膜炎、白内障を引き起こす可能性があります。皮膚がんは重篤で通常不可逆的な傷害です。

人工光学放射に関する指令2006/25/ECでは、1日当たりのばく露限界値30 J/m²までの定期的なばく露が認められています。したがって、絶対的にばく露をゼロにしなくても、ばく露の時間と強度によって傷害の重篤度を低減することができます。この限界値が守られている場合、健康な成人であれば、急性の有害な影響を受けることなく繰り返しばく露されると考えられます。故障が発生した場合、短時間のばく露によって軽度の紅斑のような可逆的な傷害が生じることがあります。しかし、この境界は確実なものではないため、いかなる場合でも対策と安全機能が必要です。

既存の設備では測定が可能ですが、計画段階では測定ができない、あるいは追加の労力を要するため、より高いPLrが求められることがよくあります。まさにこのために、LedControl TouchとPLreadyオプションが計画段階からすでに役立ちます。

PLready安全オプションは、LEDモジュールの制御および センサ回路における交差故障を除外できることを条件として、EN ISO 13849-1に基づくPLカテゴリ4およびEN 62061に基づくSIL 3まで対応可能です。

本オプションは、外部回路により安全に絶縁された48 VDCの安全特別低電圧（SELV）で動作し、故障が発生した場合にLEDモジュールを完全に遮断することができます。

パフォーマンスレベル用のオプションのシャットダウンは、外部接点によってLEDモジュールを切り離します:

以下の例では、自動起動付きの2チャンネル安全ドア監視を示します。DC電圧を単純に切り離す方式と比較して、外部コンタクタを監視できる点が利点です。アクチュエータの制御回路およびセンサ回路における交差故障を排除できる場合、この例はカテゴリ4、PL e（EN ISO 13849-1）またはSIL 3（EN 62061）まで適用可能です。

本装置は紫外線および青色光を放射します。紫外線は目に見えません。目に見える光はいずれも放射によって励起された発光にすぎず、通常は励起源であるUV放射よりもはるかに弱いものです。本装置の放射照度は、太陽光の数百倍の強さです。

紫外線は水晶体の白内障や網膜の炎症を引き起こすことがあります。装置を操作する際は、必ず適切なUV保護ゴーグルを着用してください。UV-Aはまた皮膚の変色や皮膚の老化も引き起こすため、照射線量に応じて適切な衣服、手袋、その他の個人用保護具を使用してください。

本装置はDIN EN 62471:2009-03「ランプ及びランプシステムの光生物学的安全性」に従って設計及び分類されており、UV-LEDモジュールはリスクグループ3に該当します。LEDを直視しないでください。また、皮膚を紫外線に継続的に曝露させないでください。

UV作業場の設置及びDIN EN 14255:2005によるリスクアセスメントについて、弊社が喜んでサポートいたします。

4種類の設定済みバージョンをご用意しています：モジュール1個用のS、4個用の4S、大型モジュール1個用のL、2個用の2Lです。カスタムバージョンもご要望に応じて承ります。

納入範囲：iSFL UV-LEDモジュール、LedControl Touch、3～10 mのケーブル、および取扱説明書。ご注文の際は波長とオプションをご指定ください。

モジュールはXS、M、Lの各サイズで、それぞれUVA/VIS用またはUVB/UVC用があります。

ご注文の際は必要な波長をお知らせください。波長は注文番号には含まれません。ピーク波長は ± 5 nm の範囲内です。

LAN／ウェブインターフェースはRS485インターフェースの代替となり、LAN、Modbus RTU、またはASCII通信による制御が可能です。

UV保護ゴーグルは、目と周囲を迷光から保護します。放射源はDIN EN 62471に基づきリスクグループ3に分類されています。
