tinyTracker 172 nm:172 nmキセノンエキシマ放射線の精密測定用バンド放射計
tinyTracker 172は、172 nmのキセノンエキシマランプにおける放射照度および積算光量測定用の校正済みベルト放射計です。搭載されているSiCフォトディテクタはPTBにより校正されており、155 nmから520 nmまで感度を有し、測定範囲は0～200 mW/cm²です。高さ10 mmの本器は照射チャンバー内を通過し、不活性ガス雰囲気下を含めて1～100 Hzで最大3時間まで記録を行います。
キセノンエキシマランプは、資源を節約しより効率的な新しい製造方法を可能にします。表面処理の分野では、艶消し、洗浄、表面活性化、または光開始剤の消費量削減のために使用されます。

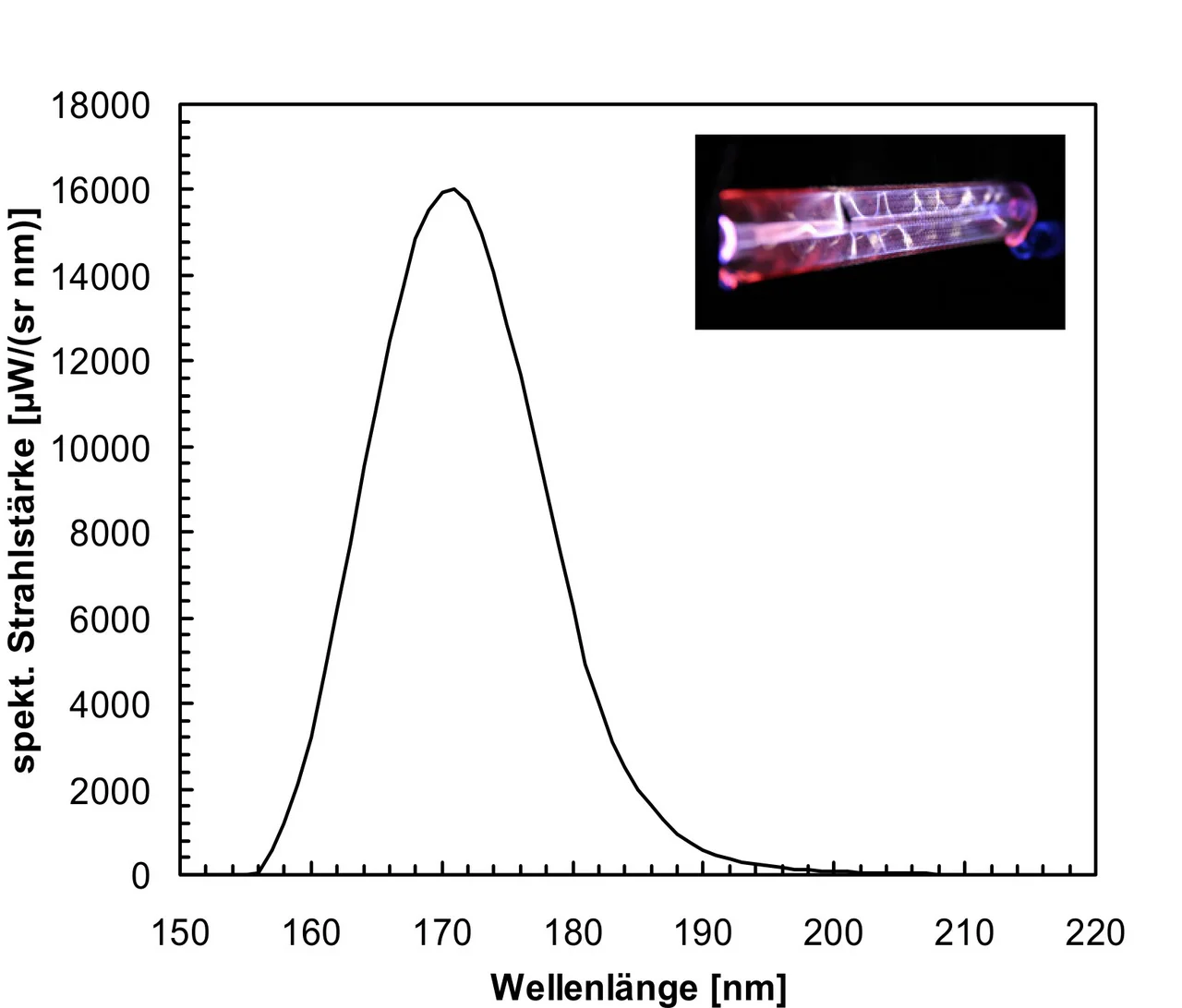

このため、通常は172 nm付近の狭帯域スペクトルを用いて不活性ガス条件下で照射が行われます。この場合、高い光子エネルギーはほぼすべての有機化合物を分解するのに十分です。
172 nm（VUV）の測定は、プロセス制御と最適化のための重要な要素です。
tinyTracker 172により、不活性雰囲気下での使用に適した校正済みバンド放射計を提供いたします。tinyTracker 172は絶対校正されており、172 nmにおいてキセノンエキシマランプの放射照度と積算光量を直接測定します。
特に薄型の設計により、tinyTracker 172はUVベルト乾燥機やその他の産業設備の照射チャンバーを通過させることができます。
設定可能な最小放射照度を超えると、値の記録が自動的に開始されます。内蔵のフォトディテクタはPTBにより校正されています。
データは交換可能なSDカードに記録され、USB経由でPCに転送されます。
評価とデータのエクスポートは、tinytracker 172用のPCソフトウェアにより簡単に行えます。
リチウムイオン電池により、最大3時間の記録時間が確保されます。リチウムイオン電池はUSBインターフェースから直接充電できます。追加の電源ユニットが付属しています。
キセノンエキシマランプ用tinyTracker 172のハイライト
- VUV放射用の校正済みフォトディテクタ
- 172 nm放射の測定に最適

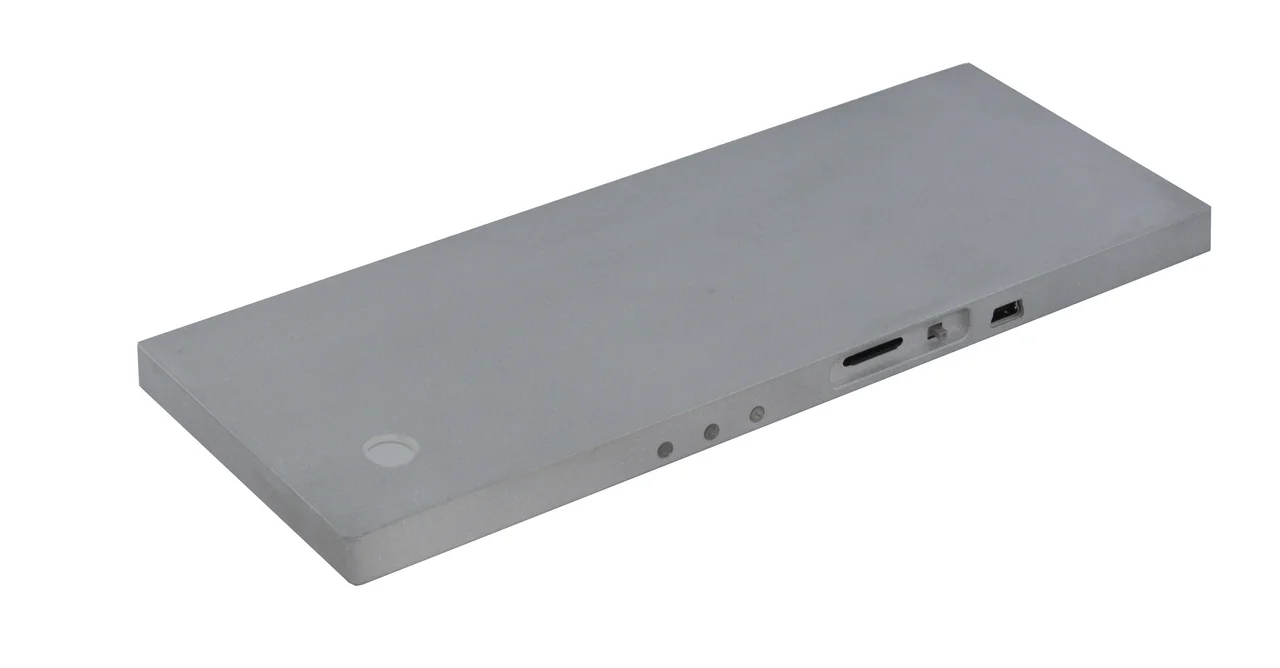

- わずか10 mmの低い高さ
- 最大100回/秒の高速データ記録
172 nmでの測定が距離、雰囲気、窓材にどのように依存するかについては、172 nm VUV放射の測定のページで説明しています。
| 製品タイプ | UVメータ：不活性ガス中の172 nmキセノンエキシマランプ用VUVプロセス線量計 |
| 分光範囲 | 172 nm（公称波長） |
| 測定範囲 | 0～200 mW/cm² |
| 校正不確かさ（標準値） | 4.5～6.0 %（k = 2） |
| 出力／インターフェース | インターフェース：Mini-USB 2.0 |
| 時間分解能 | 記録周波数：1～100 Hz（調整可能） |
| 校正 | 再校正可能 |
| 規格／ガイドライン | 製品固有の規格なし。DIN EN ISO/IEC 17025:2018に準拠した校正が可能です |
| 適用分野 | 電子・半導体；光学・精密部品；自動車 |
| 適用対象外 | 分光分解測定（ピーク波長、帯域幅）；200 mW/cm²（標準範囲）を超える放射照度；60 ℃を超えるセンサ温度；水中または加圧下での使用 |
| データシート改訂 | Rev. 2026-09-08（E_tinyTracker172_for_xenon_excimer_lamps.pdf） |
上記の校正不確かさは校正の拡張不確かさ（k = 2、信頼水準約95%）であり、校正光源および校正条件に対して適用されます。実際の使用時には測定不確かさはさらに大きくなります。実際に使用する光源における分光ミスマッチ、センサ温度、校正後の経年変化、さらに光源との距離や位置合わせがこれに加わります。これらがどのように組み合わさって不確かさバジェットとなるかについては、UV測定における測定不確かさで説明しています。
tinyTracker 172 nmを3Dモデルで見る
データロガーをあらゆる角度からご覧いただけます。ブラウザ上で直接回転・ズームが可能です。
tinyTracker 172 nmは3Dプロダクトビューアーであらゆる角度からご覧いただけます。CADの設計データから生成されており、実物に忠実です。全高10 mm、不活性ガス雰囲気下で動作するため、1ミリメートル単位が本器が照射チャンバーを通過できるかどうかを左右します。この空間的な表示は、数値よりも明確にそれを示しています。
よくある質問:tinyTracker 172 nm
172 nmのキセノンエキシマランプは真空紫外域で発光し、これは数ミリメートルの空気層で吸収されてしまうため、200～280 nm用フィルタを備えた標準的なUVCセンサではこの波長を捉えることができません。tinyTracker 172 nmは172 nmで校正されており、検出器は155～520 nmに感度を持ち、窒素または不活性ガス雰囲気中での測定のためランプの直下に設置されます。測定範囲は0～200 mW/cm²です。
代表的なプロセスは、半導体・ディスプレイ製造における表面活性化および洗浄、接着や塗布前の前処理、そしてエキシマランプによるコーティングの艶消し処理です。いずれの場合も基板上での積算光量（mJ/cm²）がプロセスを決定づけるため測定されます。測定器は基板とともに不活性ガスゾーンを通過し、時間プロファイルを記録します。
検出器は155～520 nmに感度がありますが、この測定器は172 nmでのみ校正されています。185 nm（オゾン発生型低圧ランプ）や222 nm（KrClエキシマ）では相対値が得られるのみで、計量トレーサビリティのある放射照度は得られません。光源ごとの個別校正が必要であり、Opsytecではご要望に応じて対応いたします。222 nmランプの場合は、UVC域での副次放射を評価するためSR900のような分光放射計も併せて推奨いたします。
校正証明書にはk = 2での拡張校正不確かさが記載されており、tinyTracker 172 nmでは通常4.5～6.0 %です。実際の使用時には、実際に使用する光源とのスペクトルミスマッチ、センサ温度、経年変化、測定幾何学的条件が加わるため、測定不確かさはこれより大きくなります。これらがどのように不確かさバジェットとして組み合わされるかについては、UV測定における測定不確かさで解説しています。
Downloads
データシートはドイツ語版と英語版をご用意しています。英語版が正式版となります。
