cámara de irradiación BS-03 para múltiples muestras por ciclo
La BS-03 es una cámara de irradiación robusta de tamaño medio para la irradiación controlada por tiempo o por dosis de muestras con UVA, UVB o UVC. La cámara puede equiparse por completo para uno de los rangos espectrales UVC, UVB o UVA con el fin de alcanzar la máxima irradiancia: 10 mW/cm² en UVC, de 2 a 4 mW/cm² en UVB y 8 mW/cm² en UVA o UVA+. De forma alternativa, el uso de dos grupos de lámparas controlados por separado para diferentes rangos espectrales permite un funcionamiento especialmente flexible de la cámara.
La cámara de irradiación interior tiene una superficie base de 68 × 49 cm² y una altura de 32 cm. El soporte portamuestras deslizante facilita la carga y descarga. El soporte admite cargas de hasta 20 kg. La temperatura de servicio del compartimento de muestras es de aproximadamente 25 °C, de modo que se evitan daños térmicos en la probeta. Debido a la elevada uniformidad de la irradiación, las muestras pueden colocarse en cualquier orden.
Para la BS-03 hay disponibles dos controles de irradiación: el UV-MAT y el UV-MAT Touch. Ambos controladores permiten el control independiente de dos rangos espectrales y garantizan una dosis constante, independientemente del envejecimiento de las lámparas, la contaminación o la temperatura. La dosis se mide mediante sensores calibrados que incluyen un convertidor analógico-digital de precisión y un sensor de temperatura.
La interfaz de usuario del UV-MAT Touch es una pantalla táctil capacitiva de alta resolución. Se pueden instalar nuevas funciones in situ mediante actualización de firmware. El UV-MAT Touch y el software para PC son compatibles con Windows 10/11.
Las irradiaciones numéricas y gráficas de uno o varios canales, los oscilogramas y los ajustes se muestran de forma clara. La parametrización se realiza de manera intuitiva directamente en el UV-MAT Touch y está protegida por contraseña.
El UV-MAT Touch también registra las irradiaciones y puede controlarse desde el PC. Esto permite realizar irradiaciones en varias etapas y la documentación de la irradiación.
Calcule la irradiancia y la dosis del BS-03
Configure el BS-03 virtualmente con antelación:
Calcule la irradiancia, la uniformidad y el tiempo de exposición para UVA, UVB y UVC.

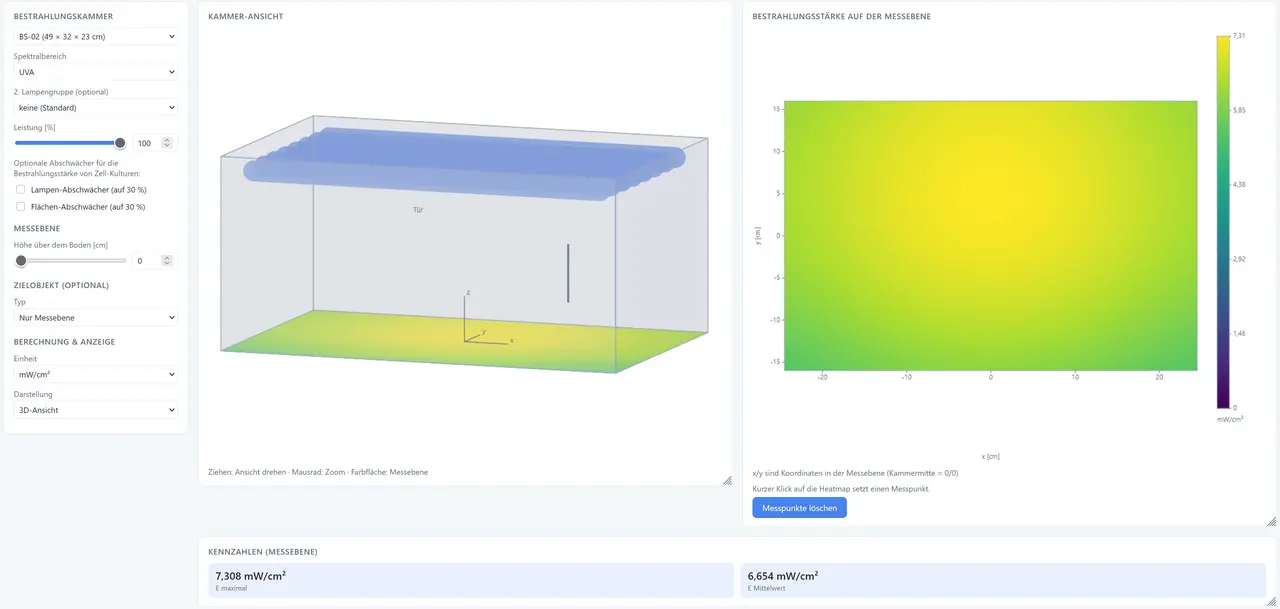

simular la distribución de la irradiancia del BS-03 en 3D
Cómo se distribuye la irradiancia en la bandeja portamuestras de 60 × 45 cm del BS-03 lo muestra el simulador de la cámara de irradiación UV antes del experimento. Calcula un mapa de calor y un perfil transversal para cada plano de medición entre el suelo y las 20 lámparas, y proporciona el tiempo de irradiación necesario para alcanzar una dosis objetivo.

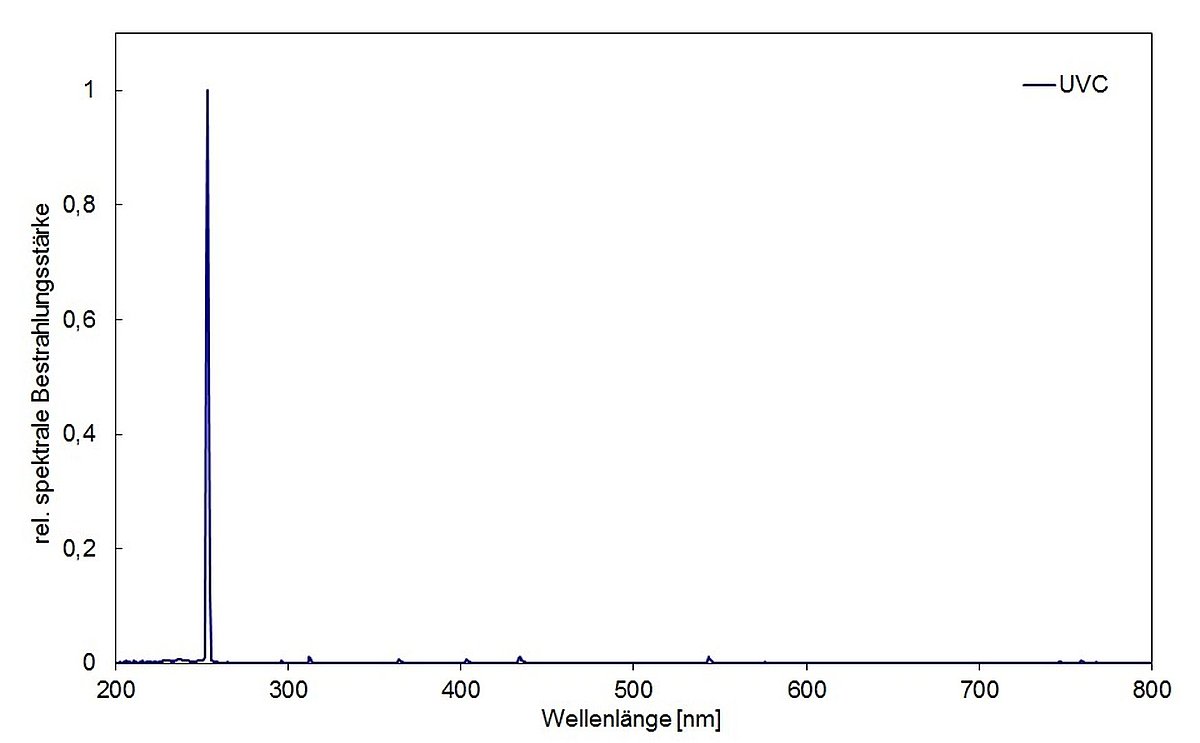

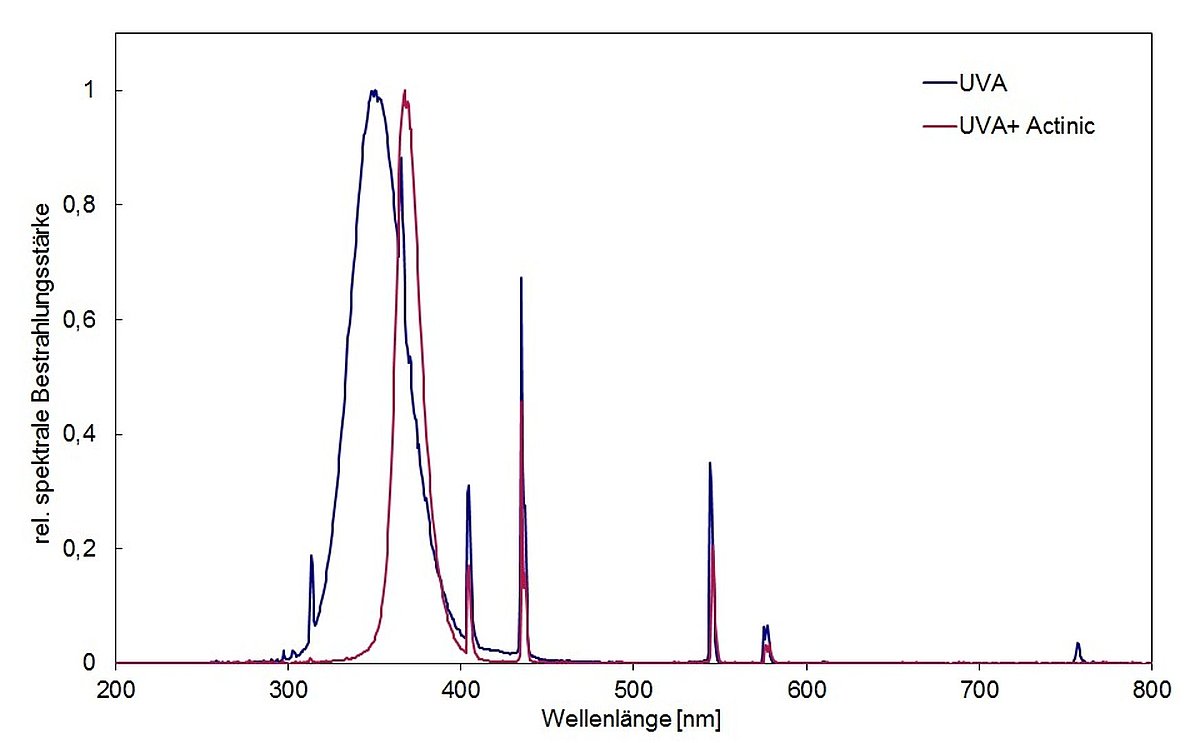

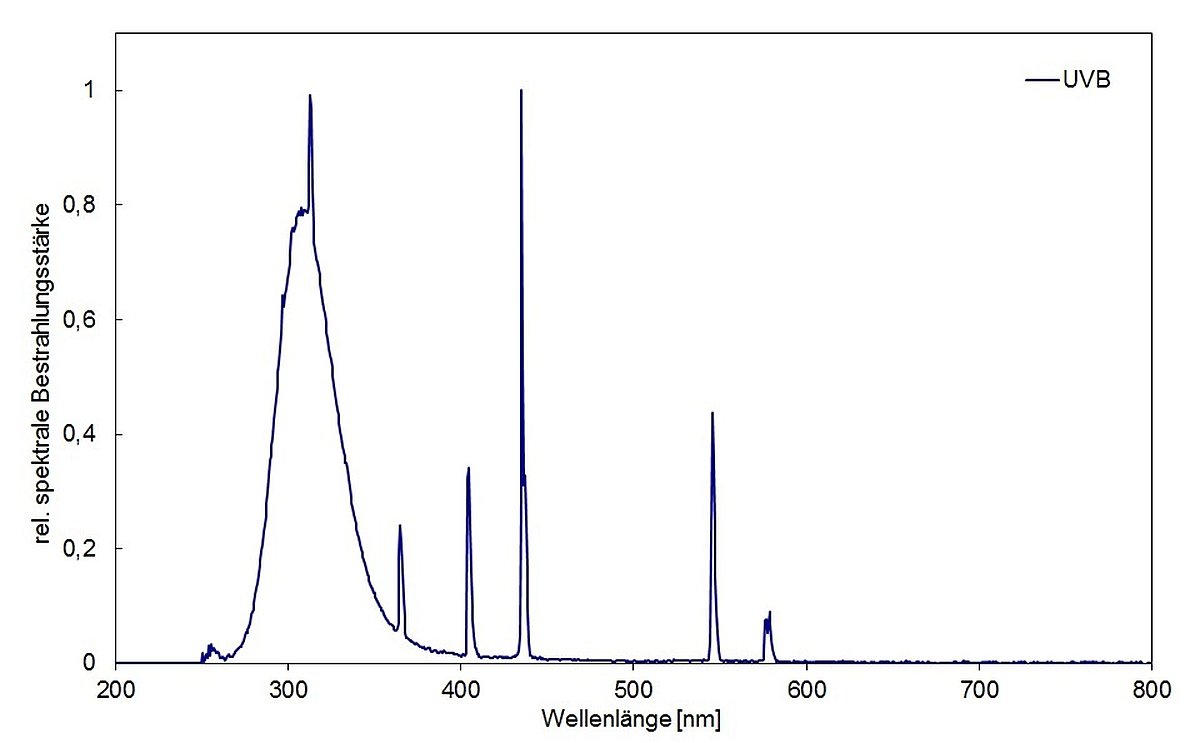

Las cámaras de la serie BS están equipadas con los mismos tipos de lámparas fluorescentes. Por lo tanto, los espectros mostrados se aplican sin cambios a los demás modelos: las cámaras se diferencian en el tamaño interior y en el número de lámparas y, por tanto, en la irradiancia, no en la distribución espectral. La BS-03 distribuye 20 lámparas en un interior de 68 × 49 × 32 cm; la irradiancia que alcanza se indica en los datos técnicos a continuación.
Equipos en detalle
El BS-03 tiene un diseño modular y, por lo tanto, puede adaptarse a diferentes aplicaciones. Estas funciones siempre forman parte del volumen de suministro:
  | Control de la dosis La irradiancia se mide de forma continua; el UV-MAT finaliza la irradiación en cuanto se alcanza la dosis objetivo establecida. El UV-MAT Touch ofrece las mismas funciones, pero simplifica el manejo y la documentación. |
 | Sensores Los materiales adecuados confieren a los sensores una excelente estabilidad a largo plazo. Están calibrados con trazabilidad metrológica, pueden recalibrarse y se suministran con un certificado de calibración de fábrica o ISO 17025. Bajo pedido se ofrecen sensores en IP65, así como otros rangos de medición y espectrales. |
 Similar a la ilustración | Soporte para sensores El soporte para sensores fija dos sensores de radiómetro en el lateral de la cámara. Para realizar mediciones sobre la muestra, los sensores pueden retirarse, de modo que la irradiancia pueda determinarse en la posición requerida. El UV-MAT puede ajustarse a esto mediante un factor. |
 | Control y regulación de intensidad Dos grupos de lámparas pueden controlarse y regularse por separado, por ejemplo, cuatro lámparas UVA y cuatro lámparas UVB. La regulación de intensidad reduce la irradiancia hasta aproximadamente un 30 %. |
 | Lámparas Las lámparas fluorescentes pueden cambiarse sin herramientas. Suministramos las lámparas adecuadas para diferentes aplicaciones: UVA-352 para envejecimiento UV en aplicaciones de interior, lámparas UVB para aplicaciones aceleradas de exterior, UVC para desinfección UV. |
 | Temporizador Como alternativa al control de la dosis, el UV-MAT ofrece un temporizador ajustable para irradiaciones controladas por tiempo entre 1 s y 999 días. |
 | Registros de irradiación Las irradiaciones pueden registrarse con un PC. El UV-MAT Touch también las registra en una memoria USB sin necesidad de un PC. |
Opciones
Cada cámara de irradiación puede equiparse con diferentes opciones. Para la irradiación de células y virus y otras aplicaciones de laboratorio, el control de la dosis UV-MAT Touch y los atenuadores se combinan a menudo; esto proporciona una irradiación muy uniforme y reproducible. Las aplicaciones médicas se benefician de la documentación de la irradiación que el control remoto guarda automáticamente.
 | Atenuación Los atenuadores reducen la irradiancia a aproximadamente el 30 %. Ofrecemos atenuadores de superficie y atenuadores de lámpara, utilizados por ejemplo en la irradiación de cultivos celulares. |
 | Caja de gas inerte Las cajas de gas inerte extraíbles permiten trabajar en condiciones inertes. Las entradas y salidas de gas independientes permiten medir la concentración de O₂ en la salida de gas. Disponibles con una ventana superior de vidrio de alta calidad para irradiación UVA y VIS o de vidrio de cuarzo UV para irradiación UVB y UVC. |
 | Software para PC para el UV-MAT Touch Las irradiaciones complejas y multietapa - por ejemplo, una preirradiación con UVA a baja irradiancia seguida de una irradiación UVC de alta intensidad - pueden parametrizarse con la opción de control remoto. Son posibles hasta 30 pasos y pausas controlados por dosis o por tiempo. Al mismo tiempo, la irradiación se registra y almacena en el PC. |
Aplicaciones de la cámara de irradiación UV
- Irradiación de bacterias y cultivos celulares
- Ensayos de fotoestabilidad
- Ensayos de materiales con UV y luz diurna
- Curado UV, sellado y encolado
Datos técnicos BS-03
| Cámara interior | 68 × 49 × 32 cm |
| Soporte portamuestras deslizante | 60 × 45 cm |
| Dimensiones | 77 × 64 × 68 cm |
| Peso | unos 50 kg |
| Potencia absorbida | 300 W |
| Alimentación de red | 110-230 VAC, 3 A, |
| Número de lámparas | 20 |
| Temperatura de la muestra | 25 °C ± 5 °C |
| rangos espectrales | 2 |
| Irradiancia UVA | 8 mW/cm² |
| Irradiancia UVA+ | 8 mW/cm² |
| Irradiancia UVB | 2..4 mW/cm² |
| Irradiancia UVC | 10 mW/cm² |
| Vida útil de las lámparas UVA | hasta 4000 h |
| Vida útil de las lámparas UVB | hasta 4000 h |
| Vida útil de las lámparas UVC | hasta 9000 h |
| Temperatura de servicio | de 10 a 40 °C |
| Humedad | < 80 %, sin condensación |
Comparación de los dos controles de irradiación
| Característica | | |
|---|---|---|
| Pantalla | pantalla táctil capacitiva | monocromática, 128 x 64 px |
| Memoria | memoria USB | – |
| Número de canales | 2 | 2 |
| Medición de irradiancia, dosis y temperatura | sí | sí |
| Irradiaciones controladas por tiempo y por dosis | sí | sí |
| Registro de mediciones | sí | – |
| Vista de osciloscopio | sí | – |
| Las capturas de pantalla se pueden guardar en una memoria USB | sí | – |
| Pausar y reanudar irradiaciones | sí | – |
| Añadir notas y comentarios a una irradiación | sí | – |
| Control remoto desde un PC | sí | – |
| Registros de irradiación | en una memoria USB | en el PC |
| Gestión de usuarios y modo de administrador | sí | – |
| Actualizaciones de firmware sencillas | sí | sí |
Ambos controles utilizan los mismos sensores, por lo que un sensor puede usarse con cualquiera de los dos dispositivos.
Números de pedido, alcance del suministro, accesorios y versiones
| Versión | Número de pedido |
|---|---|
| BS-03 | 860903 |
La cámara se suministra con lámparas, soporte para el sensor y unidad de control. Indique los rangos espectrales requeridos al realizar el pedido.
| Versión | Número de pedido |
|---|---|
| UV-MAT Touch | 820930 |
| UV-MAT | 820920 |
La cámara se controla mediante el UV-MAT, ya sea como UV-MAT con pantalla gráfica o como UV-MAT Touch con pantalla táctil de 5 pulgadas y vista de osciloscopio. Ambos miden la irradiancia y se apagan bajo control de la dosis.
| Denominación | Número de pedido |
|---|---|
| software para PC para el UV-MAT Touch | 860901 |
| Denominación | Número de pedido |
|---|---|
| Atenuador de lámpara | 870000 |
| Atenuador de superficie | 870001 |
| Caja de gas inerte UVA | 86802-iA |
| Caja de gas inerte UVC | 86802-iC |
Los atenuadores reducen la irradiancia, ya sea delante de lámparas individuales o en toda la superficie. La caja de gas inerte permite la irradiación bajo una atmósfera protectora.
| Denominación | Rango de números |
|---|---|
| Lámparas y lámparas de recambio | 8608XX |
| Sensores del radiómetro | 8144XX |
Las lámparas y los sensores tienen su propio número para cada rango espectral, por lo que la hoja de datos indica únicamente el rango de números. Encontrará los sensores en sensores del radiómetro. Póngase en contacto con nosotros para elegir la configuración adecuada.
| Servicio | Número de pedido |
|---|---|
| Calibración de fábrica | 710000 |
| Calibración ISO 17025 | 17025 |
Calibración acreditada según ISO/IEC 17025 en nuestro propio laboratorio de calibración. Las calibraciones están disponibles como calibración de fábrica y como calibración ISO 17025, y son trazables a los patrones del PTB.
Publicaciones que utilizan el BS-03
Estos trabajos mencionan explícitamente la cámara de irradiación BS-03. Aquí se enumeran los 6 más recientes; en total tenemos constancia de 6.
