serie L de UV-LED refrigerada por aire
La serie L de UV-LED es un sistema de foco de UV-LED refrigerado por aire para irradiación industrial. Alcanza hasta 6,0 W/cm² sobre la superficie irradiada en las longitudes de onda 365, 385, 395, 405 y 450 nm. Cinco superficies emisoras de luz de 30 × 30 mm a 200 × 100 mm cubren potencias eléctricas de 50 W a 1000 W; un ventilador en la parte trasera disipa el calor residual, por lo que no se necesita refrigerador ni conexión de agua.
Esto combina las ventajas de los UV-LED frente a las lámparas UV -encendido instantáneo, regulación de intensidad, larga vida útil y menor aporte de calor- con un sistema de UV-LED económico. La alta irradiancia permite tiempos de proceso cortos, y la longitud de onda puede adaptarse a los requisitos del fotoiniciador. Bajo pedido se dispone de módulos UV-LED personalizados.
La superficie de refrigeración, de dimensiones generosas, minimiza la emisión de ruido y la deriva térmica.
Gracias a la construcción modular es posible conectar distintos cabezales UV-LED a la unidad de control LedControl S.
Se beneficiará de la serie de UV-LED modular e intercambiable. Mediante la inteligente unidad de control, puede ajustar la potencia entre el 2 % y el 100 %. Gracias a la entrada de disparo (trigger) y al temporizador interno son posibles ciclos cortos con la máxima precisión.
Para controlar la serie L de UV-LED ofrecemos la LedControl S como equipo de sobremesa y la LedControl DC para montaje en carril DIN. Nuestros focos UV se suministran con las interfaces adecuadas.
La LedControl S puede configurarse como maestro o esclavo y puede conectarse en cascada según sea necesario. Con la LedControl 5S se pueden controlar individualmente hasta 5 UV-LED. Se controla mediante RS485, USB o RS232, lo que facilita el uso industrial. También están disponibles opcionalmente entradas digitales y analógicas para PLC.
La LedControl DC es ideal para la integración en sistemas de PLC y alcanza un alto nivel de rendimiento.
Además, la unidad de control cuenta con detección interna de fallos, garantizando así su uso en la producción industrial. Para la supervisión de los UV-LED recomendamos nuestros sensores calibrados UVA+. Estos están disponibles como sensores para PLC y radiómetros de mano.
aplicaciones de la serie L de UV-LED refrigerada por aire
- curado UV y encolado industrial
- encapsulado de circuitos integrados
- sellado UV
- detección de fisuras / fugas mediante marcadores fluorescentes
- espectroscopía de fluorescencia
- inspección de superficies
Cómo se diseña y se libera para producción un proceso de encolado UV o de encapsulado con módulos de superficie se describe en la página encolado, encapsulado y potting UV.
Herramienta de cálculo 3D para diseños personalizados
Calcule la irradiancia sobre el componente, también con datos STEP, de forma gratuita en el navegador.
Calcular matrices de la Serie L en 3D
El número de módulos de la Serie L necesarios para iluminar de manera uniforme la superficie de un componente puede determinarse de antemano con la UV-LED 3D Irradiance Calculator. Las áreas emisoras de 30 × 30 a 200 × 100 mm pueden combinarse en matrices; la calculadora proporciona la irradiancia, la uniformidad y los perfiles transversales – incluso sobre geometrías STEP o STL importadas.
datos técnicos comunes de la serie UV-LED L
| longitud de onda | 365, 385, 395, 405, 450 nm |
| emisión, tolerancia de pico | ± 5 nm |
| emisión, FWHM | 10–20 nm |
| uniformidad | > 90 %, céntrica, distancia de 10 mm, decreciente hacia el borde (véase fig.) |
| refrigeración | refrigeración por aire |
| conexiones | entrada de disparo, entrada de interlock, atenuación opcional (0–10 V), salida de fallo |
| programación, opcional | RS485, RS232 o USB |
| circuito de seguridad interno | sobretemperatura, defecto de LED |
| alimentación de red | 100–240 V, 50/60 Hz |
| longitud del cable | 3 m, hasta 10 m (opc.) |
| clasificación | grupo de riesgo 3 según DIN EN 62471:2009-03 |
| temperatura de servicio | de 5 a 40 °C |
| temperatura de almacenamiento | de -10 a 60 °C |
| humedad | inferior al 80 %, sin condensación |
| Versión | XS-HO / XS, S, M, L |
| Irradiancia 365 nm | 4500 / 1250 mW/cm² |
| Irradiancia 385 nm | 6000 / 1600 mW/cm² |
| Irradiancia 395 nm | 5800 / 1600 mW/cm² |
| Irradiancia 405 nm | 5800 / 1600 mW/cm² |
| Irradiancia 450 nm | 6000 / 2200 mW/cm² |
| Superficie de emisión | 30 × 30 mm |
| Dimensiones | 70 × 70 × 85 mm |
| Potencia (eléc.) | 50 W |
| Superficie de emisión | 100 × 10 mm |
| Dimensiones | 135 × 135 × 145 mm |
| Potencia (eléc.) | 200 W |
| Área de emisión | 100 × 50 mm |
| Dimensiones | 135 × 135 × 145 mm |
| Potencia (eléc.) | 250 W |
| Superficie de emisión | 100 × 100 mm |
| Dimensiones | 135 × 135 × 145 mm |
| Potencia (eléc.) | 500 W |
| Superficie de emisión | 200 × 100 mm |
| Dimensiones | 267 × 135 × 145 mm |
| Potencia (eléc.) | 1000 W |

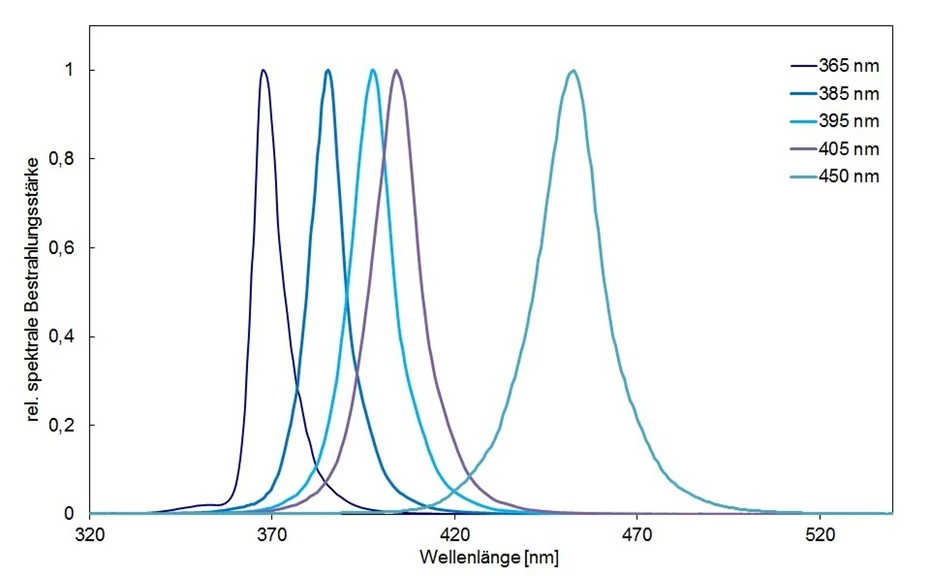

espectros de la serie L de LED UV
La serie L, refrigerada por aire, cubre las mismas cinco longitudes de onda que la serie SFL, refrigerada por agua. En todo el rango de atenuación de 2 a 100 % la longitud de onda de pico se mantiene dentro de la tolerancia de fabricación de ± 5 nm – por lo tanto, un módulo atenuado no desplaza su espectro de forma perceptible, a diferencia de una lámpara de descarga que funciona a potencia reducida. Dos longitudes de onda resultan de dos módulos en un controlador compartido.
Irradiancia, uniformidad y espectros
La irradiancia disminuye con la distancia. Medida centralmente debajo del módulo UV-LED XS-HO a 385 nm y 100 % de potencia, referida al borde inferior del módulo:
| Distancia | Irradiancia |
|---|---|
| 5 mm | 6,2 W/cm² |
| 10 mm | 6,0 W/cm² |
| 15 mm | 5,8 W/cm² |
| 20 mm | 5,6 W/cm² |
| 30 mm | 5,4 W/cm² |
Los valores de los demás tamaños y longitudes de onda figuran en la tabla "Irradiancias de las lámparas puntuales UV-LED" más abajo en esta página.

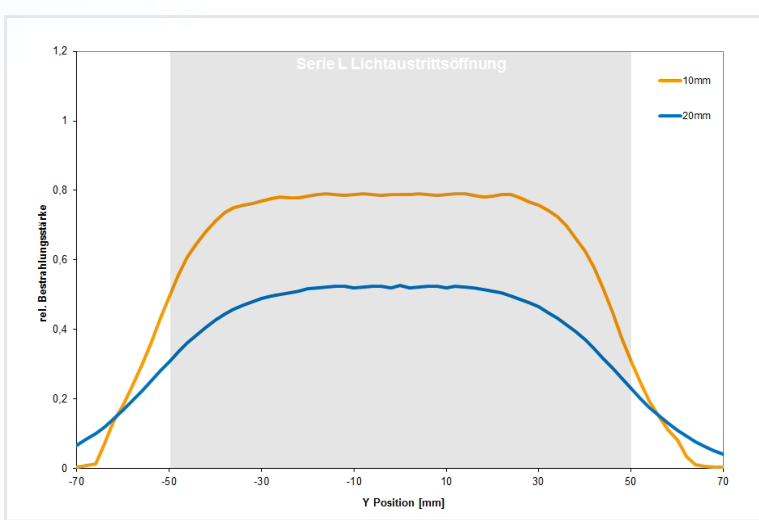

Los datos técnicos habituales indican una uniformidad superior al 90 %, medida en el centro a una distancia de 10 mm y decreciendo hacia el borde. Los dos diagramas muestran el perfil a lo largo del eje Y; la superficie de emisión aparece sombreada en gris.

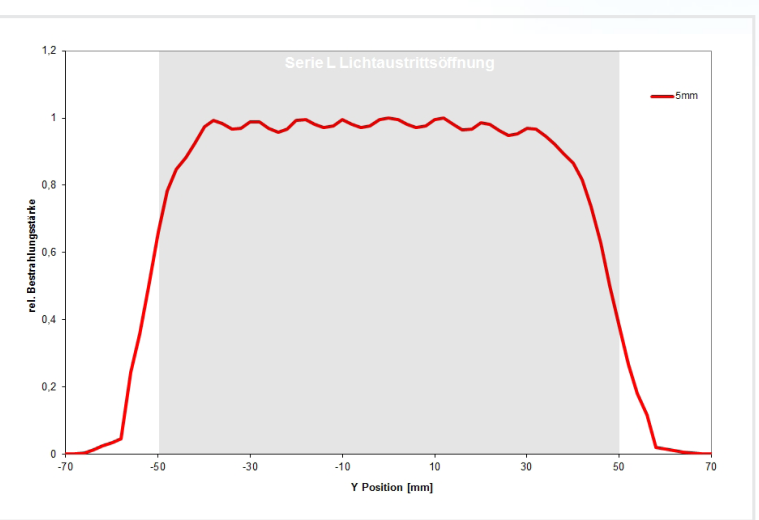

A una distancia de 5 mm, la irradiancia se mantiene por encima del 90 % del máximo en toda la superficie de emisión y solo disminuye en su borde. Cuanto mayor es la distancia, más plano y ancho es el perfil y menor la irradiancia: aproximadamente 0,8 del máximo a 10 mm y aproximadamente 0,5 a 20 mm:
Se trata de valores orientativos: dependen del tamaño, de la longitud de onda y de la distancia.

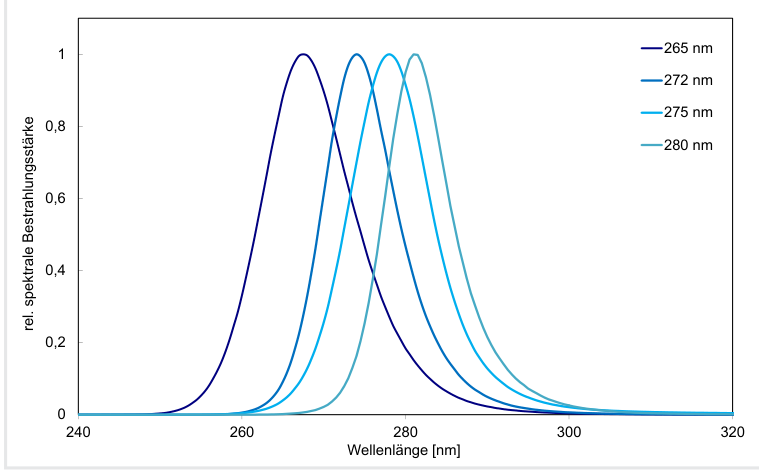

Además de las longitudes de onda UV-A y azul, fabricamos módulos LED UVB y UVC personalizados. Entre 265 nm y 285 nm alcanzan una irradiancia de 100 mW/cm². Longitudes de onda de pico disponibles:
| Longitud de onda de pico |
|---|
| 265 nm |
| 272 nm |
| 275 nm |
| 280 nm |
Póngase en contacto con nosotros para consultarnos la longitud de onda que mejor se adapte a su aplicación.
Control remoto del LedControl
El LedControl se puede controlar a través de la interfaz de programación de la parte posterior: USB, RS485 o RS232, según se requiera. La comunicación utiliza ASCII, aquí con "encender" como ejemplo:
- el control envía:
LOnOff:1! - el LedControl responde:
LOnOff: 1 (CRC-16)
Cada canal se puede controlar individualmente. El LedControl solo envía datos cuando el control lo solicita, y se puede conectar en cascada cualquier número de unidades LedControl.
A través de la opción de interfaz PLC se ajustan y consultan la potencia LED (0 a 10 V), el encendido y apagado (entrada de disparo 24 V) y el estado (salida de disparo 24 V). Con sus señales robustas, esta opción es adecuada para una integración sencilla en una instalación.
El control utiliza comandos ASCII cortos. Una selección:
| Comando | Significado |
|---|---|
| LAnzahlCH? | consultar los canales conectados |
| LSelect: 0 1 !? | ajustar los canales activos |
| LPowerSet: 000.0 033.7!? | ajustar la potencia |
| LTriggerOnOff: 11!? | activar la entrada de disparo |
| LFirmware? | consultar la versión del firmware |

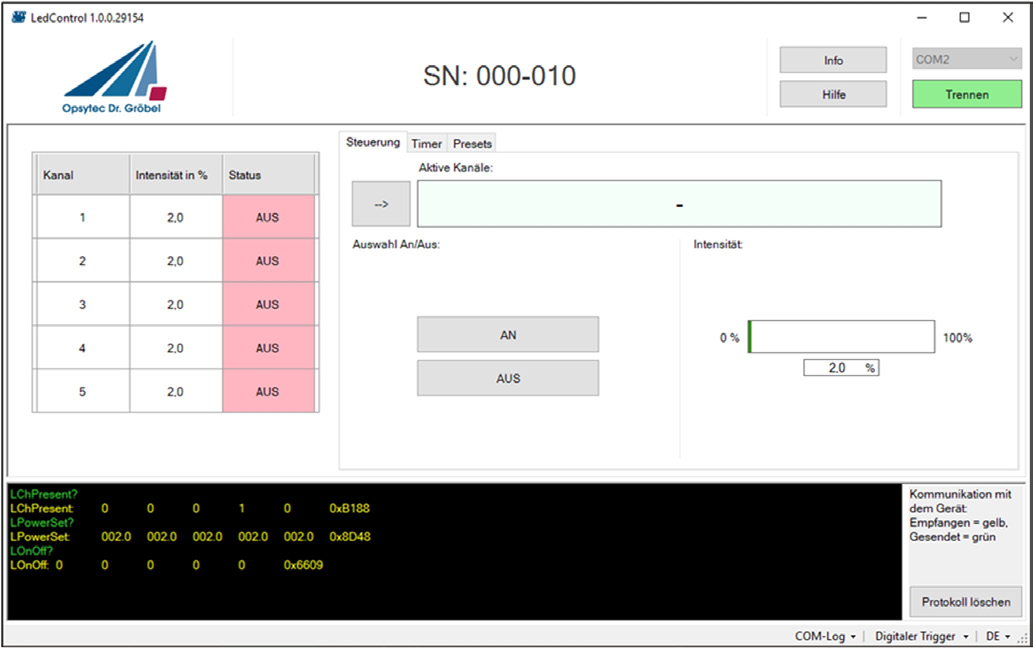

Se dispone de un software remoto para probar de inmediato la interfaz de programación. El software de prueba y control muestra los canales con su intensidad y estado, los conmuta individualmente, ajusta temporizadores y valores predefinidos, y registra la comunicación con el dispositivo.
La opción de seguridad PLready
Para que las máquinas sean seguras y para cumplir los requisitos de la directiva de máquinas 2006/42/CE, se necesitan funciones de seguridad en los controles. Normalmente, el nivel de prestaciones requerido PLr se determina para cada función de seguridad. Aquí es donde comienza la primera dificultad con las instalaciones UV: hay que determinar la gravedad de la lesión, la frecuencia y la duración de la exposición y la posibilidad de evitar el riesgo UV.
A corto plazo, la exposición de la piel a la radiación UV provoca eritema, elastosis y cáncer de piel; la exposición del ojo puede provocar fotoqueratitis, conjuntivitis y cataratogénesis. El cáncer de piel es una lesión grave y, por lo general, irreversible.
La directiva 2006/25/CE sobre radiaciones ópticas artificiales permite una exposición regular hasta un límite de exposición diario de 30 J/m². Por lo tanto, la gravedad de la lesión se puede reducir mediante la duración y la intensidad de la exposición sin necesidad de lograr una exposición absolutamente nula: si se respeta el límite, cabe esperar que los adultos sanos estén expuestos repetidamente sin efectos nocivos agudos. En caso de fallo, una exposición breve puede causar una lesión reversible, como un ligero eritema. Sin embargo, el límite no es fiable, por lo que en todos los casos se necesitan medidas y funciones de seguridad.
Las mediciones son posibles en las instalaciones existentes; durante la fase de planificación no lo son, o solo con un esfuerzo adicional, razón por la cual a menudo se exige un PLr más alto. Para esto sirven precisamente el LedControl y la opción PLready, ya desde la fase de planificación.
La opción de seguridad PLready es apta hasta categoría PL 4 según EN ISO 13849-1 y SIL 3 según EN 62061, siempre que se puedan excluir fallos cruzados en el control del módulo LED y en el circuito del sensor.
Funciona con una tensión extra baja de seguridad (SELV) de 48 VDC, separada de forma segura por un circuito externo, y puede desconectar completamente los módulos LED en caso de fallo.

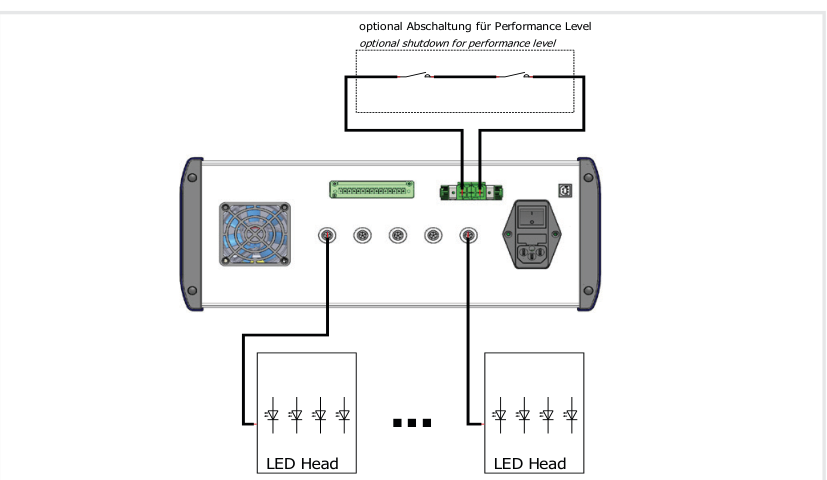

La desconexión opcional para el nivel de potencia separa los módulos LED mediante un contacto externo:

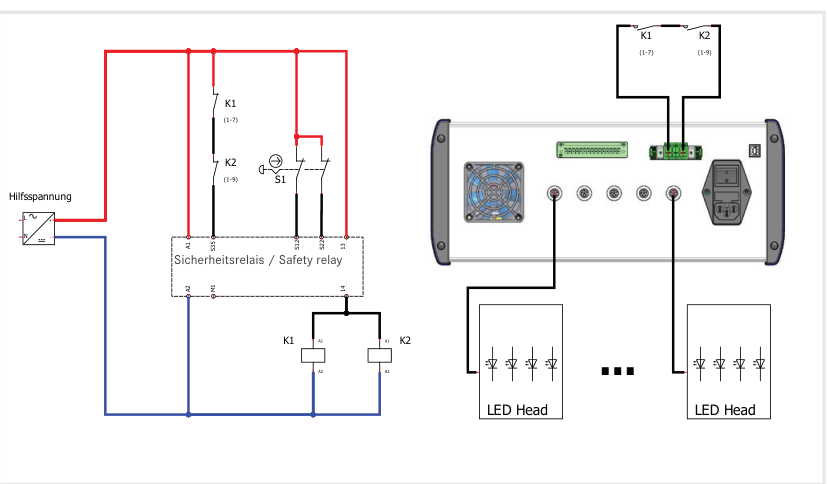

En el siguiente ejemplo se muestra una vigilancia de puerta de seguridad de dos canales con arranque automático. En comparación con la simple separación de las tensiones de CC, la ventaja es la vigilancia de los contactores externos. El ejemplo es apto hasta la categoría 4, PL e (EN ISO 13849-1) o SIL 3 (EN 62061), siempre que se puedan excluir fallos cruzados en el control del actuador y en el circuito del sensor.
Instrucciones de seguridad
El dispositivo emite radiación UV-A y luz azul. La radiación UV es invisible. Cualquier luz visible es únicamente luminiscencia excitada por la radiación; suele ser mucho más débil que la radiación UV que la excita. La irradiancia del dispositivo es varios cientos de veces más intensa que la de la luz solar.
La radiación UV-A puede provocar cataratas en el cristalino del ojo e inflamación de la retina. Utilice siempre gafas de protección UV adecuadas al operar el dispositivo. La radiación UV-A también provoca decoloración y envejecimiento de la piel; utilice ropa, guantes y demás equipos de protección personal adecuados, en función de la dosis de irradiación.
Los dispositivos están diseñados y clasificados según la norma DIN EN 62471:2009-03 «Seguridad fotobiológica de lámparas y sistemas de lámparas»; la serie L pertenece al grupo de riesgo 3. No mire directamente al LED y no exponga la piel a la radiación UV de forma permanente.
Estaremos encantados de ayudarle a configurar puestos de trabajo con UV y con la evaluación de riesgos según la norma DIN EN 14255:2005.
Números de pedido, alcance del suministro, accesorios y versiones
| Tamaño | Número de pedido |
|---|---|
| UV-LED L-XS-HO | 860615-LXSHA |
| UV-LED L-XS | 860615-LXS |
| UV-LED L-S | 860615-LS |
| UV-LED L-M | 860615-LM |
| UV-LED L-L | 860615-LL |
Los tamaños XS a L se diferencian en la superficie irradiada; XS-HO es la versión de alta potencia del tamaño más pequeño.
Alcance del suministro: el módulo UV-LED, el LEDControl, un cable de conexión de 3 m, el manual y las opciones solicitadas. Por favor, indique la longitud de onda, la óptica y las opciones al realizar su pedido.
| Longitud de onda | Adición al número de pedido |
|---|---|
| 365 nm | -365 nm |
| 385 nm | -385 nm |
| 395 nm | -395 nm |
| 405 nm | -405 nm |
| 450 nm | -450 nm |
El número de pedido se compone del tamaño y la longitud de onda - para el UV-LED L-XS-HO a 365 nm, por lo tanto, 860615-LXSHA-365 nm. La longitud de onda de pico se encuentra dentro de ± 5 nm.
| Versión | Número de pedido |
|---|---|
| LEDControl S | 860609B |
| LEDControl 5S-500W | 860610B5-500W |
| LEDControl DC | 860610DC |
Los módulos se controlan mediante un LedControl: S para funcionamiento con alimentación de red, 5S-500W para hasta cinco módulos, DC para funcionamiento a 24 V.
| Opción | Número de pedido |
|---|---|
| Opción de seguridad PLready | 860609PL |
| Interfaz de programación RS485 * | 860609-RS485 |
| Interfaz de programación RS232 * | 860609-RS232 |
| Interfaz de programación USB * | 860609-USB |
| Software de prueba y control | 860609-SW |
| Opción de interfaz PLC (I/O) | 860609-CP |
Las interfaces y la opción de seguridad PLready se piden junto con la unidad de control.
* incluida la opción de interfaz PLC.
| Denominación | Número de referencia |
|---|---|
| Cable de conexión UV-LED, 3 m | 860609C |
| Gafas de protección UV | 918800 |
| Pedal | 860611 |
| Soporte de pared para el LEDControl | 860609-WA |
Las gafas de protección UV protegen los ojos y el entorno frente a la radiación dispersa; los emisores están clasificados en el grupo de riesgo 3 según la norma DIN EN 62471.
