BS-04: irradiación UV unilateral de muestras grandes
La cámara de ensayo UV BS-04 es una cámara grande y robusta para la irradiación de muestras con luz UV controlada por tiempo o por dosis. La cámara puede equiparse completamente para una de las regiones espectrales UV-C, UV-B o UV-A a fin de alcanzar la máxima irradiancia: 12 mW/cm² en UVC, 5 mW/cm² en UVB, 8 mW/cm² en UVA y 10 mW/cm² en UVA+. Alternativamente, el uso de dos grupos de lámparas controlados por separado para diferentes regiones espectrales permite un funcionamiento especialmente flexible de la cámara.
La cámara de irradiación interior tiene una superficie base de 86 × 65 cm² y una altura de 32 cm. El soporte portamuestras deslizante facilita la carga y descarga. El soporte admite cargas de hasta 20 kg. La temperatura de servicio del compartimento de muestras es de aproximadamente 25 °C, de modo que se evitan daños térmicos en la probeta. Debido a la elevada uniformidad de la irradiación, las muestras pueden colocarse en cualquier orden.
El BS-04 puede equiparse con dos controles de irradiación: el UV-MAT y el UV-MAT Touch. Ambos controladores regulan dos rangos espectrales de forma independiente entre sí y garantizan una dosis constante a pesar del envejecimiento de las lámparas, la contaminación o los cambios de temperatura. Los sensores calibrados miden la dosis con precisión, ya que incluyen un convertidor analógico-digital de alta exactitud y un sensor de temperatura integrado.
El UV-MAT Touch se maneja mediante una pantalla táctil capacitiva de alta resolución. Un potente procesador Cortex ARM garantiza la longevidad y permite realizar actualizaciones in situ. El equipo y el software para PC son compatibles con Windows 10/11. La visualización numérica y gráfica de irradiaciones de uno o varios canales, oscilogramas y ajustes está claramente estructurada. La parametrización es intuitiva y está protegida por contraseña directamente en el UV-MAT Touch.
El control opcional por PC del UV-MAT Touch permite la irradiación en varias etapas y una documentación de irradiación completa.
Calcule la irradiancia y la dosis del BS-04
Configure el BS-04 virtualmente por adelantado:
Calcule la irradiancia, la uniformidad y el tiempo de exposición para UVA, UVB y UVC.
Calcular la dosis UV del BS-04 antes de ensayar materiales
Para ensayos de materiales con varias muestras por lote, el simulador de la cámara de irradiación UV muestra la uniformidad con la que el BS-04 ilumina su bandeja portamuestras de 78 × 60 cm. La irradiancia y la dosis se pueden comparar para UVA, UVA+, UVB y UVC y documentar como informe de simulación.

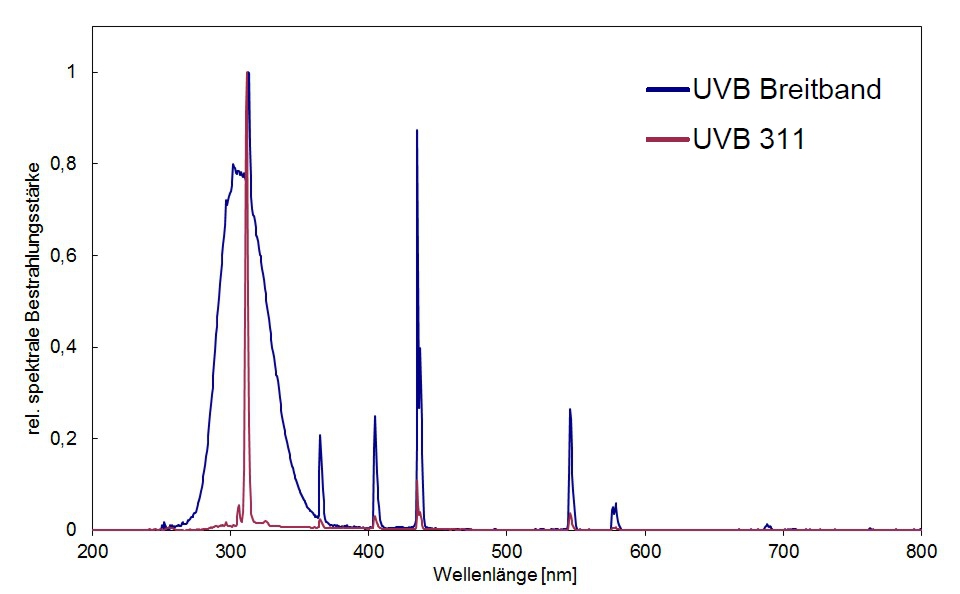

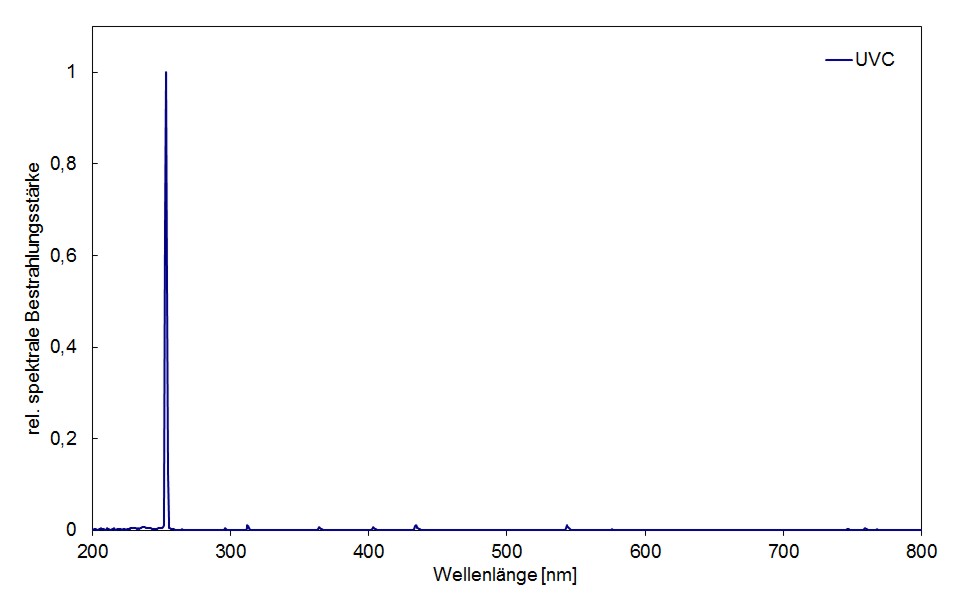

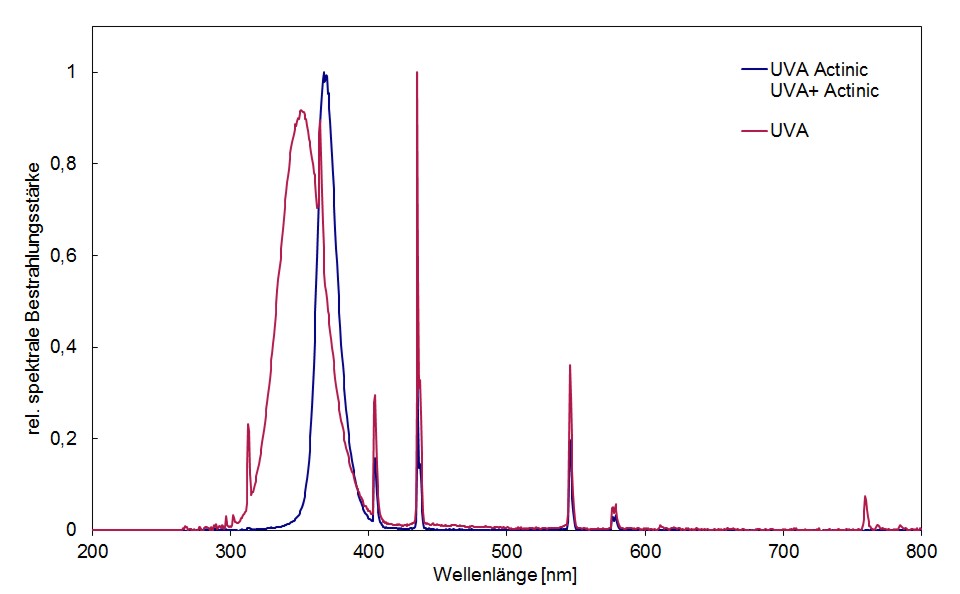

Las cámaras de la serie BS están equipadas con los mismos tipos de lámparas fluorescentes. Por lo tanto, los espectros mostrados se aplican sin cambios a los demás modelos: las cámaras se diferencian en el tamaño interior y en el número de lámparas y, por consiguiente, en la irradiancia, no en la distribución espectral. La BS-04 irradia un interior de 86 × 65 × 32 cm desde un lado con 20 lámparas; la irradiancia que alcanza se indica en los datos técnicos a continuación.
Equipos en detalle
La BS-04 es también modular y, por tanto, apta para diferentes aplicaciones. Las siguientes funciones están siempre incluidas:
  | Control de la dosis La irradiancia se mide de forma continua; el UV-MAT finaliza la irradiación una vez alcanzada la dosis objetivo establecida. El UV-MAT Touch ofrece las mismas funciones, pero simplifica el manejo y la documentación. |
 | Sensores Los materiales adecuados confieren a los sensores una excelente estabilidad a largo plazo. Están calibrados con trazabilidad metrológica, pueden recalibrarse y se suministran con un certificado de calibración de fábrica o según ISO 17025. Bajo pedido se dispone de sensores en IP65, así como de otros rangos de medición y espectrales. |
 Similar a la ilustración | Soporte para sensores El soporte fija dos sensores de radiómetro en el lateral de la cámara. Para las mediciones sobre la muestra, los sensores pueden retirarse, de modo que la irradiancia pueda determinarse en la posición requerida. El UV-MAT puede ajustarse a esto mediante un factor. |
 | Control y regulación de intensidad Dos grupos de lámparas pueden controlarse y regularse por separado, por ejemplo cuatro lámparas UVA y cuatro UVB. La regulación de intensidad reduce la irradiancia a aproximadamente el 30 %. |
 | Lámparas Las lámparas fluorescentes pueden cambiarse sin herramientas. Suministramos las lámparas adecuadas para diferentes aplicaciones: UVA-352 para envejecimiento UV en aplicaciones de interior, lámparas UVB para aplicaciones aceleradas de exterior, UVC para desinfección UV. |
 | Temporizador Como alternativa al control de la dosis, el UV-MAT ofrece un temporizador ajustable para irradiaciones controladas por tiempo de entre 1 s y 999 días. |
 | Registros de irradiación Las irradiaciones pueden registrarse con un PC. El UV-MAT Touch también las registra en una memoria USB sin necesidad de un PC. |
Opciones
Las cámaras de irradiación pueden equiparse con diferentes opciones. En aplicaciones de laboratorio -irradiación de células y virus, por ejemplo- el control de la dosis UV-MAT Touch y los atenuadores se combinan a menudo para lograr una irradiación muy uniforme y reproducible. Para aplicaciones médicas, lo que más importa es sobre todo la documentación de la irradiación, registrada automáticamente por el mando a distancia.
 | Atenuación Los atenuadores reducen la irradiancia a aproximadamente el 30 %. Ofrecemos atenuadores de superficie y atenuadores de lámpara - utilizados, por ejemplo, en la irradiación de cultivos celulares. |
 | Caja de gas inerte Las cajas de gas inerte extraíbles permiten trabajar en condiciones inertes. Las entradas y salidas de gas independientes permiten medir la concentración de O₂ en la salida de gas. Disponibles con una ventana superior de vidrio de alta calidad para irradiación UVA y VIS o de vidrio de cuarzo UV para irradiación UVB y UVC. |
 | Software para PC para el UV-MAT Touch Las irradiaciones complejas y multietapa - por ejemplo, una preirradiación con UVA a baja irradiancia seguida de una irradiación UVC de alta intensidad - pueden parametrizarse con la opción de mando a distancia. Son posibles hasta 30 pasos y pausas controlados por dosis o por tiempo. Al mismo tiempo, la irradiación se registra y se almacena en el PC. |
Aplicaciones de la cámara de ensayo UV BS-04
- Irradiación de bacterias y cultivos celulares
- Ensayos de fotoestabilidad
- Ensayos de materiales con UV y luz diurna
- Curado UV, sellado y encolado
- Irradiación con UVA-352 / UVB-313
especificaciones de la cámara de ensayos UV BS-04
| Cámara interior | 86 × 65 × 32 cm |
| Soporte portamuestras deslizante | 78 × 60 cm |
| Dimensiones | 95 × 73 × 70 cm |
| Peso | ~ 80 kg |
| Potencia absorbida | 400 W |
| Alimentación de red | 110–230 V, 50/60 Hz |
| Número de lámparas | 20 |
| Temperatura de la muestra | 25 °C ± 5 °C |
| Rangos espectrales | 2 |
| Irradiancia UVA | 8 mW/cm² |
| Irradiancia UVA+ | 10 mW/cm² |
| Irradiancia UVB | 5 mW/cm² |
| Irradiancia UVC | 12 mW/cm² |
| Vida útil de las lámparas UVA | hasta 4000 h |
| Vida útil de las lámparas UVB | hasta 4000 h |
| Vida útil de las lámparas UVC | hasta 9000 h |
| Temperatura de servicio | 10–40 °C |
| Humedad | < 80 %, sin condensación |
ensayo de materiales en la cámara de ensayo UV: muestras planas y componentes
La BS-04 es la cámara para los casos en los que la muestra no cabe en la mano: láminas, películas, paneles, componentes ensamblados. La bandeja portamuestras mide 78 × 60 cm y la irradiación se realiza desde un solo lado – lo cual es exactamente la geometría adecuada para el ensayo de materiales, porque un componente en servicio también recibe radiación solo desde arriba.
Lo que se comprueba es qué le hace la radiación UV al material: amarilleamiento, tizado, fragilización, pérdida de resistencia al impacto, desviación de color. El ensayo finaliza al alcanzar una dosis, no tras un número de días – el control UV-MAT lo ejecuta con control de la dosis, lo que hace comparables dos ensayos realizados con meses de diferencia.
Cuando deben irradiarse ambos lados, o se trata de muestras líquidas, la BS-05 es la cámara adecuada; para varias muestras más pequeñas por lote, la BS-03. Lo que sucede físicamente durante el envejecimiento UV de los plásticos se expone en envejecimiento UV y solidez del color.
Los dos controles de irradiación comparados
| Característica | | |
|---|---|---|
| Pantalla | pantalla táctil capacitiva | monocromática, 128 x 64 px |
| Memoria | memoria USB | – |
| Número de canales | 2 | 2 |
| Medición de irradiancia, dosis y temperatura | sí | sí |
| Irradiaciones controladas por tiempo y dosis | sí | sí |
| Registro de mediciones | sí | – |
| Vista de osciloscopio | sí | – |
| Las capturas de pantalla se pueden guardar en una memoria USB | sí | – |
| Pausar y reanudar irradiaciones | sí | – |
| Añadir notas y comentarios a una irradiación | sí | – |
| Control remoto desde un PC | sí | – |
| Registros de irradiación | en una memoria USB | en el PC |
| Gestión de usuarios y modo de administrador | sí | – |
| Actualizaciones de firmware sencillas | sí | sí |
Ambos controles utilizan los mismos sensores, por lo que un sensor puede utilizarse con cualquiera de los dos dispositivos.
Números de pedido, alcance de suministro, accesorios y versiones
| Versión | Número de pedido |
|---|---|
| BS-04 | 860904 |
La cámara se suministra con lámparas, soporte para el sensor y unidad de control. Indique los rangos espectrales requeridos al realizar el pedido.
| Versión | Número de pedido |
|---|---|
| UV-MAT Touch | 820930 |
| UV-MAT | 820920 |
La cámara se controla mediante el UV-MAT, ya sea como UV-MAT con pantalla gráfica o como UV-MAT Touch con pantalla táctil de 5 pulgadas y vista de osciloscopio. Ambos miden la irradiancia y se desconectan mediante control de la dosis.
| Denominación | Número de pedido |
|---|---|
| software para PC para el UV-MAT Touch | 860901 |
| Denominación | Número de pedido |
|---|---|
| Atenuador de lámpara | 870000 |
| Atenuador de superficie | 870001 |
| Caja de gas inerte UVA | 86802-iA |
| Caja de gas inerte UVC | 86802-iC |
Los atenuadores reducen la irradiancia, ya sea delante de lámparas individuales o en toda la superficie. La caja de gas inerte permite la irradiación bajo una atmósfera protectora.
| Denominación | Rango de números |
|---|---|
| Lámparas y lámparas de repuesto | 8608XX |
| Sensores de radiómetro | 8144XX |
Las lámparas y los sensores llevan su propio número para cada rango espectral, por lo que la hoja de datos indica únicamente el rango de números. Encontrará los sensores en sensores de radiómetro. Póngase en contacto con nosotros para consultar la configuración adecuada.
| Servicio | Número de pedido |
|---|---|
| Calibración de fábrica | 710000 |
| Calibración ISO 17025 | 17025 |
Calibración acreditada según ISO/IEC 17025 en nuestro propio laboratorio de calibración. Las calibraciones están disponibles como calibración de fábrica y como calibración ISO 17025, y son trazables a los patrones del PTB.
